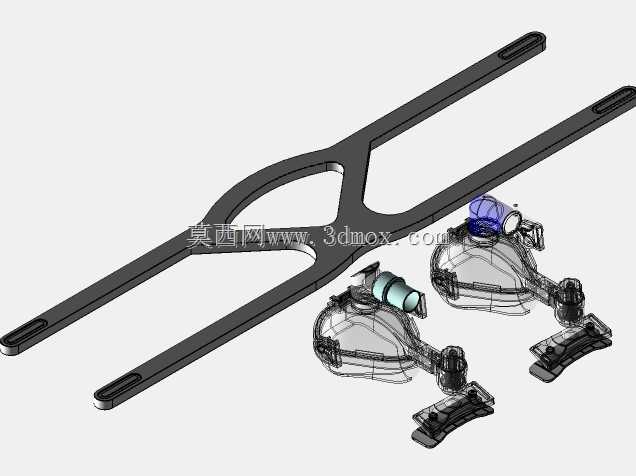

CPAP/BPAP通气治疗用鼻罩结构设计

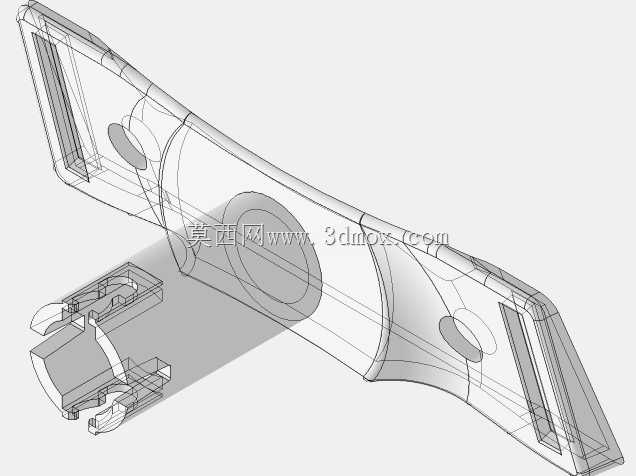

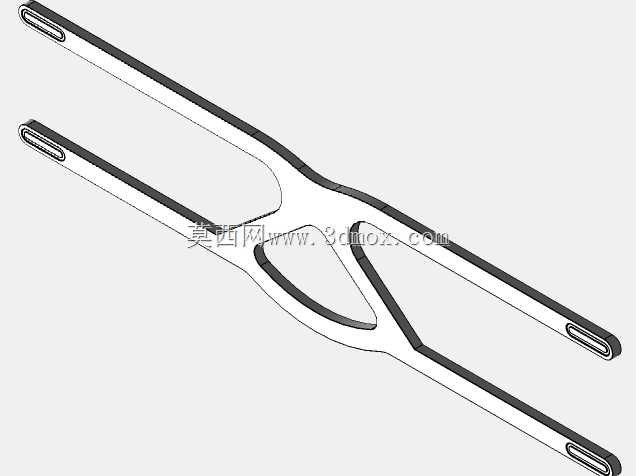

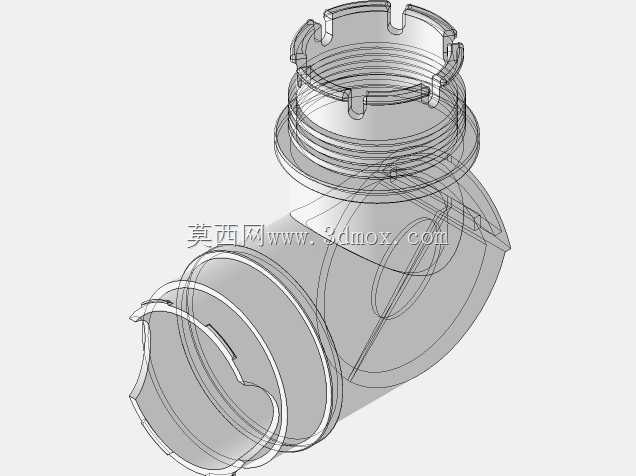

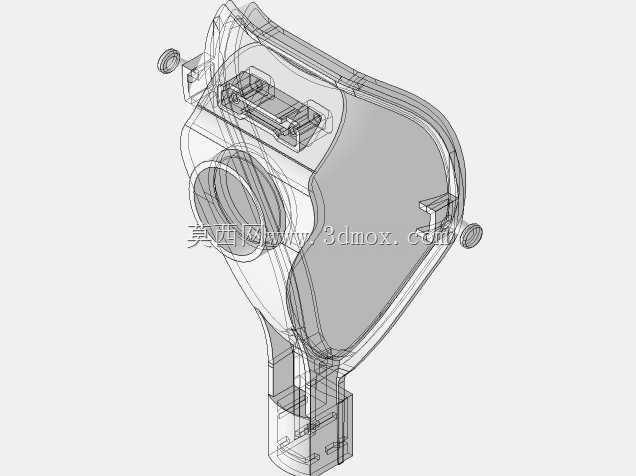

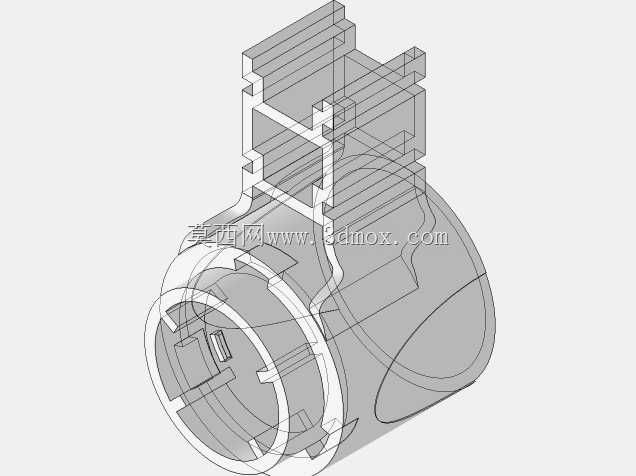

　　避免通气过程中出现漏气导致的通气压力不足问题。固定绑带的连接结构采用分叉式长悬臂设计，两条平行的绑带固定臂从罩体主体向两侧上方延伸，臂身开设长条形调节孔，可根据患者头围尺寸调整绑带的固定位置，将绑带的拉力均匀分散到面颊两侧与额头区域，避免局部压力过大造成的压疮问题，长条形调节孔的设计也兼容市面上主流的通用型呼吸面罩绑带，无需定制专用固定带即可完成替换安装。罩体主体的通气接口采用标准锥度快接结构，能够直接匹配CPAP、BPAP设备的通用呼吸管路，接口处设置了限位凸台，管路插接后可实现轴向定位，避免患者翻身过程中管路脱落导致的治疗中断，接口内部预留了呼气阀、防窒息阀的安装空间，可根据不同的功能需求集成对应的阀片组件，在呼吸支持类医疗设备的配套组件设计中，鼻罩作为直接与患者面部接触的核心通气部件，其结构合理性直接决定了通气治疗的依从性与实际疗效，本次设计的鼻罩结构针对家用睡眠呼吸暂停治疗、临床无创通气支持场景做了全维度的结构优化，区别于传统全覆盖式面罩，该鼻罩仅覆盖鼻腔区域，大幅降低了佩戴过程中的面部压迫感与幽闭感，适配长期夜间佩戴的使用需求。从实际使用场景出发，该鼻罩需要同时满足密封性能、佩戴舒适度、固定可靠性三个核心要求，设计过程中首先对人体鼻部轮廓做了大量的采样拟合，罩体接触边缘采用弧形过渡的薄边结构，接触区域预留了软质硅胶层的安装位，能够在绑带预紧力作用下贴合不同鼻梁高度、不同鼻翼宽度的面部轮廓，

　　无需重新开模制作罩体主体。从安装边界来看，该鼻罩整体轮廓宽度控制在120mm以内，绑带臂展开后总长度为180mm，罩体主体的高度为65mm，佩戴后不会遮挡患者视线，也不会对患者佩戴眼镜、翻身侧卧造成干涉，罩体内部的通气腔做了流线型过渡设计，气流进入腔体后不会产生明显的涡流与风噪，能够降低通气过程中的噪音对患者睡眠的影响。设计过程中针对绑带臂的受力做了仿真验证，悬臂结构采用渐变壁厚设计，靠近罩体主体的位置壁厚加厚至3mm，向末端逐渐过渡到1.5mm，既保证了固定臂的结构强度，避免长期使用出现绑带拉扯断裂的问题，也让固定臂具备一定的弹性变形能力，能够适配不同头型的弧度变化，不会因为硬度过高造成佩戴时的硌压感。

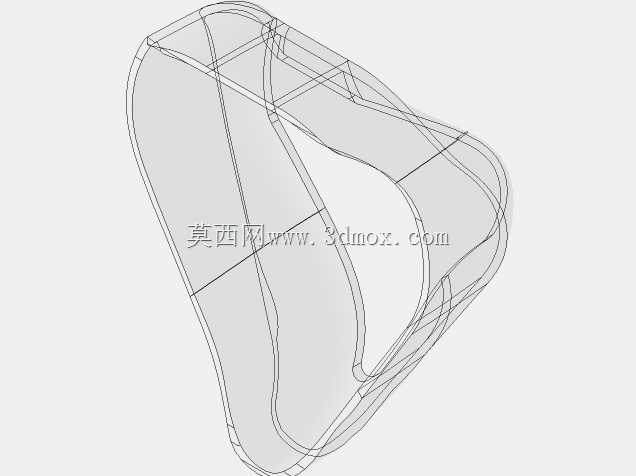

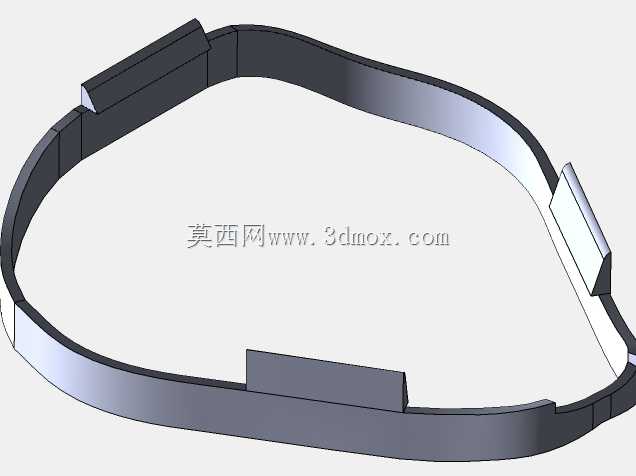

　　罩体与面部接触的密封边缘做了外翻边设计，软质硅胶层包覆在翻边外侧，当绑带施加预紧力时，外翻边能够产生轻微的形变，自动填补面部轮廓的微小凹凸，即使患者在睡眠过程中出现轻微的面部移动，也能维持稳定的密封效果，不需要频繁调整面罩位置。考虑到家用场景下的清洁需求，整个鼻罩的结构没有设计难以清理的死角，罩体表面做光滑圆弧过渡，各个部件之间采用卡扣式连接，不需要专用工具即可完成拆解，方便用户定期对罩体、密封垫、阀片等部件进行清洗消毒，避免长期使用滋生细菌。在临床适配场景中，该鼻罩既可以用于阻塞性睡眠呼吸暂停综合征患者的长期家庭CPAP通气治疗，也可以用于医院呼吸科、ICU的轻症患者无创通气支持，相比口鼻全覆盖面罩，该鼻罩的死腔量更小，

　　能够减少二氧化碳重复吸入的风险，患者在佩戴过程中也可以正常说话、饮水，不会对日常活动造成过多限制。结构设计过程中还考虑了不同使用场景的兼容性，通气接口的标准尺寸设计可以适配加温湿化器、呼气末正压阀等多种配套附件，不需要额外的转换接头即可完成组件扩展，固定臂的长孔设计也支持搭配头带、头套等不同的固定方式，满足不同患者的佩戴习惯需求。针对长期使用的耐用性要求，罩体主体选用具备一定韧性的医用级硬质材料，能够耐受日常清洁过程中的消毒剂腐蚀、反复拆装的磨损，固定臂的材料添加了耐老化成分，在长期的绑带拉扯应力作用下不会出现应力发白、断裂的问题，密封接触区域的软质材料选用生物相容性良好的医用硅胶，长期接触皮肤不会造成过敏、刺激等不良反应。
