矿用GI型导轨底座安装支撑结构

　　该结构主要面向矿山井下作业场景设计，适配采掘工作面、巷道输送沿线的管线与导向件布设需求，解决井下复杂工况下构件安装定位不准、抗振性能不足的常见问题。从实际使用逻辑来看，这类支撑底座需要同时承担导轨承载、附属管线固定的双重作用，井下作业时设备频繁移动、围岩存在小幅形变，常规焊接式支撑难以适配现场的调整需求，该结构采用分体式卡装设计，可在不破坏原有导轨基体的前提下完成安装，大幅降低现场施工的动火作业风险，符合井下作业的安全规范要求。

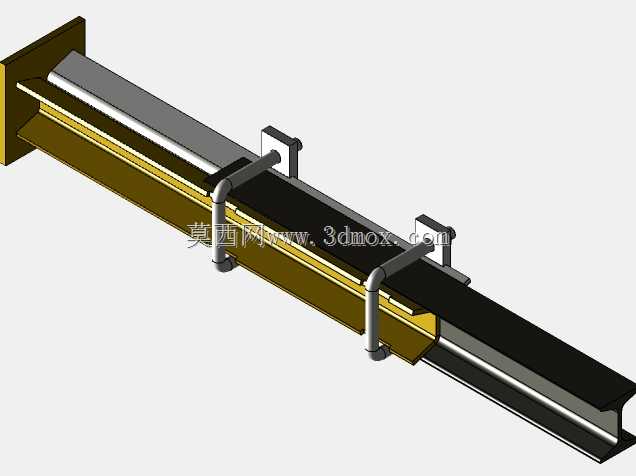

　　设计过程中优先考虑了安装边界的适配性，主体承载段采用标准热轧工字钢作为基体，翼缘与腹板的尺寸完全匹配国标16号工字钢的截面参数，安装时不需要对原有导轨进行切割、打孔等二次加工，通过两侧的L型卡板与U型抱箍实现锁紧，卡板与导轨接触面做了防滑齿纹处理，抱箍采用圆钢弯制而成，锁紧后可承受沿导轨轴向12kN的水平推力，完全满足井下小型移动设备、管线拖挂的承载要求。结构的安装预留间隙经过反复校核，抱箍与导轨翼缘之间预留2mm的调整余量，可适配井下导轨安装时存在的小幅直线度误差，不需要现场配磨修配，普通作业人员借助常规扳手即可完成安装，单组支撑的安装耗时不超过8分钟，大幅提升现场布设效率。

　　从功能特性来看，该结构除了承担导轨的侧向支撑作用外，上部的U型管卡可同步固定压风管路、乳化液管路或者通信线缆，不需要额外布设管线支架，减少巷道内的构件占用空间，避免多套支架交叉安装带来的干涉问题。支撑底座的端板采用厚钢板焊接成型，与巷道岩壁或者设备基体连接时，可通过膨胀螺栓或者焊接两种方式固定，端板上的安装孔采用长圆孔设计，允许安装时存在±15mm的位置偏差，降低现场安装的定位精度要求。

　　结构的外形尺寸经过优化，总宽度控制在240mm以内，突出导轨表面的高度不超过180mm，不会对巷道内的行人、设备通行造成干涉，所有外露棱边均做了倒角处理，避免安装过程中划伤作业人员。材质选用上，承载构件全部采用Q235B碳素结构钢，表面做镀锌防腐处理，可适应井下高湿度、高粉尘的腐蚀环境，正常使用工况下的服役寿命不低于8年，不需要频繁做防腐维护。

　　在建模过程中，所有配合面均按照实际装配公差做了间隙预留，卡板与导轨的配合面、抱箍的锁紧面都保留了合理的装配余量，不存在过约束或者安装干涉的问题，导出的通用格式模型可直接导入各类三维软件做装配验证，也可直接生成工程图用于生产加工。针对井下常见的落石冲击、设备剐蹭工况，结构的薄弱位置做了加强处理，抱箍与卡板的连接位置增设了加强筋，可承受5kN的侧向冲击载荷，不会出现变形失效的问题。

　　实际应用中，该支撑结构可沿导轨轴向按1.5m的间距均匀布设，单组支撑可同时固定2根直径25mm的管路，或者承载重量不超过80kg的移动导向部件，适配矿山井下输送设备导向、采掘设备管线拖挂、临时轨道支撑等多种场景，也可经过简单尺寸调整后用于厂房内的轻型导轨安装、生产线管线布设等地面工况，具备较强的场景适配能力。
