1.28英寸圆形IPS彩色TFT液晶显示模块

　　这款圆形显示模块在小型智能穿戴设备、便携检测仪器、迷你工控操作面板这类对安装空间有严苛限制的场景中适配性极强，尤其是需要圆形显示界面来匹配设备整体圆润外观的产品，比如智能手环的状态显示区、手持气体检测仪的读数界面、小型旋钮式人机交互终端的显示部分，都能通过这款模块实现清晰的彩色信息输出。模块核心采用GC9A01显示驱动IC，通过4线SPI接口完成与主控端的通讯，这种接口配置在保证显示数据传输稳定性的同时，能最大程度减少占用主控芯片的IO引脚资源，对于引脚资源紧张的小型嵌入式控制板来说十分友好。电气参数层面，模块可在3.3-5Vdc的供电区间内稳定工作，正常工作状态下汲取电流为20mA，低功耗表现能够适配电池供电的便携类设备，不会给设备续航带来过大负担。

　　从结构设计角度来看，模块整体采用圆形显示面板加尾部延伸接线区的布局，显示区域为标准240x240px分辨率的IPS彩色TFT屏，IPS面板的全视角特性能够保证用户从不同角度观察屏幕时，都不会出现色彩偏移、内容模糊的问题，相比普通TN屏在工业现场复杂观察角度下的使用体验提升明显。模块的安装结构经过针对性设计，预留了适配M3规格的黄铜安装点位，可直接通过铜柱将模块固定在PCB板上，黄铜材质的安装座具备足够的结构强度与抗疲劳性能，能够承受设备组装、日常使用过程中的轻微震动，不会出现安装位开裂、固定松动的问题。

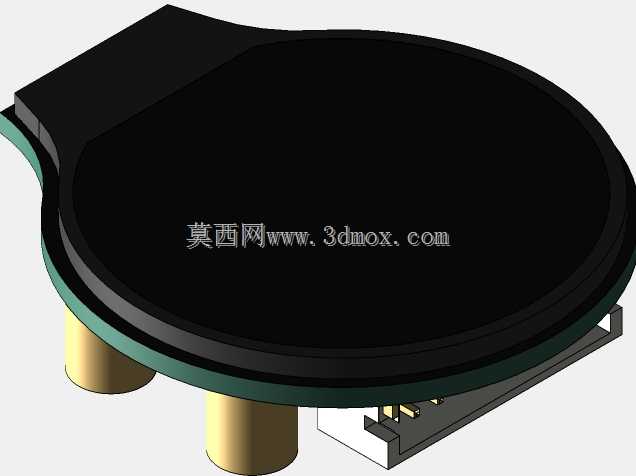

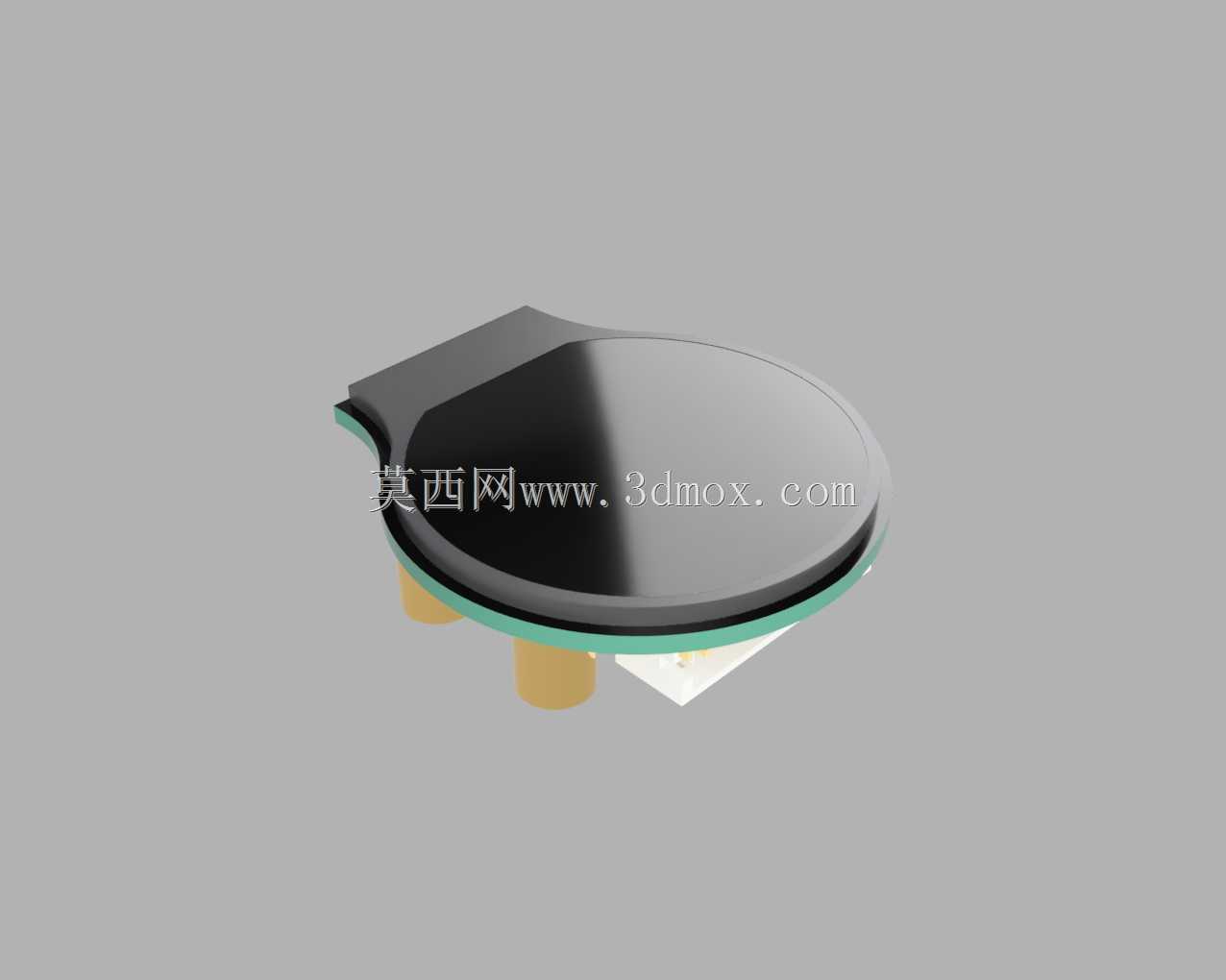

　　建模过程中，所有外形尺寸均通过实物测绘与厂商提供的制造图纸交叉核验获得，显示面板的厚度、边缘封胶的台阶尺寸、尾部接线区的引脚排布间距、安装孔的中心距与孔径公差都严格按照实际生产标准还原，能够直接用于整机结构的干涉检查、安装位预留设计。建模时特意区分了显示区的玻璃层、背光层、底部PCB基板、安装铜柱的不同材质特征，渲染效果能够直观反映模块装配完成后的实际外观，方便结构设计师在整机外观评审阶段直接调用，不需要额外调整材质参数。

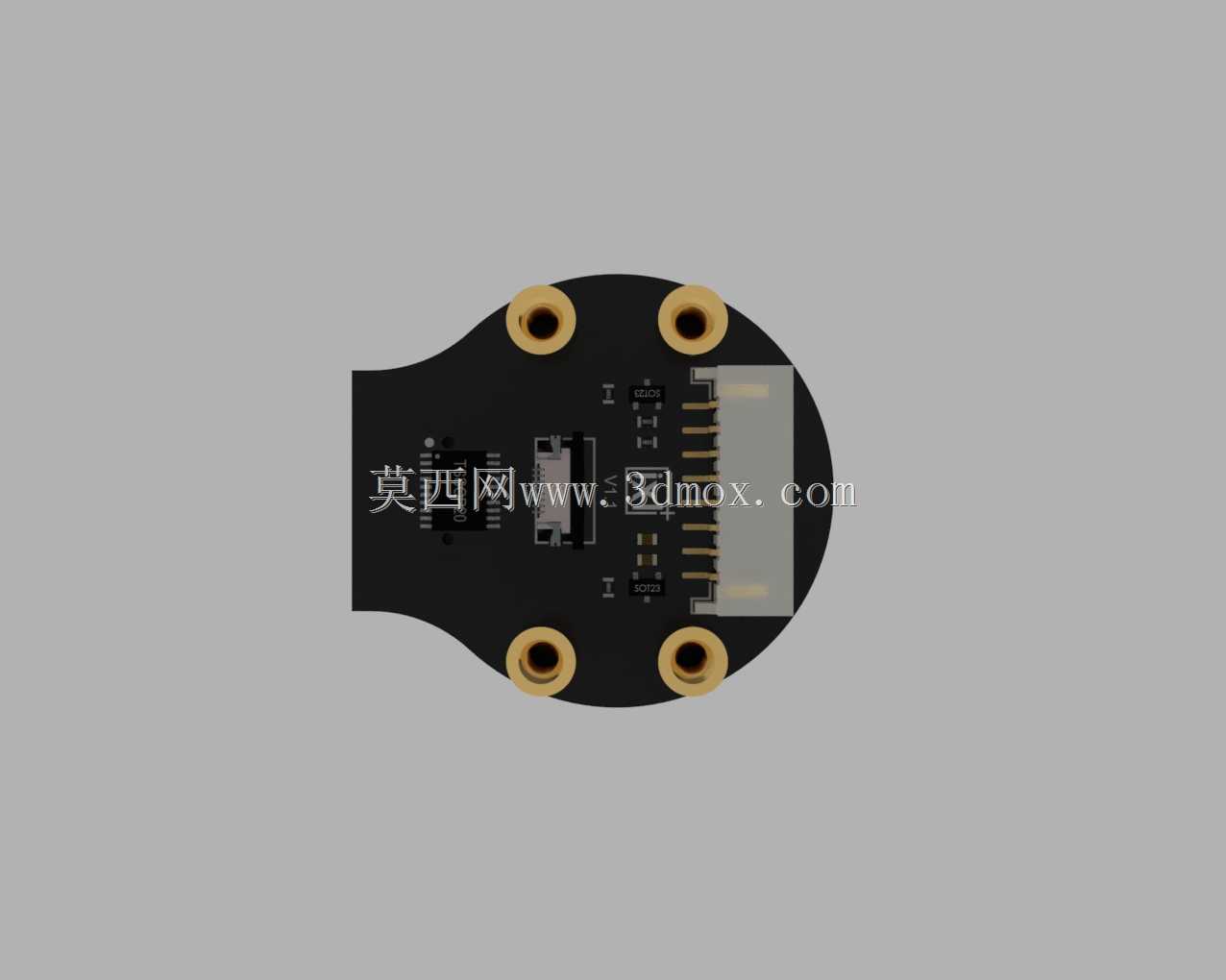

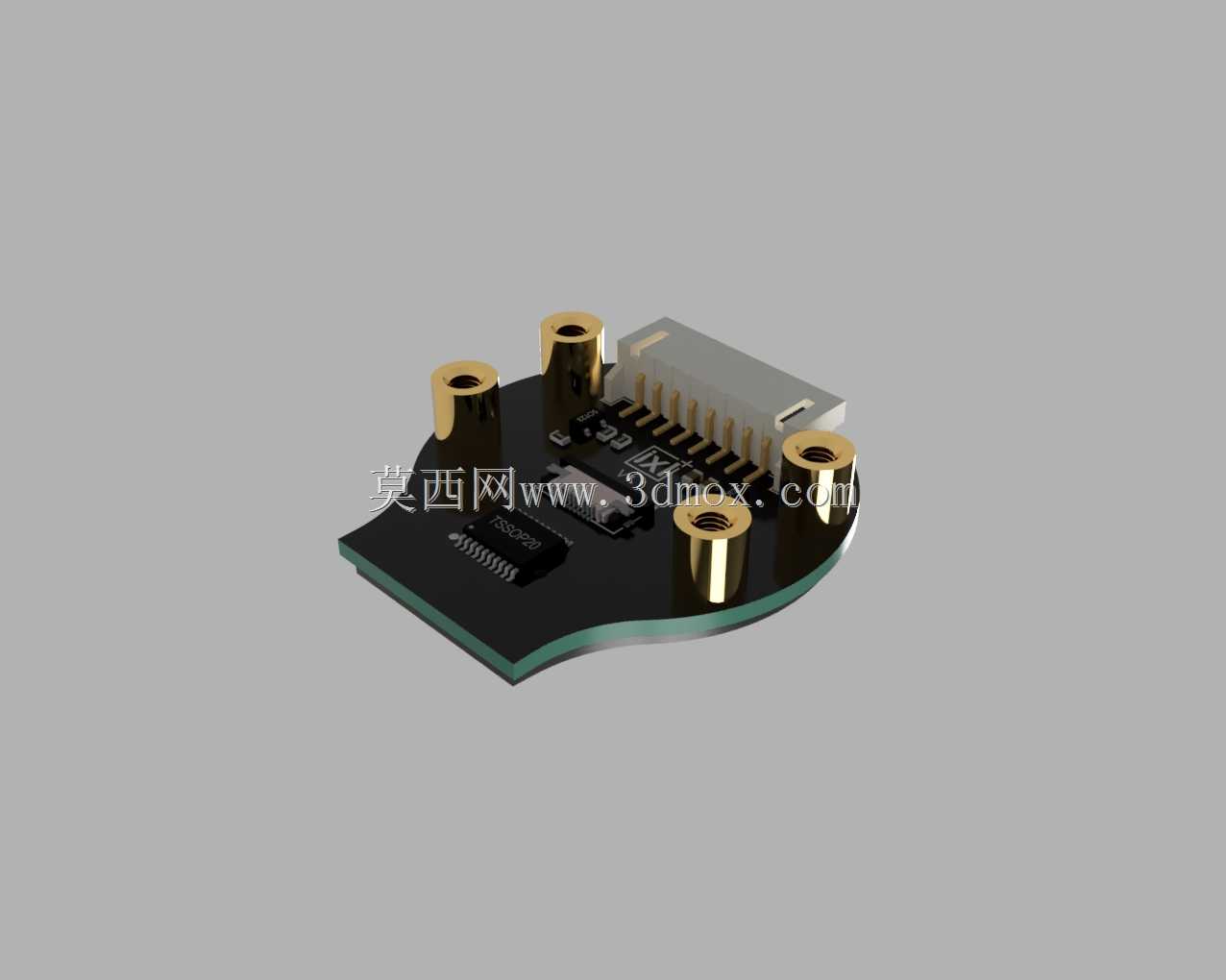

　　在实际选型应用中，这款模块可以替代同尺寸不同品牌的圆形TFT屏，安装孔位与接口定义保持通用兼容性，不需要对原有设备的主板安装位与固件驱动做大幅修改，就能完成物料替换。模块的PCB板边缘做了圆角处理，避免组装过程中划伤操作人员或者相邻的柔性排线，尾部接线区的焊盘做了沉金处理，能够保证焊接可靠性，长期使用不会出现焊盘氧化导致的接触不良问题。显示面板表面覆盖有透明防护层，能够抵御日常使用中的轻微摩擦，避免屏幕被尖锐物件划伤影响显示效果。

　　针对嵌入式开发场景，模块的SPI通讯时序兼容主流单片机的硬件SPI外设，也可以通过普通IO口模拟SPI时序完成驱动，适配性覆盖绝大多数常用的主控芯片方案。背光部分采用均匀分布的侧贴LED灯珠，能够保证整个圆形显示区的亮度均匀性，不会出现边缘暗角、中心过亮的问题，在室内光线环境下显示内容清晰可辨，也可以通过PWM信号调节背光亮度，适配不同光线环境下的使用需求。建模时还原了模块底部的引脚伸出长度，设计师在进行堆叠设计时，可以准确计算模块与主板之间的预留间隙，避免出现引脚顶到主板其他元器件、焊接空间不足的问题。
