CA6140车床铰接式支撑座结构设计

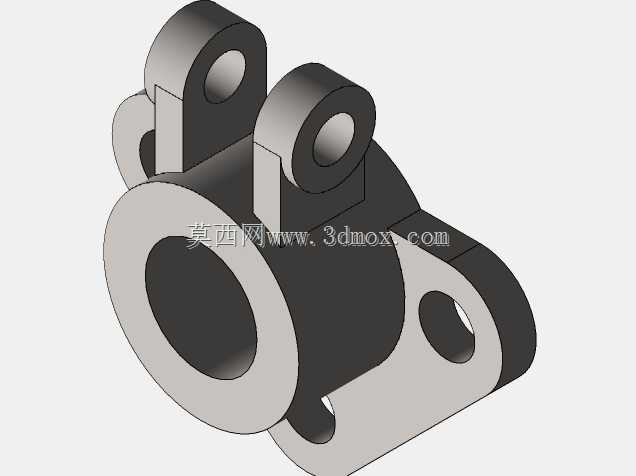

　　在普通卧式车床的进给传动与辅助支撑机构中，这类带铰接耳的筒式支撑座是承担轴系径向定位、同时兼容小角度摆动补偿的核心构件，常见于CA6140等传统车床的溜板箱传动链路、挂轮架辅助支撑点位，用来抵消长传动轴在高速回转、负载波动下产生的微幅挠度变形，避免轴系因刚性约束过强出现别劲、磨损加剧的问题。从结构功能来看，主体的大直径通孔是核心的轴系穿装通道，孔壁需要与衬套或者滚动轴承外圈形成过盈配合，加工时要严格控制孔的圆柱度与表面粗糙度，保证回转件运转时的同轴度误差控制在车床进给系统允许的公差范围内，避免走刀时出现爬行、进给量不均的问题。主体上方对称布置的两个带孔铰接耳，是整个支撑座实现浮动补偿的关键结构，耳孔内需要穿装铰接销轴，

　　将支撑座与车床床身或者溜板的固定支架连接，铰接副的配合间隙需要经过严格计算，既要保证支撑座能绕销轴产生微小角度的摆动，补偿传动轴的热伸长与安装同轴度误差，又不能因为间隙过大导致支撑刚度不足，在切削负载冲击下产生振动，影响工件加工的表面粗糙度。侧方延伸出的带孔安装翼板，是支撑座的辅助限位结构，翼板上的光孔用来穿装锁紧螺栓，在支撑座调整到合适的补偿位置后，通过螺栓将翼板与相邻的固定构件锁紧，避免支撑座在长期运转中出现位置偏移，同时翼板的贴合面需要经过铣削加工，保证与安装基面的接触面积不低于80%，减少锁紧时的应力集中，防止构件长期受交变载荷出现开裂。设计这类零件时，首先要匹配车床对应点位的安装空间边界，主体筒身的外径不能与周边的齿轮、

　　传动轴、操作手柄产生运动干涉，铰接耳的中心高度要与固定支架的销轴孔中心高完全对齐，避免安装时出现强制装配导致的内应力。壁厚设计需要兼顾刚度与减重需求，筒身主体壁厚根据车床的最大切削负载计算，保证在最大进给抗力下筒身的径向变形量不超过0.02mm，铰接耳的厚度要满足销轴的剪切强度要求，避免在冲击负载下耳板出现断裂，翼板的厚度要保证螺栓锁紧时不会出现翘曲变形。从加工工艺角度考虑，这类铸件毛坯需要经过时效处理消除内应力，再依次进行粗铣基准面、粗镗主体通孔、精铣各安装面、精镗铰接耳孔与主体孔的工序，各孔的位置度公差要控制在0.015mm以内，保证装配时各配合件能顺利安装，不需要额外修配。在实际设备运行中，

　　这类支撑座的失效形式大多是铰接孔磨损、主体孔与轴承配合面跑圈、翼板螺栓孔开裂，设计时会在铰接孔内预先设计油槽，方便日常维护时加注润滑脂，减少铰接副的磨损，主体孔的两端会设计倒角，方便轴承压装时的导向，避免装配时切伤孔壁，翼板与主体筒身的连接位置会设计铸造圆角，减少应力集中，提升构件的疲劳强度。这类结构除了在普通车床上应用，经过尺寸调整后也可以用在其他需要浮动支撑的传动机构中，比如铣床的进给系统、磨床的砂轮架辅助支撑点位，核心的设计逻辑都是通过刚性筒身提供轴系的径向支撑刚度，通过铰接副提供微幅摆动的补偿能力，通过侧方翼板实现位置锁定，兼顾支撑刚性与安装容错性，降低整个传动链的装配精度要求，同时提升设备运行的稳定性与零件使用寿命。建模过程中需要重点关注各特征的拔模角度、铸造圆角的合理性，避免出现壁厚突变导致的铸件缩孔缺陷，各配合面的加工余量要根据工艺要求预留，保证后续机加工时有足够的加工量，同时不会因为余量过大导致加工效率降低。
