CA6140车床支座类机械零件结构设计

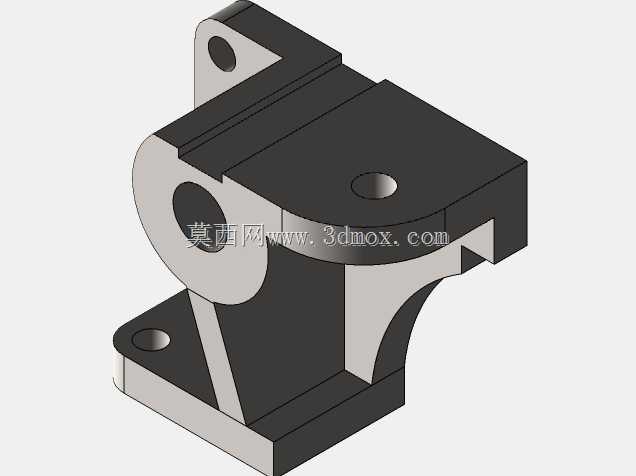

　　该零件属于CA6140普通车床的配套支撑类构件，在车床整体传动与支撑体系中承担局部载荷传递、部件定位的核心作用，日常应用场景覆盖普通卧式车床的进给箱侧部支撑、溜板箱辅助定位等工位，主要作用是为相邻的轴系组件提供稳定的安装基准，同时承接切削过程中传递的径向与轴向载荷，避免轴系运行时出现偏移振颤，保障车床加工时的精度稳定性。从结构设计逻辑来看，该零件采用一体化铸造成型后再做机加工的工艺路线，主体分为上下两个安装基准面，底部带两个沉头安装孔的法兰底座用于和床身预设的安装基面贴合锁紧，底座上方设置三角形加强筋结构，筋板直接连接上部的轴套支撑段与底座，可有效抵消轴系运行时产生的倾覆力矩，减少应力集中带来的结构变形风险。

　　上部的轴孔段为核心功能区域，同轴设计的通孔用于穿装支撑轴，孔位周边预留的凸台结构可适配端盖安装，实现轴端的密封与轴承外圈的轴向定位；零件顶部平面设置的单个螺纹孔用于固定相邻的防护罩壳或者润滑管路支架，侧部伸出的带孔支耳用于连接限位拨杆组件，实现行程限位的辅助功能。从安装边界来看，零件底部安装面的平面度要求控制在0.02mm以内，两个安装孔的中心距公差需控制在±0.05mm，保障与床身基面的贴合精度；上部轴孔的圆柱度要求为0.008mm，与底部安装面的平行度公差不超过0.03mm，避免轴系安装后出现别劲问题，加剧轴承磨损。设计过程中特意在轴孔段与顶部安装面的衔接位置做了圆弧过渡处理，替代直角结构降低铸造时的冷隔缺陷概率，

　　同时减少长期受载后的应力开裂风险；侧部的曲面减重槽在不降低整体结构强度的前提下，有效削减了零件整体重量，降低铸造环节的材料消耗，也减少了车床运行时的移动部件惯量。这类支撑件的结构设计需要兼顾安装便利性与载荷承载能力，所有安装孔位均做了倒角处理，既方便装配时的螺栓导入，也能去除机加工产生的毛刺，避免装配时刮伤配合面；轴孔内壁预留了0.2mm的精加工余量，在铸造毛坯完成时效处理后再进行精镗加工，可有效消除铸造内应力带来的长期变形，保障零件在车床长期满负荷运行工况下的尺寸稳定性，避免因支撑件变形导致的加工精度下降、传动异响等常见故障。
