CA6140车床带安装座支撑筒零件结构

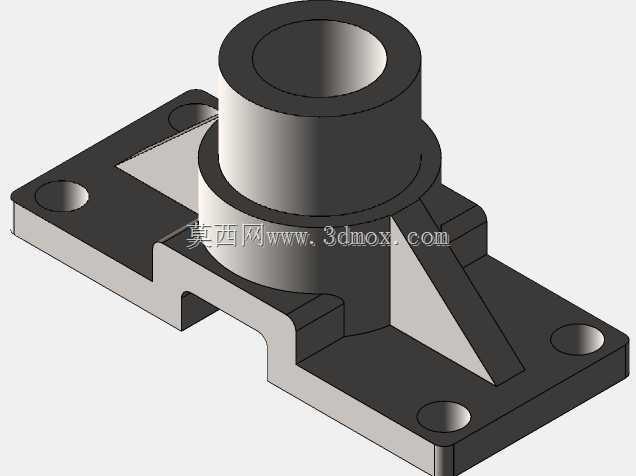

　　该零件属于CA6140普通车床的辅助支撑类构件，主要应用在车床溜板箱与床身衔接的辅助定位区域，承担轴类配套部件的径向支撑与安装基准作用，在车床进给传动的辅助定位环节，能够为穿过内孔的光杆或操纵杆提供稳定的径向约束，避免杆类部件在长距离传动过程中出现挠曲变形，影响进给运动的传递精度。从结构设计逻辑来看，零件采用分体组合式的功能分区设计，上部为等直径的空心圆筒结构，内孔经过精度预留设计，可适配铜套或直线轴承的压装需求，圆筒外壁设置的环形凸台，一方面为压装的轴套提供轴向定位端面，另一方面也能增强圆筒根部的结构强度，避免长期受径向载荷时出现根部断裂的问题。下部的安装底板采用带缺口的异形平板结构，底板上预留的三个沉头安装孔，

　　分别对应床身安装基面的三个定位螺孔位置，沉孔设计能够保证安装螺栓的头部完全沉入板面以下，不会突出平面干涉其他运动部件的行程；底板一侧开设的缺口结构，是为了避让床身表面凸起的导轨镶条压块，避免安装时出现结构干涉，同时也能减少零件的整体重量，降低材料消耗。连接圆筒与底板的三角加强筋，是整个零件的载荷传递核心，筋板采用直角三角形截面，两个直角边分别与圆筒外壁、底板上表面完全贴合，能够将圆筒承受的径向载荷均匀分散到底板的整个安装平面上，避免应力集中在圆筒与底板的连接焊缝或结合面处，提升零件的整体抗载荷能力，在车床频繁正反转、进给载荷波动的工况下，筋板的存在可以大幅降低零件的疲劳变形风险。从安装边界尺寸来看，

　　底板的总长度控制在120mm范围内，宽度为70mm，能够完全嵌入床身安装基面的预留凹槽内，不需要额外拓展安装空间；圆筒的总高度为65mm，内孔直径预留30mm的适配尺寸，既能够满足常规操纵杆的穿过需求，也不会因为筒壁过薄导致结构强度不足，圆筒的上端面与底板下表面的平行度公差预留0.02mm的精度要求，保证安装后内孔的轴线与床身导轨的平行度符合装配要求，避免杆类部件安装后出现别劲、卡滞的问题。在实际建模过程中，需要重点关注几个工艺细节：一是沉头孔的沉头深度要匹配M8内六角螺栓的头部高度，保证螺栓拧紧后头部低于板面0.5mm以上，避免突出部分刮碰运动部件；二是加强筋与圆筒、底板的连接处都要设置R2的铸造圆角，

　　避免铸造过程中出现应力集中导致的裂纹，同时也能减少机加工时的清根工作量；三是底板的下表面要预留0.5mm的机加工余量，安装时能够通过配磨保证与床身基面的贴合度达到85%以上，避免安装后出现翘曲导致内孔轴线偏移。该零件的材质选用HT200灰铸铁，具备良好的减震性与耐磨性，能够适应车床工作时的振动工况，长期使用也不会因为磨损导致内孔精度快速下降，圆筒内孔压装的锡青铜轴套可以定期更换，不需要整体更换零件，降低了设备的维护成本。在实际装配场景中，该零件不需要额外的调整垫片，依靠底板与床身基面的配磨精度就能保证内孔的同轴度要求，安装时先将三个螺栓轻轻拧入螺孔，调整零件位置使内孔与相邻支撑座的内孔同轴度误差在0.01mm以内，再按照对角顺序逐步拧紧螺栓，拧紧力矩控制在18N·m即可，避免力矩过大导致底板变形。
