无人机无刷电机安装固定支撑座结构

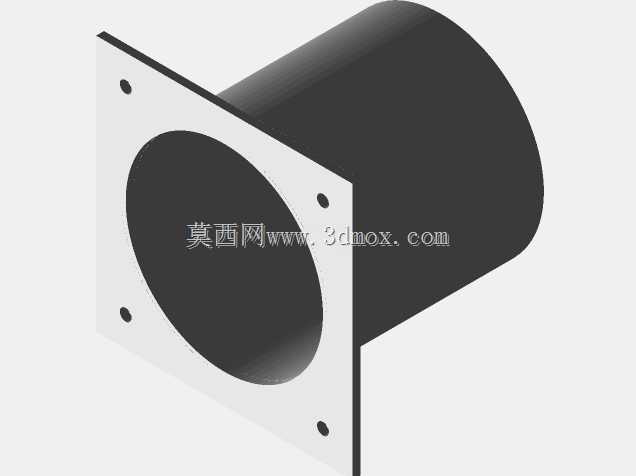

　　在多旋翼、固定翼小型无人机的动力系统装配环节，电机安装支架是连接动力单元与机身主体的核心受力构件，直接承担无刷电机运转产生的静载荷与动载荷，其结构合理性直接影响飞行过程中的动力传递效率与机身振动水平。这款支撑座采用一体化法兰对接筒体的结构形式，前端方形安装法兰设置四个对称分布的安装孔位，孔位间距匹配主流22、28系列外转子无刷电机的安装孔距标准，可直接通过螺丝将电机端面与法兰面刚性贴合，保证电机输出轴的同轴度精度，避免安装偏斜导致的动平衡失效问题。后端筒体结构为电机本体提供容纳空间，筒体内径根据对应型号电机的外径尺寸预留合理装配间隙，既可以对电机外壳形成径向限位，避免飞行过程中电机受侧向力产生位移，

　　也能在一定程度上阻隔螺旋桨旋转带来的异物直接撞击电机外壳，降低户外作业时电机受损的概率。从设计思路上看，这款支架摒弃了多余的加强筋与冗余结构，在保证结构强度的前提下尽可能压缩自身重量，法兰与筒体衔接处采用直角过渡配合局部加厚处理，既可以降低注塑或者3D打印加工时的形变概率，也能在电机满功率输出产生扭矩时，避免衔接位置出现应力集中导致的结构断裂。安装边界方面，方形法兰的外轮廓尺寸略大于电机安装孔位的分布圆直径，安装时可根据机身机架的碳管或者板材安装位置，在法兰平面预留足够的打胶或者压接空间，不需要额外加工转接片即可适配多数常见的小型无人机机架安装位；筒体的轴向长度刚好覆盖电机定子部分的主体长度，不会遮挡电机尾部的散热风道，

　　保证电机持续大油门运转时的空气流通散热效果，避免长时间工作导致的电机过热退磁问题。实际应用场景中，这类支架不仅可用于常规航拍无人机的动力单元固定，也可适配植保无人机、穿越机等对动力输出稳定性要求更高的机型，其刚性连接结构可以减少电机运转时的振动传递到机身飞控、图传等敏感电子元件，降低飞行过程中传感器受振动干扰出现的数据漂移问题。结构设计上，法兰面的平面度公差控制在合理范围内，安装时不需要额外打磨调整即可保证电机安装面与支架端面完全贴合，四个安装孔采用通孔设计，装配时螺丝可直接穿过孔位与电机端的螺纹孔锁紧，不需要在支架上加工内螺纹，降低了加工难度，也避免了反复拆装导致的螺纹滑牙问题。筒体的壁厚经过受力校核，

　　在承受电机最大拉力与反扭矩的工况下，形变量控制在允许范围内，不会因为长期受交变载荷出现疲劳开裂，同时较薄的壁厚也能进一步降低支架自重，提升无人机的有效载荷能力。对于结构设计从业者而言，这类支架的设计逻辑可以延伸到多数小型动力单元的固定场景，通过法兰面定位、筒体径向限位的组合结构，兼顾安装精度、结构强度与轻量化需求，不需要复杂的曲面造型即可实现可靠的固定效果，加工适配性强，无论是采用3D打印快速打样验证，还是开模批量注塑生产，都能以较低的成本实现稳定的产品性能。在选型适配时，只需要核对对应无刷电机的安装孔距、外径尺寸与机身安装位的尺寸边界，即可快速判断这款支架的适配性，不需要对结构做大幅度修改即可投入装配使用，能够有效缩短无人机动力系统的装配调试周期，减少定制加工转接件的时间与物料成本。
