在普通卧式车床的进给传动改造场景中,这类配套直流电机的滚轮结构,是替代原有机械进给链、实现独立进给驱动的核心衔接部件,很多车间在做CA6140车床的数控化简易改造、或是加装独立的快移进给单元时,都会用到这类定制化的滚轮结构,它不需要改动原机床的床身导轨安装基面,只需要匹配对应直流电机的输出轴尺寸,就能完成动力从电机输出端到导轨滑动副的传递。从实际使用场景来看,这类滚轮主要承担两个核心作用,一是作为电机输出扭矩的传递载体,把直流电机的旋转动力通过滚轮和导轨面的静摩擦转化为拖板的直线进给动力,二是作为拖板移动的辅助支撑轮,分担原有溜板箱滑动面的部分承载,降低拖板移动时的摩擦阻力,尤其是在低速大进给量切削的时候,这种滚轮结构能有效减少爬行现象,提升进给的平稳性。

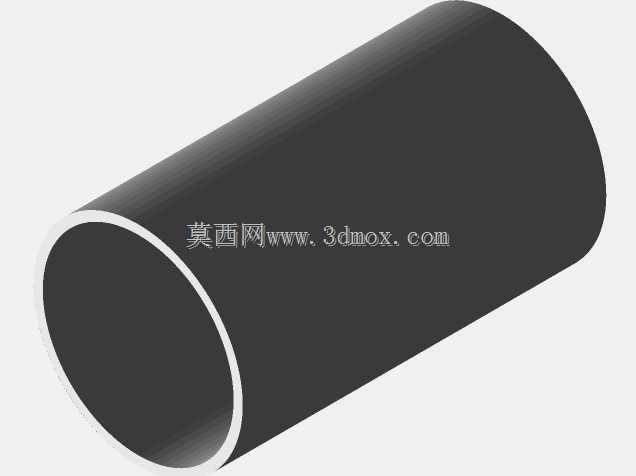

从结构设计的角度来说,这个滚轮采用了空心薄壁圆筒的结构形式,没有多余的法兰、键槽凸台等冗余结构,整体外圆面做了均匀的壁厚处理,这样设计的核心考量是控制转动惯量,直流电机尤其是小功率的低压直流电机,启动扭矩余量不大,如果滚轮采用实心结构,自身转动惯量过大会导致电机启动滞后,进给响应变慢,在做小距离精准进给的时候容易出现过冲的问题。空心结构的壁厚经过匹配计算,既要满足传递额定扭矩时的抗剪强度要求,不会在满负载进给的时候出现筒壁扭转变形,也要控制整体重量,降低电机轴端的径向载荷,避免电机轴承长期承受额外径向力出现过早磨损。滚轮的内孔是直接和电机输出轴配合的安装面,配合公差选用的是过渡配合,不需要额外加装联轴器,靠配合面的抱紧力传递扭矩,这种设计能大幅缩短电机到滚轮的轴向安装尺寸,在CA6140车床溜板箱侧面原本有限的安装空间里,不需要额外扩宽安装位就能完成布置。
在外形尺寸和安装边界上,这个滚轮的外圆直径是经过匹配计算的,要对应直流电机的额定转速和车床要求的最快进给速度,滚轮外圆和导轨面接触的线速度就是拖板的进给速度,所以直径尺寸不能随意改动,一旦直径偏差超过0.1mm,实际进给速度和系统设定值就会出现明显偏差,加工螺纹、端面的时候就会出现螺距误差、端面进给不均的问题。滚轮的轴向长度要匹配CA6140床身导轨的接触面宽度,既不能过窄导致接触应力过大,长时间使用压伤导轨面,也不能过宽超出导轨侧面的安装边界,和溜板箱的其他固定部件产生运动干涉。滚轮的两端没有做突出的挡边结构,就是平直的筒壁端面,这样在安装的时候可以根据实际的电机轴伸出长度,灵活调整滚轮在轴上的轴向位置,补偿不同批次电机的轴长尺寸公差,不需要额外加工调整垫片。
从实际工况适配的角度来说,这个滚轮的外圆面没有做滚花、包覆橡胶等防滑处理,因为在机床进给的场景里,滚轮和金属导轨面之间如果有软质包覆层,长时间受切削液、机油的浸泡会出现老化发胀,导致直径变化影响进给精度,金属直接接触的形式虽然摩擦系数稍低,但配合适当的电机预紧压力,完全能满足进给传动的摩擦力要求,而且耐油耐切削液,长期使用尺寸稳定性好。在设计建模的时候,这个结构的同轴度要求是核心控制项,内孔和外圆的同轴度公差要控制在0.02mm以内,不然滚轮转动的时候会出现径向跳动,导致拖板进给出现周期性的速度波动,影响加工表面的粗糙度。另外筒壁的壁厚均匀度也要控制,壁厚差超过0.05mm的话,滚轮高速转动的时候会产生不平衡离心力,带动电机出现振动,这种振动会传递到刀架上,在加工工件表面形成振纹。
很多一线的机修人员在做车床改造的时候,往往会忽略这类滚轮的细节设计,随便找一段钢管切割后就装上去,结果用不了多久就出现进给爬行、精度丢失的问题,实际上这个看似简单的圆筒结构,从壁厚选择、直径匹配到公差控制,每一项参数都是对应CA6140车床的实际安装空间、进给参数、负载情况定制的,既要满足动力传递的强度要求,也要兼顾安装空间的限制,还要保证长期使用的精度稳定性,没有多余的结构,每一处尺寸都是服务于实际的传动需求。
