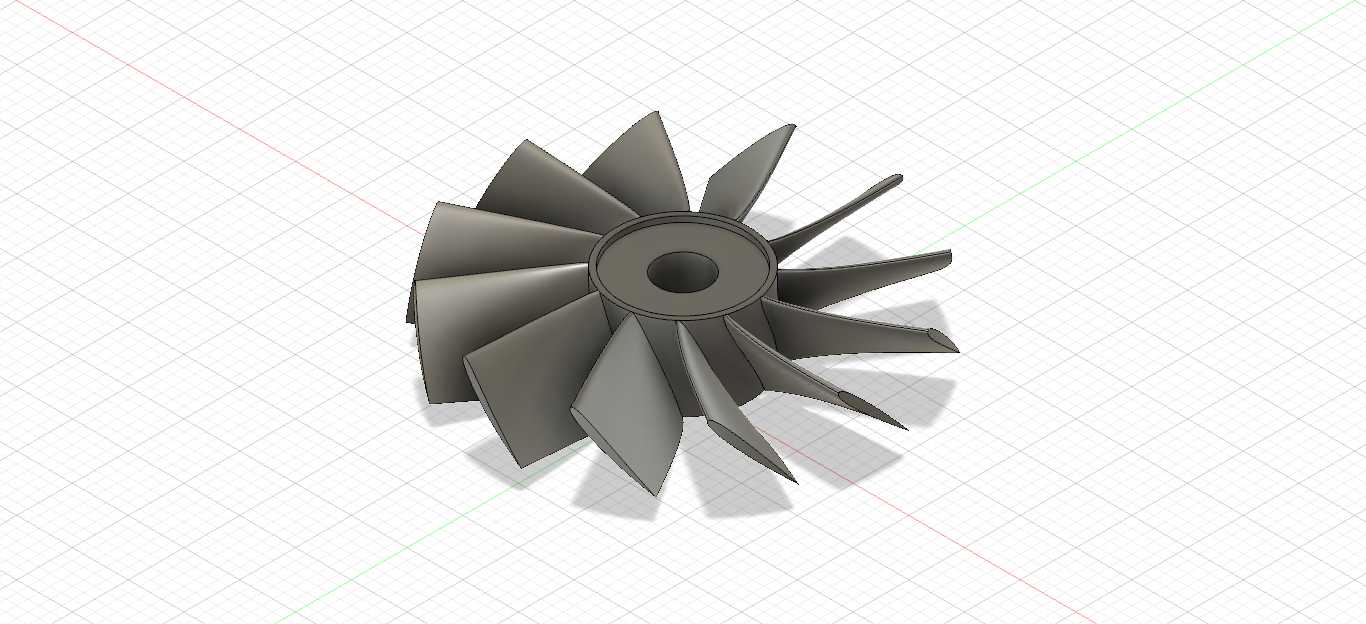

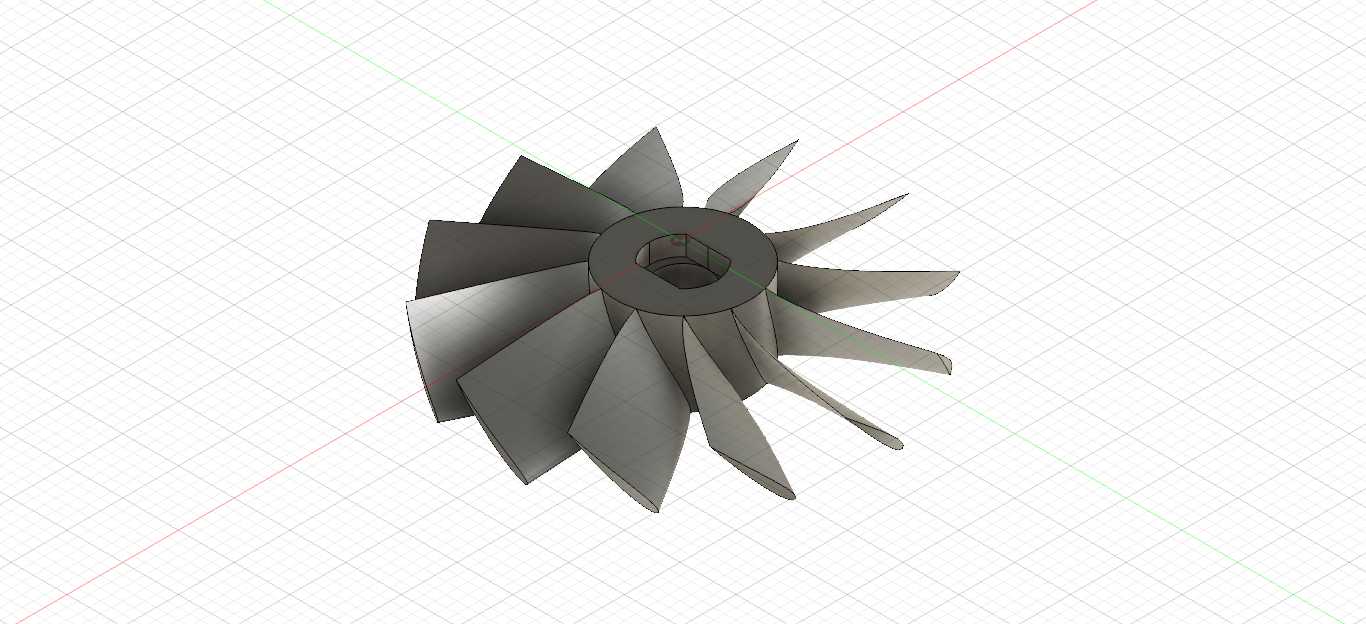

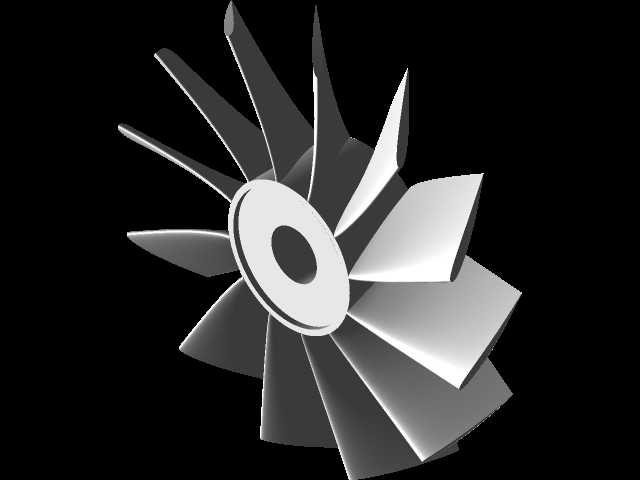

40mm口径EDF电动涵道风扇叶轮结构

　　在航模动力系统、小型通风送风设备的结构设计场景中，这类小口径涵道叶轮是核心的做功部件，区别于外露式螺旋桨，涵道内置的叶轮需要在受限的环形流道内完成气流的加压与导向，直接决定整套动力单元的推力输出效率与运行噪音水平。做这类叶轮的三维结构设计时，首先要匹配40mm的涵道内壁安装边界，叶轮的最大回转直径必须严格控制在涵道内径的公差范围内，通常单边预留0.2-0.3mm的装配间隙，既避免叶轮高速旋转时与涵道壁发生剐蹭，也不会因为间隙过大造成气流回流损失，降低整体推进效率。叶轮中心的安装孔需要匹配对应规格的电机输出轴，孔位的同轴度公差要控制在0.02mm以内，避免高速旋转时出现动平衡超标引发的整机振动，

　　这一点在每分钟数万转的EDF动力场景中尤为关键，哪怕微小的同轴度偏差，都会带来明显的震动噪音，甚至加速电机轴承的磨损。从叶片的型线设计来看，这类小尺寸EDF叶轮的叶片采用了大扭角的空间曲面结构，从叶根到叶梢的弦长、安装角呈渐变分布，叶根区域的安装角更大，适配靠近轮毂处较低的线速度，保证气流进入叶道时的攻角处于合理区间，避免气流分离造成的效率损失；叶梢区域的安装角逐步收小，匹配更高的线速度，让气流在流出叶道时能够保持轴向的均匀出流，减少旋流带来的动能损耗。叶片的数量选择上，这类40mm级别的EDF叶轮通常采用多叶片布局，相比少叶片结构，多叶片能够在相同转速下提供更均匀的气流输出，降低单叶片的载荷，

　　同时也能弱化叶片通过频率带来的尖锐噪音，更适配航模飞行时的静音需求，也能满足小型送风设备对出风平稳性的要求。在实际的结构建模过程中，需要先完成单个叶片的曲面构建，通过轮毂中心的阵列特征完成所有叶片的排布，阵列时要保证每个叶片的位置度一致，不能出现角度偏差，否则会直接破坏叶轮的动平衡。轮毂部分的结构设计要兼顾强度与轻量化，中心的轴孔位置要做适当的壁厚加强，避免电机轴锁紧时出现轮毂开裂，轮毂的其余区域可以在保证结构强度的前提下做适当的减重处理，降低叶轮整体的转动惯量，让动力响应速度更快，在航模应用场景中，更快的油门响应能够直接提升飞行操控的跟手性。这类叶轮的应用场景并不局限于航模EDF动力单元，在小型工业设备的定向散热、

　　狭小空间的局部送风、微型气泵的增压结构中，同规格的叶轮结构也能通过调整叶片型线适配不同的工况需求，比如散热场景下的叶轮可以适当增大叶梢间隙，降低运行噪音，而增压场景下的叶轮则需要收小间隙，提升气流的加压能力。在安装边界的校核上，除了直径方向的尺寸控制，还要注意叶轮的轴向安装位置，要保证叶片的进气边完全处于涵道进气唇口的后方，让进气气流能够顺畅进入叶道，不会因为叶轮位置过于靠前造成进气畸变，影响整体效率。叶片的厚度设计也要兼顾气动性能与结构强度，叶根区域的厚度更大，承受旋转时的离心力载荷，叶梢区域的厚度适当减薄，降低叶梢的涡流损失，同时要做圆滑的倒角过渡，避免应力集中造成叶片在高速旋转时出现断裂。完成三维建模后，还需要对叶轮做动平衡的虚拟校核，通过调整局部的材料去除位置，让叶轮的质心与旋转中心完全重合，这一步对于高转速的EDF叶轮来说是必不可少的设计环节，很多新手设计的叶轮在实际测试时出现震动大、噪音高的问题，往往就是忽略了动平衡的校核，只关注了叶片的气动外形，没有考虑旋转部件的质量分布要求。
