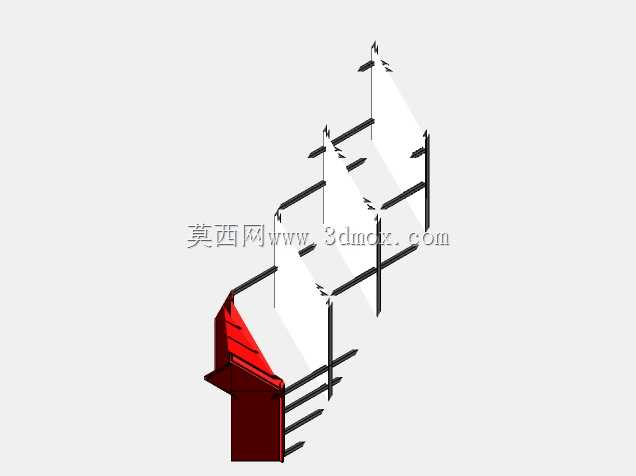

模块化房屋支撑框架结构三维设计

　　这套结构模型针对临时模块化建筑的快速搭建场景设计，可应用于工地临时宿舍、户外作业值守站、应急安置临时用房等场景的主体承重部分，区别于传统砖混结构的施工逻辑，全部构件采用预制拼接设计，现场无需大规模湿作业，仅需常规紧固工具即可完成主体框架的组装作业。从实际使用需求出发，结构的竖向承重立柱采用加厚矩形截面型材，底部设置带安装孔的法兰式底座，可直接通过膨胀螺栓固定在硬化混凝土地面或者预制钢结构基础上，安装边界预留了120mm的底座调节余量，可适配基础表面±30mm的平整度误差，无需额外做高精度的基础找平工序，大幅降低现场施工的准备周期。横向连接构件采用等间距排布的设计思路，相邻横向支撑的中心距严格匹配常规模块化围护板材的标准宽度，

　　围护板材可直接卡入横向支撑预留的安装槽内，不需要额外做副龙骨固定，单块板材的安装时间可控制在两分钟以内，整体框架的横向跨度可根据实际使用需求进行等比例拓展，单段标准单元的横向长度为1200mm，纵向进深为2400mm，竖向净空高度为2800mm，完全满足成年人日常活动的空间需求，同时适配常规成品门窗的安装尺寸，门窗洞口位置的支撑构件做了局部加厚处理，洞口四周预留了标准五金件的安装孔位，可直接适配市面上通用的塑钢门窗、钢制防火门的安装要求，不需要现场二次钻孔加工。设计过程中充分考虑了构件的运输便利性，所有拆分后的单根构件长度均不超过3000mm，可直接装入常规4.2米货运车辆进行转运，不需要申请超限运输许可，

　　构件之间的连接采用标准化的角码配合自锁式紧固件，组装过程中不需要做焊接作业，普通作业人员经过简单交底即可完成全部组装工作，整体结构的抗风等级可达到10级，竖向承重可满足每平方米150kg的荷载要求，完全覆盖临时用房的屋面荷载、人员活动荷载以及常规附属设施的挂载需求。框架的转角位置做了斜向加强筋设计，可避免组装过程中出现框架对角线偏差过大的问题，同时提升整体结构的抗扭转性能，在遇到侧向风力或者不均匀沉降的时候，可将局部受力快速分散到相邻的竖向立柱上，避免单根构件受力过载出现变形。横向支撑与竖向立柱的连接位置设置了定位止口，组装时仅需将构件卡入止口位置即可完成初步定位，不需要反复测量调整尺寸，

　　单组标准单元框架的整体组装时间可控制在4个工时以内，相比传统钢结构焊接框架的施工效率提升60%以上。结构底部的立柱位置预留了管线穿入孔位，可方便后期布设水电管线，不需要在构件上额外开孔破坏结构强度，屋面位置的横向支撑预留了屋面瓦的安装卡扣位，可直接适配常规彩钢瓦、沥青瓦等不同类型的屋面材料，围护结构的安装槽内预留了密封胶条的嵌装位置，组装完成后可直接嵌入密封胶条，提升整体结构的防水、防尘以及保温密封性能，避免出现透风漏雨的问题。针对不同场景的使用需求，这套框架结构可通过增减标准单元的数量实现不同面积的空间搭建，既可以搭建单开间的小型值守岗亭，也可以多单元拼接成大面积的临时办公、住宿区域，构件全部采用标准化设计，不同批次的构件可实现完全互换，后期如果出现局部构件损坏，仅需更换对应规格的单根构件即可完成维修，不需要对整体结构进行拆解，大幅降低后期维护的成本与时间成本。
