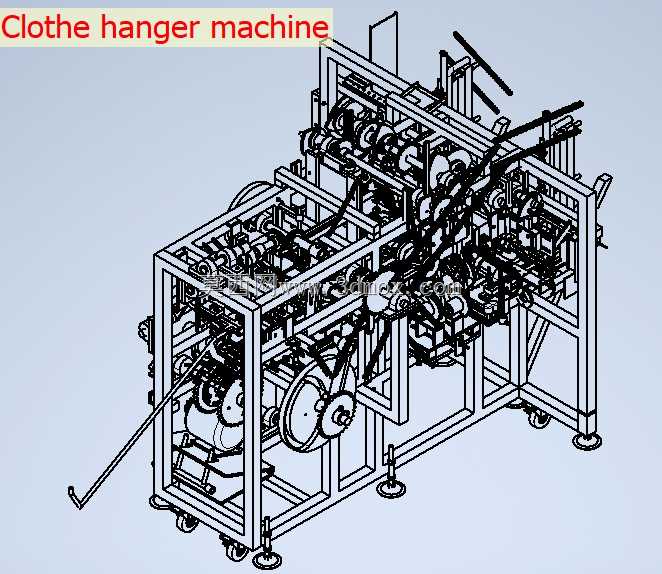

全自动衣架成型生产设备结构设计

　　这套设备主要面向民用五金制品生产场景，针对金属线材衣架的批量自动化加工需求设计，可完成从直条线材进料到成型衣架出料的全工序连贯作业，替代传统单机分散加工、多工位人工周转的生产模式，适配日用五金加工厂、衣架专业生产厂商的规模化产线布局，可对接上游线材放卷机构与下游计数收集工位，形成连续化生产链路。从功能实现逻辑来看，设备整合了线材校直、定长送进、折弯成型、端部弯钩冲制、成品落料多个工序单元，各工位通过凸轮连杆机构实现刚性动作时序匹配，无需额外增设多轴伺服协同控制即可完成固定节拍的稳定生产，针对常规直径3-5mm的冷拔铁丝、镀锌铁丝衣架加工做了参数适配，成型节拍可根据生产需求在合理区间调整，成型后的衣架轮廓一致性好，折弯角度误差控制在五金制品行业允许的公差范围内，无需大量人工二次校正即可直接进入后续表面处理工序。设计阶段优先考虑了设备运行的稳定性与维护便捷性，整体采用方管焊接框架作为承载基体，底部配置可调脚杯与移动脚轮组合结构，安装时可通过脚杯调平设备抵消地面不平带来的机架形变，日常移位转场时可降下脚轮快速推移，无需额外吊装设备。所有传动齿轮、凸轮副均集中布置在机架内侧的传动腔区域，外侧加装防护盖板避免生产过程中线头、杂物卷入传动结构，外露的执行工位预留了安全防护栏安装位，可适配不同车间的安全生产规范要求。

　　传动系统采用单电机集中驱动的设计思路，通过带轮、齿轮组将动力分配至各个执行工位，相比多电机分散驱动的方案，大幅降低了电控系统的复杂度，同时减少了多轴同步调试的工作量，对于生产现场的操作人员来说，仅需完成进料端线材穿引、设备启停与日常润滑维护即可操作，无需掌握复杂的多轴编程调试技能，更适配五金加工行业一线操作人员的技能水平。各成型工位的折弯模、冲头部件采用模块化安装设计，当需要生产不同尺寸、不同弯钩形式的衣架产品时，仅需更换对应工位的成型模具、调整凸轮的相位角度即可快速切换生产规格，无需对整体机架与主传动结构做大规模改动，可帮助生产厂商快速适配不同客户的订单需求，降低多品类生产的设备投入成本。

　　送进机构采用滚轮压紧式送料结构，通过调节压紧弹簧的压力可适配不同线径的加工原料，送进长度通过曲柄的偏心距调整来实现，定长精度可满足常规衣架的尺寸公差要求，校直单元采用交错布置的校直滚轮组，可将成卷线材的内应力释放、校直为平直状态，为后续折弯成型提供精度基础，避免因线材弯曲导致的成型轮廓偏差。端部弯钩成型工位采用摆臂式折弯结构，配合定位挡块可精准弯制衣架的挂钩部位，折弯过程中通过压线块约束线材位移，避免折弯处出现鼓包、翘曲等成型缺陷，衣架主体的三角轮廓成型通过多组同步动作的摆压模完成，各模具的动作时序通过凸轮轮廓曲线精确控制，确保线材在成型过程中不会出现局部拉伸过细、折痕过深影响结构强度的问题。

　　设备的整体安装边界充分考虑了中小型五金车间的场地条件，宽度方向控制在常规车间通道允许的尺寸范围内，进料端预留足够的线材导向空间，出料端可直接衔接成品收集箱或者输送线，无需额外占用过多车间面积，机架的高度设计符合人体工程学要求，操作人员站在设备侧面即可完成日常巡检、线头处理、模具调整等操作，无需频繁登高或者俯身作业。润滑系统采用集中注油与分散注油结合的方式，传动腔内部的齿轮、轴承部位通过预留的注油嘴可定期加注润滑脂，外露的滑动配合面开设油槽，日常维护时可直接加注润滑油减少磨损，关键受力部位的轴类零件采用调质处理，配合滚动轴承降低传动阻力，延长设备的连续运行时长，减少故障停机时间。在实际生产应用中，这类设备可有效降低衣架生产过程中的人工投入，传统分散式加工需要多台单机分别完成校直、切断、折弯、弯钩工序，每台设备都需要专人操作，工序间还需要人工转运半成品，而这套集中式自动化设备仅需1名操作人员兼顾上下料巡检与异常处理，即可完成全流程生产，大幅提升生产效率，同时减少人工操作带来的成型尺寸不一致、工伤风险高等问题。
