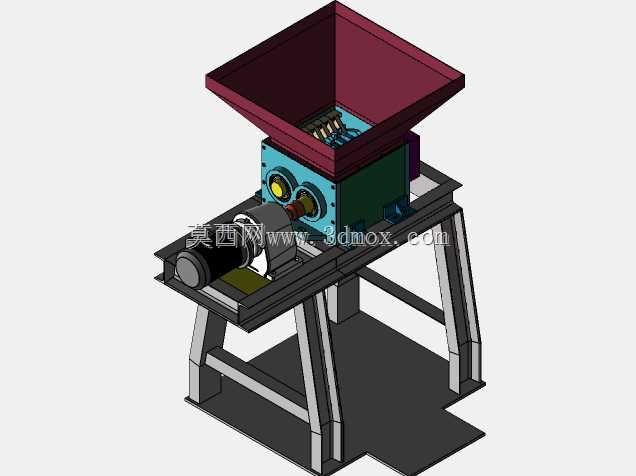

车间边角废料自动研磨处理设备结构

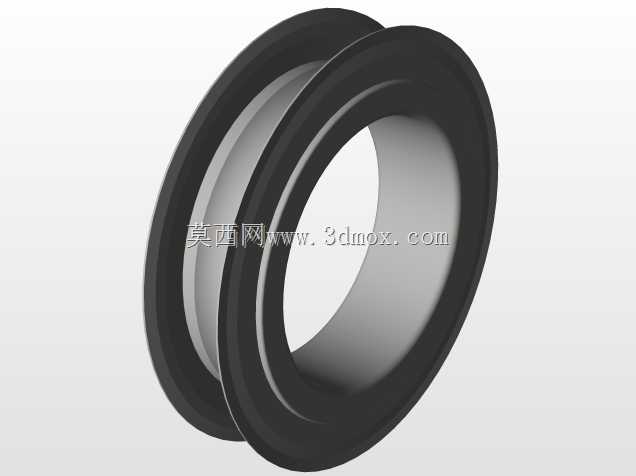

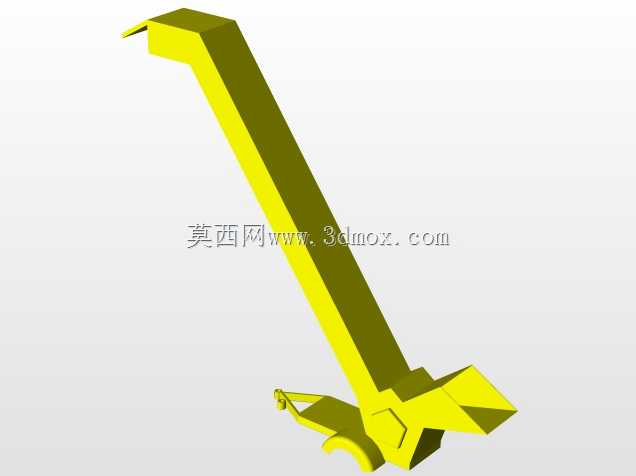

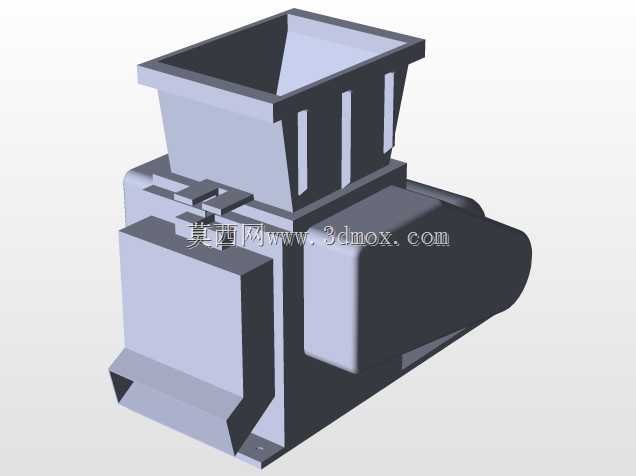

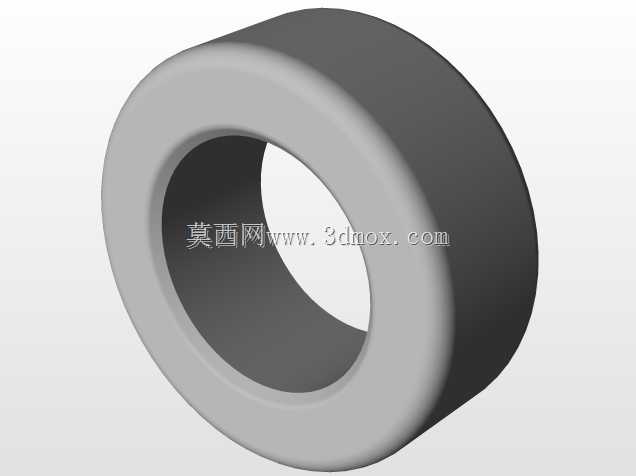

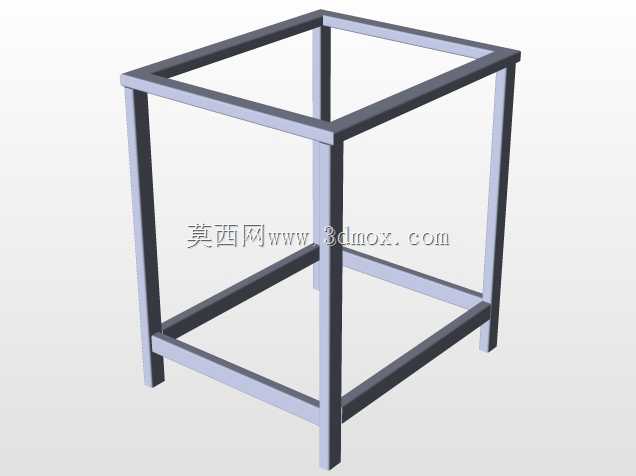

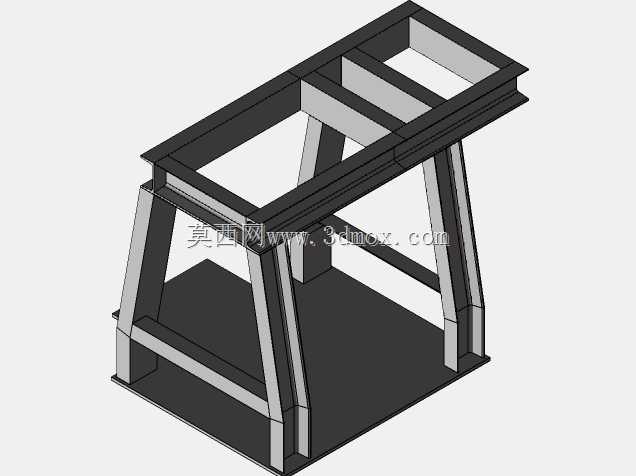

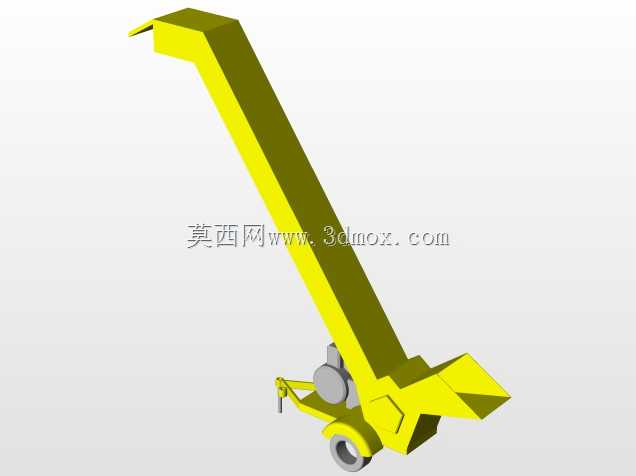

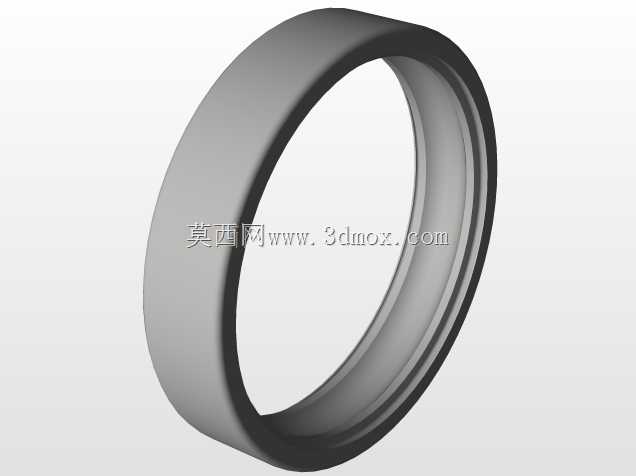

　　在机加工车间的日常生产场景里，金属切削、冲压工序产生的边角余料、块状废屑如果直接堆存，不仅占用大量仓储空间，锋利的边角还容易划伤转运人员，零散废料回炉重炼时也因块度不均导致熔炼效率低下，这类废料自动研磨设备正是为解决这一现场痛点设计。从结构设计逻辑来看，设备核心研磨腔体采用环形偏心回转结构，动研磨环与定研磨环之间的间隙可根据出料粒度需求调整，进料口设置在腔体侧上方，适配车间常见的废料输送带直接落料，无需额外增设提升上料机构，能直接嵌入现有废料回收流水线的布局中。设备的安装边界充分考虑了车间紧凑布局需求，整体底座采用一体式焊接钢结构，地脚螺栓孔位按照标准工业设备安装间距预留，不需要额外做特殊地基处理，普通硬化车间地面即可完成固定，

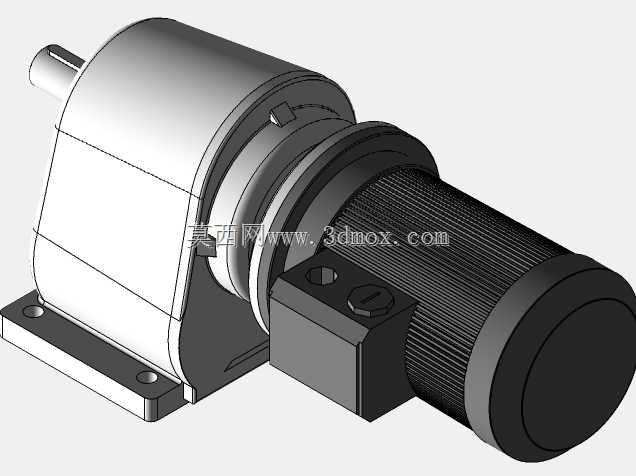

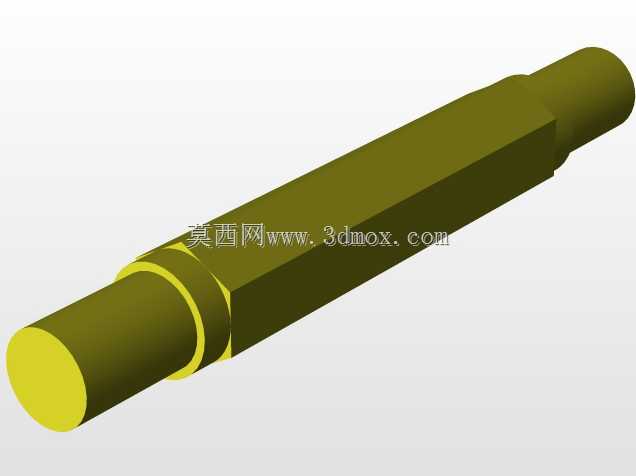

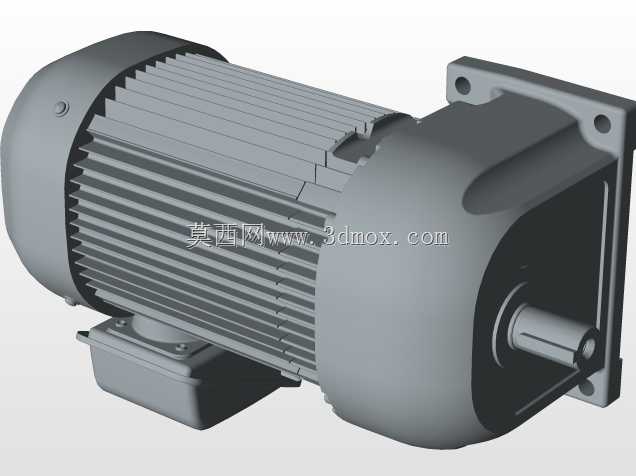

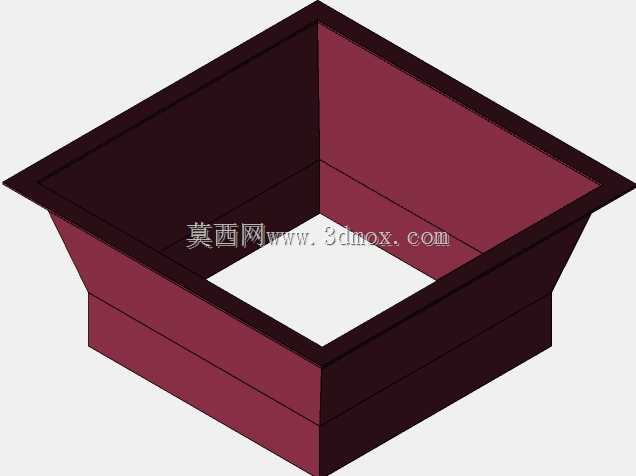

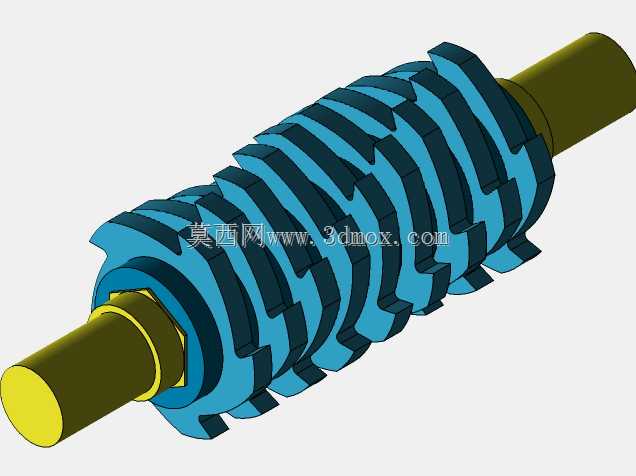

　　设备侧面预留的检修口位置刚好避开车间常规管线排布高度，日常维护更换研磨衬板时不需要拆解周边管线。功能层面，设备运转时动环做偏心回转运动，对进入腔体的块状废料产生挤压、磨削复合作用力，能将厚度在15mm以内的钢质、铝质边角料研磨成均匀的颗粒状料，研磨后的料粒粒度控制在3mm以下，完全满足回炉投料的块度要求，同时设备腔体内部设置了挡料凸台，避免高速研磨过程中废料飞溅出腔体，不需要额外加装外围防护网。设计过程中特意将传动机构设置在设备顶部，和下部研磨腔体做密封隔离，避免研磨产生的细屑进入传动轴承位，延长核心部件的维护周期，设备的出料口采用下倾斜式结构，研磨完成的料粒可直接落入下方的收集料斗或者衔接输送管道，不会在腔体内存料积料。

　　从实际使用场景适配来看，这类设备既可以单机布置在冲压车间的废料出口处，单台处理能力适配中小型冲压班组的日废料产出量，也可以多台串联布置在集中废料处理线上，针对不同材质的废料分批次研磨处理，设备的回转部件做了动平衡校准，满负荷运转时的振动量控制在工业设备允许范围内，不会对周边精密加工设备的运行精度产生干扰。整体结构没有冗余的复杂构件，所有易损件都采用快拆式固定结构，车间维修人员不需要专用工装就能完成衬板、紧固件的更换，适配制造车间一线的运维能力水平。
