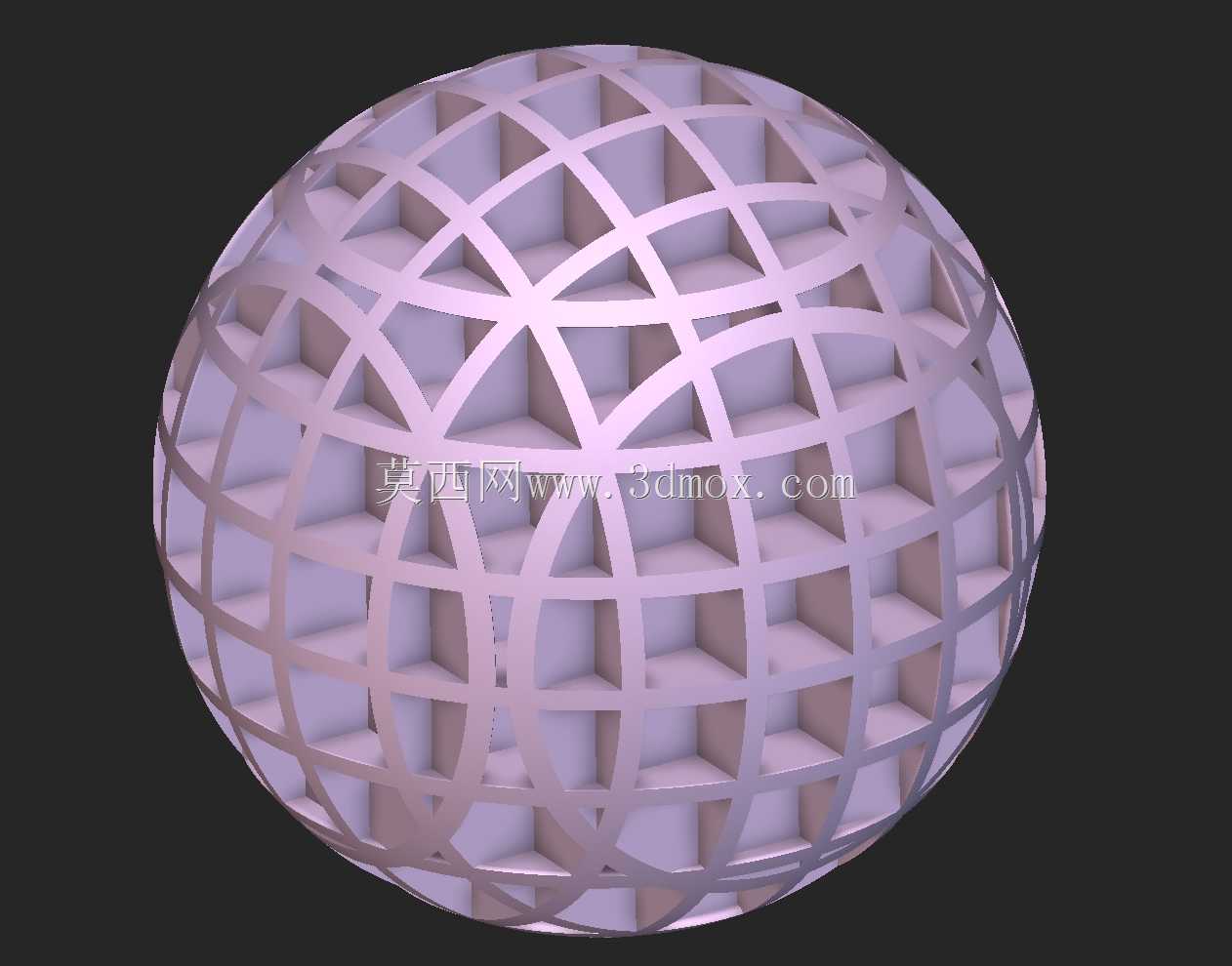

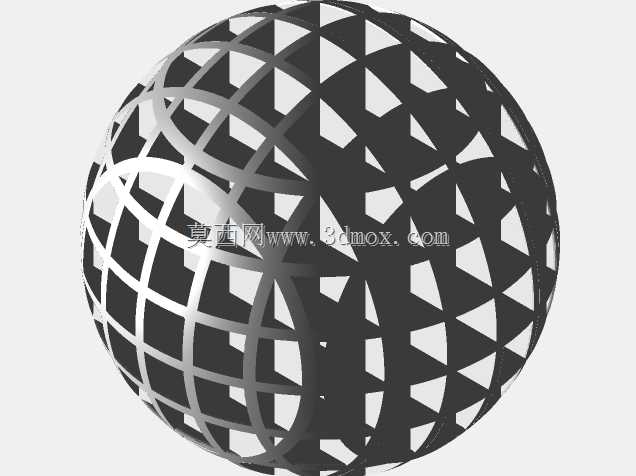

这类晶格镂空球体结构,在轻量化结构验证、缓冲吸能组件研发、增材制造工艺测试场景中应用十分广泛。不同于传统实心球体的均质结构,该设计将泡沫晶格的拓扑构型均匀映射到直径60mm的球体外廓上,整体外边界严格控制在60mm直径的球形包络内,不存在超出包络的凸起或异形结构,可直接适配对应尺寸的安装腔体,不需要额外做轮廓修型处理。从结构特性来看,镂空的晶格筋条均匀分布在球体径向与环向方向,筋条之间形成连续的连通孔隙,既保留了球体的整体外形轮廓,又将整体重量控制在同尺寸实心球体的15%以内,同时晶格结构的连续传力路径,能让球体在承受径向冲击载荷时,通过筋条的微变形逐层吸收冲击能量,不会像实心球体那样出现应力集中导致的局部碎裂问题。
在实际工程应用中,这类结构常被用作缓冲衬垫的核心填充单元,放置在精密设备运输包装的缓冲层内,相比传统的发泡泡沫材料,该晶格结构的吸能效率可提升40%以上,且力学性能一致性更好,不会出现传统发泡材料密度不均导致的缓冲性能波动问题;也可作为流体介质的分散填料,放置在混合反应腔体内部,连通的孔隙结构能让流体穿过球体时形成多股紊流,提升不同介质的混合均匀度,同时球体的镂空结构不会产生过大的流阻,避免流体输送过程中出现过多的压力损耗。设计过程中,首先确定60mm的球形基准外廓,将基准球体作为晶格映射的目标曲面,选取泡沫类晶格的单胞构型,调整单胞尺寸与筋条厚度参数,确保单胞在球面映射过程中不会出现局部筋条过细或孔隙堵塞的问题:
筋条厚度统一控制在1.2mm,既满足多数增材制造工艺的最小成型壁厚要求,也避免筋条过厚导致整体重量超标;单胞尺寸设置为8mm,保证球体表面的孔隙分布均匀,不会出现局部孔隙过大或过小的问题。在结构拓扑优化阶段,需要对球体的径向受力路径做仿真验证,调整不同纬度位置的筋条连接角度,确保球体在任意方向承受径向压力时,都有至少三组连续的筋条参与传力,避免局部结构失稳。同时要校核所有镂空位置的拔模或成型角度,针对光固化3D打印工艺,所有筋条的成型面角度都大于45度,不需要额外添加支撑结构即可完成打印,减少后处理的工作量;针对选择性激光烧结工艺,镂空的连通孔隙可以让未烧结的粉末顺利从球体内部流出,不会出现粉末残留封闭在腔体内部的问题。
这类结构也常被用于机床加工中的工艺验证环节,作为复杂曲面镂空结构的加工测试件,用来验证多轴联动加工的路径规划精度,或是增材制造设备的成型精度,通过测量球体不同位置的筋条厚度、孔隙尺寸、整体圆度误差,即可快速判定设备的加工精度是否满足要求。在安装适配方面,由于整体是标准球形外廓,可直接适配现有标准直径的球座、球铰安装位,不需要重新设计配套的安装结构,替换原有实心球体时,仅需确认安装位的夹持范围覆盖60mm直径即可,不需要做额外的结构改动。相比传统的钻孔镂空球体,这种拓扑生成的晶格结构筋条过渡更平滑,不存在钻孔加工产生的应力集中尖角,在循环载荷作用下的疲劳寿命可提升2倍以上,适合长期承受交变载荷的应用场景。
