CA6140车床杠杆式传动支撑构件

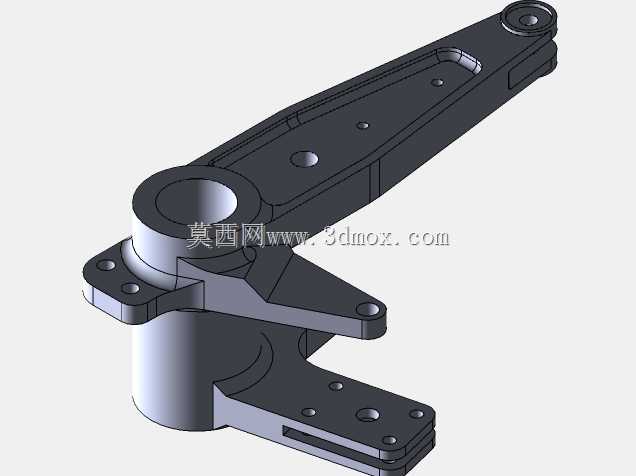

　　在普通卧式车床的进给传动与操作机构体系中，这类带多安装位的杠杆式支撑构件承担着力的传导、行程换向以及部件定位的核心作用，是CA6140系列车床操作机构里不可缺少的受力零件。从结构布局来看，构件主体采用长悬臂加回转基座的组合形式，基座位置设置大直径通孔作为主回转支撑位，孔位周边预留了环形贴合面，用于和轴套、销轴类零件配合，保证构件绕固定轴转动时的同轴度，避免长期受力后出现回转卡滞、磨损不均的问题。悬臂部分沿长度方向分布了多个不同直径的安装孔位，靠近基座的位置设置了带凸台的侧伸支耳，用于连接拉杆、拨叉类传动零件，将操作手柄或者进给凸轮的作用力传递到对应的滑移齿轮、离合器部件上，实现车床进给量切换、正反转控制或者主轴启停的动作传递。悬臂末端的孔位则用于连接复位弹簧或者行程限位部件，保证操作动作完成后构件能够回到初始位置，避免出现传动脱节、档位卡滞的故障。

　　从安装边界来看，主回转孔的轴向长度需要匹配车床床头箱或者进给箱内部的安装空间，孔的内径公差需要和配合销轴保持间隙配合的精度范围，既不能过紧导致转动阻力过大，也不能过松出现传动间隙过大、档位定位不准的问题。各个安装支耳的平面度需要控制在合理范围内，保证连接的传动零件端面能够完全贴合，避免受力时出现偏载，导致支耳根部出现应力集中甚至断裂的情况。构件上的多个减重凹槽并非随意设置，而是在保证整体结构强度的前提下，去除非受力区域的多余材料，降低构件自身重量，减少转动时的惯性力，让操作手感更轻盈，同时也能降低铸件的材料成本，减少铸造过程中出现缩孔、砂眼的概率。

　　在实际应用场景中，这类构件长期承受交变载荷的作用，每次操作切换档位时，支耳位置都会承受拉杆传递的拉压力，主回转孔位置会持续承受摩擦作用力，因此在结构设计时，主回转孔位置预留了足够的壁厚，支耳和主体连接的位置做了圆弧过渡处理，避免直角位置出现应力集中，延长零件的使用寿命。各个安装孔的位置度公差需要严格控制，保证装配后各个传动部件的行程符合设计要求，不会出现行程不足导致档位挂接不到位，或者行程过大导致部件碰撞的问题。从装配逻辑来看，这类构件安装时需要先将铜套或者轴套压入主回转孔内，再通过销轴固定在箱体的安装支座上，之后依次连接各个支耳上的传动拉杆、复位弹簧，调整好各个连接点的间隙，保证构件转动全程无卡滞，传动动作顺畅无虚位。在车床的日常维护中，这类构件的主回转孔位置需要定期加注润滑油，减少摩擦磨损，同时需要检查各个安装孔位的磨损情况，如果出现孔位椭圆、支耳变形的问题，需要及时更换，避免出现传动失效，导致车床操作故障，影响加工精度甚至引发安全问题。这类杠杆构件的结构看似简单，但每一处孔位的位置、每一个凸台的尺寸都和车床的操作行程、传动比直接相关，设计时需要结合整个操作机构的运动轨迹做仿真验证，保证构件在整个转动行程内不会和周边的箱体壁、其他传动零件发生干涉，同时保证传递的力能够顺畅到达对应的执行部件，让操作动作精准可靠。
