CA6140车床专用铰接式连接支座结构

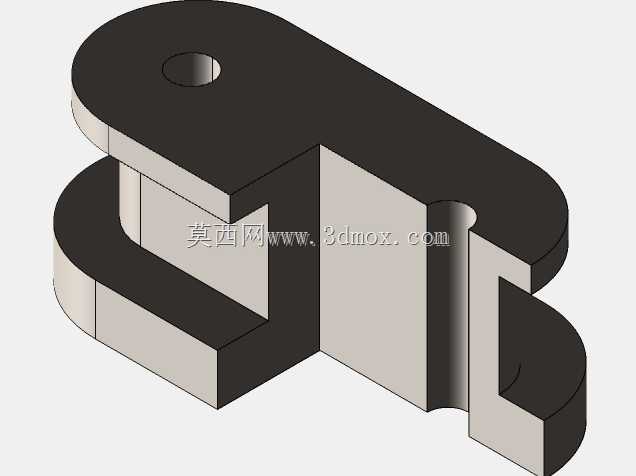

　　在普通卧式车床的进给传动与溜板箱辅助机构排布中，这类双端带孔的叠层铰接支座是承担连杆类部件摆动支撑的核心小件，日常设备大修、原厂备件替换时经常遇到这类非标准定制件的测绘建模需求，很多刚接触机床维修建模的工程师容易忽略这类小件的安装公差要求，导致装配后出现连杆卡滞、传动间隙超差的问题。从结构功能来看，该零件采用上下叠合的双夹板式主体设计，一端为整圆通孔结构，用于穿装固定铰接销轴，作为整个支座的固定旋转基准端，该孔的同轴度、孔壁表面粗糙度直接决定了铰接摆动的顺畅度，建模时需要严格匹配对应销轴的公差带，通常选取H7间隙配合公差，保证销轴穿装后无径向窜动同时可灵活转动。另一端为开口式卡槽搭配半圆弧定位面，用于卡接配套的传动拨叉或者连杆端头，

　　开口槽的宽度尺寸需要严格匹配被连接件的厚度，预留0.02-0.05mm的装配间隙，避免工作过程中出现侧向卡滞，半圆弧面的半径需要与对接件的圆柱端头完全贴合，保证传力过程中接触面受力均匀，不会出现局部应力集中导致的零件变形。设计思路上采用等强度的变截面轮廓，主体连接段的厚度根据两端铰接点的传力扭矩计算确定，在保证整体结构刚性的前提下尽可能去除非受力区域的多余材料，降低零件自身重量，减少摆动过程中的惯性负载，避免车床高速进给换向时出现连接件抖动的问题。零件的上下两层夹板之间的间距尺寸是安装边界的核心参数，该尺寸需要完全容纳对接连杆的端头厚度，同时两侧夹板的平行度公差需要控制在0.03mm以内，避免装配后连杆出现偏磨。

　　两端铰接孔的中心距是决定传动比准确性的关键尺寸，建模时需要严格按照车床原机的传动链尺寸链计算结果确定，中心距偏差过大会导致传动行程不足或者超程，直接影响车床进给机构的动作准确性。从实际应用场景来看，这类支座主要安装在CA6140车床的溜板箱内部，用于连接操作手柄连杆与进给换向机构，承担操作力的传递与换向动作的摆动支撑，日常设备操作中频繁的正反向进给换向会对该零件的铰接孔造成持续磨损，当孔壁磨损量超过0.1mm时就会出现操作手柄空程量大、换向定位不准的问题，需要及时更换备件。建模过程中需要注意零件的棱角倒钝处理，所有非配合面的锐边都需要做0.5mm的倒角，避免装配过程中刮伤操作人员或者损坏相邻的密封元件，

　　配合面的边缘需要做1mm的导入倒角，方便销轴与对接零件的快速装配。零件的材质通常选取45号钢，整体进行调质处理达到HB220-250的硬度要求，铰接孔内壁需要做高频淬火处理，硬度达到HRC40-45，提升孔壁的耐磨性能，延长零件的使用寿命。安装时需要先将对接连杆端头卡入两层夹板之间的卡槽内，对齐半圆弧定位面后穿装活动销轴，再将固定端的销轴穿入床身对应的安装座孔内，锁紧销轴两端的挡圈后手动摆动支座，检查整个铰接动作是否顺畅无卡滞，确认无异常后再连接相邻的传动部件，完成整个机构的装配。这类零件虽然外形尺寸不大，属于机床的小型结构件，但在整个进给操作机构中起到的传力与支撑作用不可替代，建模时任何一个尺寸的偏差都可能导致整个操作机构动作失效，因此需要对每个安装边界、配合尺寸都做严格的公差校核，保证加工后的零件可以直接替换原机备件，不需要二次修配。
