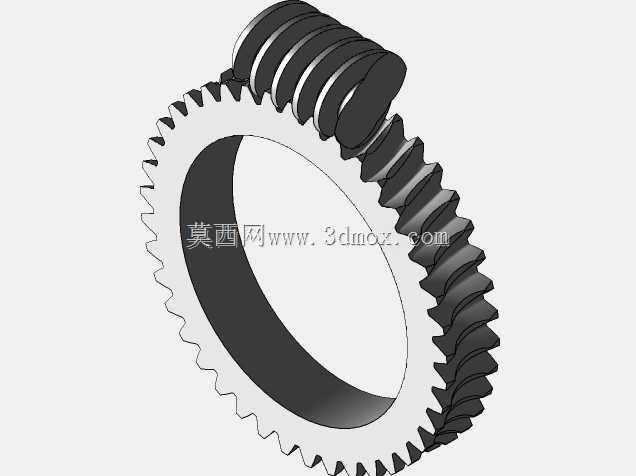

CA6140车床配套蜗轮蜗杆啮合传动结构

　　在普通卧式车床的进给传动链中，蜗轮蜗杆副是实现大减速比、平稳扭矩传递的核心部件之一，这套适配CA6140车床的蜗轮蜗杆结构，主要承担溜板箱、进给箱内的运动换向与减速增扭功能，匹配车床主轴到刀架的进给运动传递需求，可在低速重载的切削工况下保持稳定的传动精度，避免进给爬行导致的工件表面加工质量缺陷。从实际装配场景来看，该蜗轮采用渐开线齿形设计，与配对蜗杆的轴向齿距完全匹配，齿面啮合接触斑点沿齿高、齿长方向的分布符合普通车床进给机构的精度要求，安装时需保证蜗轮与蜗杆的轴线空间交错角为90度，中心距偏差控制在普通车床传动件的允许公差范围内，避免出现啮合间隙过大导致的反向死区，或是间隙过小引发的齿面异常磨损、运转卡滞问题。

　　设计过程中优先考虑了车床日常加工的工况特性：蜗杆采用单头结构，可获得更大的单级减速比，减少进给传动链的零件数量，压缩传动链的累积误差，同时蜗杆齿部的螺旋升角经过匹配计算，满足传动自锁性要求，在刀架承受切削反作用力时可避免出现进给窜动，保障螺纹加工、端面车削工序的走刀稳定性。蜗轮的轮缘部分采用适合与钢制蜗杆配对的耐磨材质设计思路，齿部经过参数化建模完成渐开线齿形的精确拟合，每个轮齿的齿厚、齿高均按照普通车床传动件的受力要求核算，可承受车削加工时的断续切削冲击，不会出现轮齿崩断的失效问题。从安装边界来看，蜗轮的内孔尺寸、键槽规格完全匹配CA6140车床对应传动轴的安装尺寸，轮毂的轴向长度适配溜板箱或进给箱内的轴承安装间距，

　　无需额外修改安装位即可完成替换装配；蜗杆的轴颈尺寸、支撑位长度也与原车的轴承座、密封位尺寸对应，两端的轴端结构可直接匹配原有的联轴器或手轮连接结构。在实际使用场景中，这套蜗轮蜗杆副除了应用在CA6140车床的进给系统中，也可作为同规格卧式车床的备件替换使用，日常维护时只需按照车床润滑要求定期加注润滑脂，即可保证齿面的充分润滑，降低齿面磨损速率，延长传动副的使用寿命。建模过程中完整还原了轮齿的啮合状态，可清晰观察到蜗杆螺旋齿面与蜗轮轮齿的接触位置，能够用于机床维修时的结构认知、装配工艺参考，也可作为传动机构设计时的参数参考样本，帮助设计人员快速理解交错轴齿轮传动的啮合特性，核对中心距、齿形参数、安装尺寸的匹配关系，

　　避免设计阶段出现参数匹配错误导致的装配干涉、传动失效问题。不同于通用型蜗轮蜗杆结构，这套结构完全针对CA6140车床的安装空间做了适配，蜗轮的外径尺寸、齿宽参数均经过原车空间校核，装配时不会与箱体内的其他传动零件发生运动干涉，蜗杆的轴向窜动间隙调整位也与原车的调整垫片结构匹配，维修更换时可沿用原有的间隙调整工艺，无需重新设计调整机构。在切削工况下，当主轴传递的扭矩经过蜗杆输入时，单头蜗杆带动蜗轮旋转，可将高转速的输入运动转换为低转速大扭矩的输出运动，驱动刀架完成纵向、横向的进给动作，在车削公制、英制螺纹时，精确的传动比可保证主轴转速与进给速度的匹配关系，避免出现乱牙、螺距误差超差的加工问题。齿形设计时充分考虑了普通车床的加工精度等级，没有采用过高精度等级的齿形参数，在保证传动平稳性的前提下控制了零件的加工难度，适配普通机加工车间的制造能力，备件生产时无需使用高精度的专用齿轮加工设备即可完成制造，降低了备件的采购与维护成本。
