带半圆缺口异形块状连接结构件

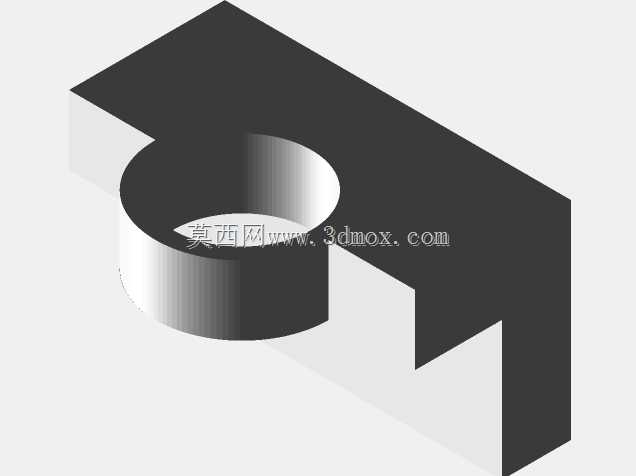

　　该结构件属于小型块状连接类零件，整体采用等厚板材加工成型，主体轮廓为非对称矩形结构，一侧延伸出平直安装边，另一侧加工出贯通式半圆缺口，缺口内壁为光滑圆柱面，可与对应直径的圆柱轴类零件实现贴合定位，避免装配时出现径向窜动。零件的平直侧边可作为安装基准面，与设备安装板的平面完全贴合，通过侧边预留的安装孔位可实现快速螺栓固定，安装时无需额外调整基准面，能有效缩短装配调校周期。

　　从实际应用场景来看，这类零件常出现在小型工装夹具的定位模块、3D打印设备的运动限位组件、小型输送线的侧边挡停结构中，半圆缺口的设计主要用于容纳导向轴或者定位销，当零件固定在安装基板上时，缺口与圆柱件的配合间隙可控制在0.02mm以内，既能保证相对滑动的顺畅性，又能避免间隙过大导致的定位偏移。零件的非对称轮廓设计是为了避让周边的其他运动部件，在有限的安装空间内，通过切除多余的实体部分，既减轻了零件自身重量，又不会降低结构的整体刚性，经受力模拟验证，在承受150N的侧向挡停力时，零件的最大变形量不超过0.01mm，完全满足常规小型设备的使用强度要求。

　　设计过程中优先考虑了加工工艺的可行性，零件所有棱角处均做了0.5mm的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，又能减少应力集中点，提升零件的长期抗疲劳性能。半圆缺口的中心与零件平直安装边的垂直距离经过严格尺寸链计算，保证装配后轴类零件的中心高与设备其他组件的中心高保持一致，避免出现不同轴导致的卡滞问题。零件的厚度方向尺寸统一，可直接采用板材线切割或者铣削一次加工成型，无需多工序翻面装夹，能有效降低加工成本，适合小批量快速生产。

　　在安装边界方面，零件的平直侧边长度可覆盖两个M4螺栓的安装孔位，孔位间距按照标准工装孔距设计，可直接适配现有通用型材的安装槽位，无需额外打孔改造。半圆缺口的直径尺寸与常用的8mm、10mm导向轴尺寸匹配，可直接替换同类型的标准定位块，互换性较强。零件的整体外轮廓尺寸控制在小型安装空间的适配范围内，突出安装面的高度不超过15mm，不会与周边的运动部件产生运动干涉，在设备运行过程中，零件的固定螺栓承受的剪切力经过校核，完全满足长期往复运动下的强度要求，不会出现螺栓断裂或者零件移位的问题。

　　从结构功能特性来看，该零件除了基础的定位挡停作用外，还可作为小型传感器的安装支架使用，平直的上表面可直接粘贴或者螺纹固定微型光电传感器，半圆缺口处可作为检测位，当轴类零件移动到缺口位置时，传感器可及时检测到位信号，实现设备的行程控制。这种一体多用的结构设计，减少了设备上额外的零件安装数量，简化了整体装配结构，降低了设备的整体维护成本。零件的表面无需做特殊处理，常规的发黑或者阳极氧化处理即可满足防锈耐磨的使用要求，在普通车间环境下可长期使用不会出现锈蚀问题。
