立式锥底带阀储料罐体结构设计

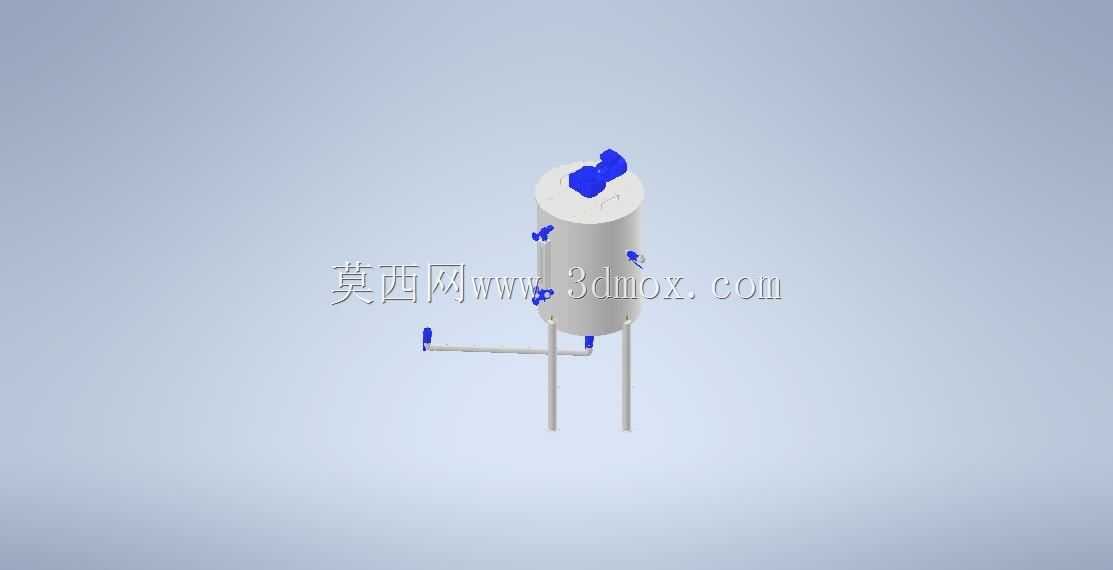

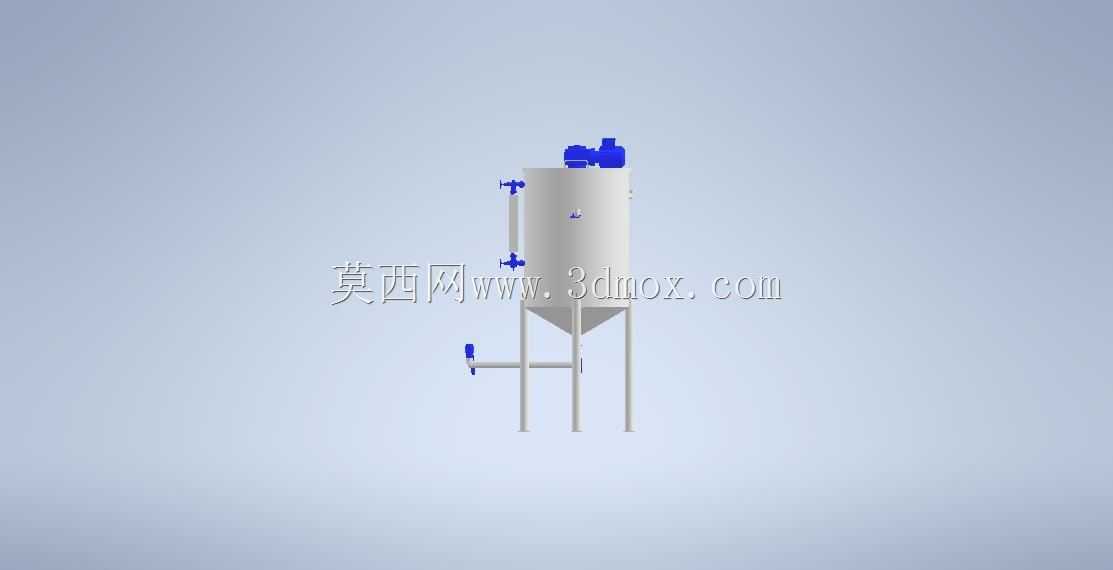

　　该立式锥底储料罐体主要面向散状固态物料、低粘度流体物料的中转暂存场景，常见于精细化工、粮油加工、塑胶改性生产的车间工序衔接环节，可布置在配料工序上游、成品包装工序前端，作为工序间的物料缓存单元，平衡前后段生产节拍差，避免上游设备频繁启停、下游设备待料断供。从结构设计逻辑来看，罐体采用上直下锥的经典构型，直筒段承担主要储料容积，锥段角度根据常见散料安息角设置，可保障物料依靠自重顺利下滑至底部出料口，无需额外增设强制破拱机构即可应对大部分流动性较好的颗粒、粉体物料，减少设备运行能耗与故障点。顶部预留的驱动安装位可适配搅拌机构、除尘泄压组件，当存储易吸潮结拱的粉体物料时，可加装低速搅拌桨破除料拱，

　　存储易挥发流体时可加装呼吸阀平衡罐内外压力，适配不同物料的存储需求。罐体侧面设置的多组阀门接口，分别承担不同功能：高位接口可接入料位检测元件，实时反馈罐内物料存量，给上下游设备提供启停信号；中位接口可作为取样口、备用进料口，方便生产过程中抽检物料性状，或在主进料口检修时临时切换进料路径；底部出料口配置的直通式阀门，可通过手动或气动执行器控制出料流量，匹配下游输送设备的进料速率，避免物料冲料溢出。支撑结构采用三根均匀分布的支腿，支腿与罐体直筒段下部采用焊接连接，连接处增设加强筋板分散载荷，避免长期满载状态下支腿与罐体连接位置出现应力开裂；支腿底部预留地脚安装孔，可通过膨胀螺栓与车间混凝土地面固定，

　　安装时需保证罐体垂直度偏差不超过千分之一，防止锥段物料偏载导致下料不畅、罐体侧倾。管路布局方面，出料管路沿支腿侧面敷设，减少悬空管路的振动载荷，管路与阀门连接采用法兰连接形式，方便后期检修更换密封件，避免跑冒滴漏。设计过程中优先考虑了物料流动的顺畅性，锥段内壁做圆弧过渡处理，无直角死角，减少物料残留，降低换料清理的工作量；罐体壁厚根据常规储料工况的静压力计算取值，直筒段上部壁厚稍薄，下部靠近锥段位置适当加厚，在保证结构强度的前提下控制整体重量，降低制造成本与安装难度。顶部驱动位的安装法兰采用标准尺寸设计，可适配市面上主流的搅拌、除尘配件，无需额外定制转接件，降低用户的配件采购成本。

　　侧面阀门接口的高度设置充分考虑了操作人员的站立操作高度，手动阀门的操作手轮距离地面高度控制在1.2米至1.5米区间，无需借助登高梯即可完成开关操作，提升日常操作的便利性。在安装边界方面，罐体整体占地尺寸紧凑，支腿外沿形成的安装范围可适配大部分车间的预留安装空间，顶部预留的检修空间需满足驱动设备拆装需求，出料口下方需预留足够空间安装输送设备或接料容器，侧面阀门操作侧需预留不小于0.8米的操作通道，方便日常巡检与阀门操作。该结构可根据实际存储物料的特性调整罐体容积、锥段角度、阀门通径，适配不同产能的生产线需求，整体结构无复杂异形构件，加工制造难度低，后期维护保养便捷，可满足中小产能生产线的物料暂存需求。
