CA6140车床用叉形铰接连接零件结构

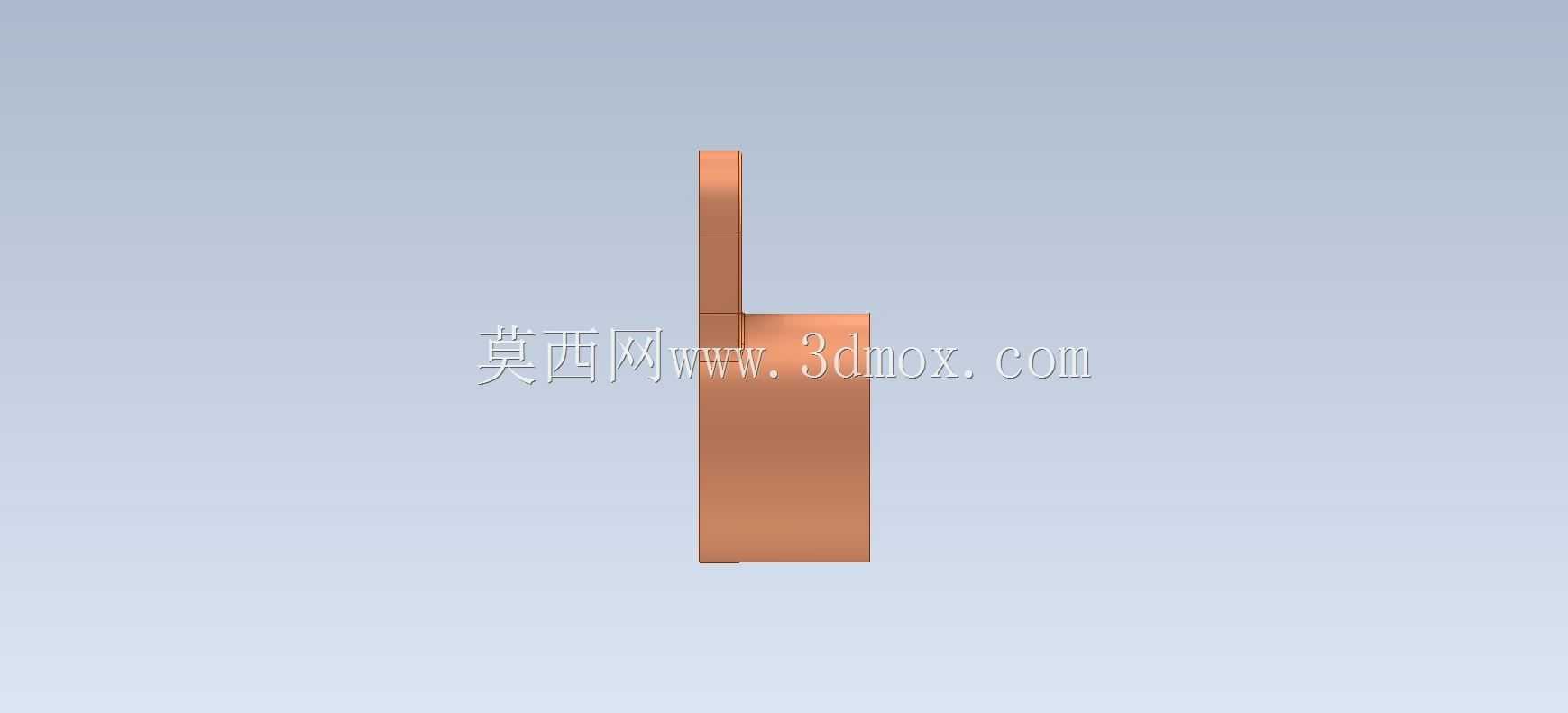

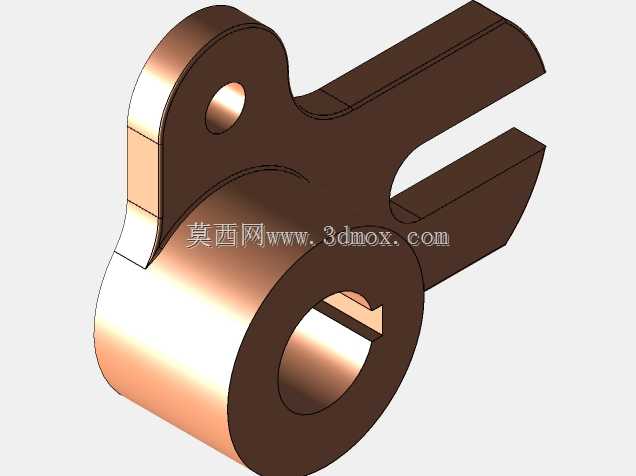

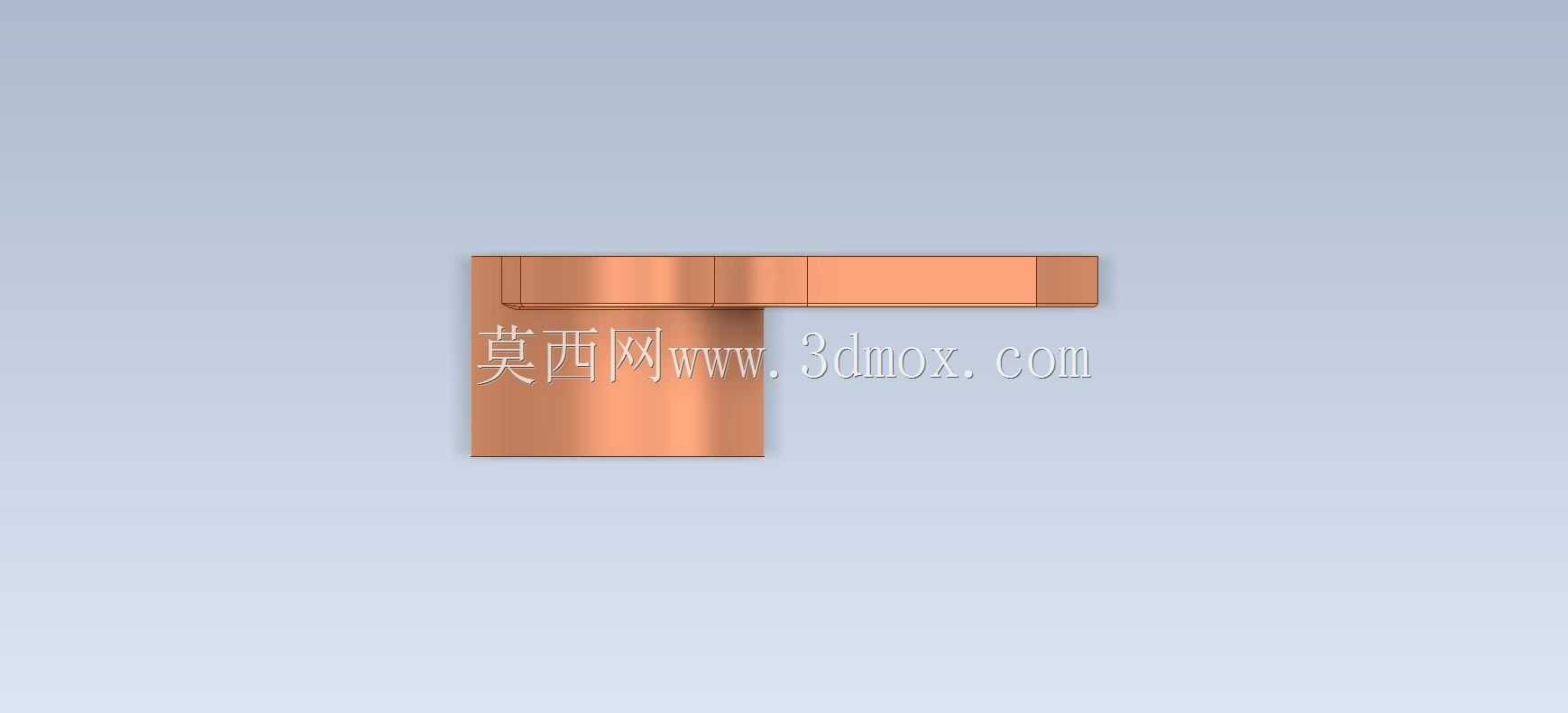

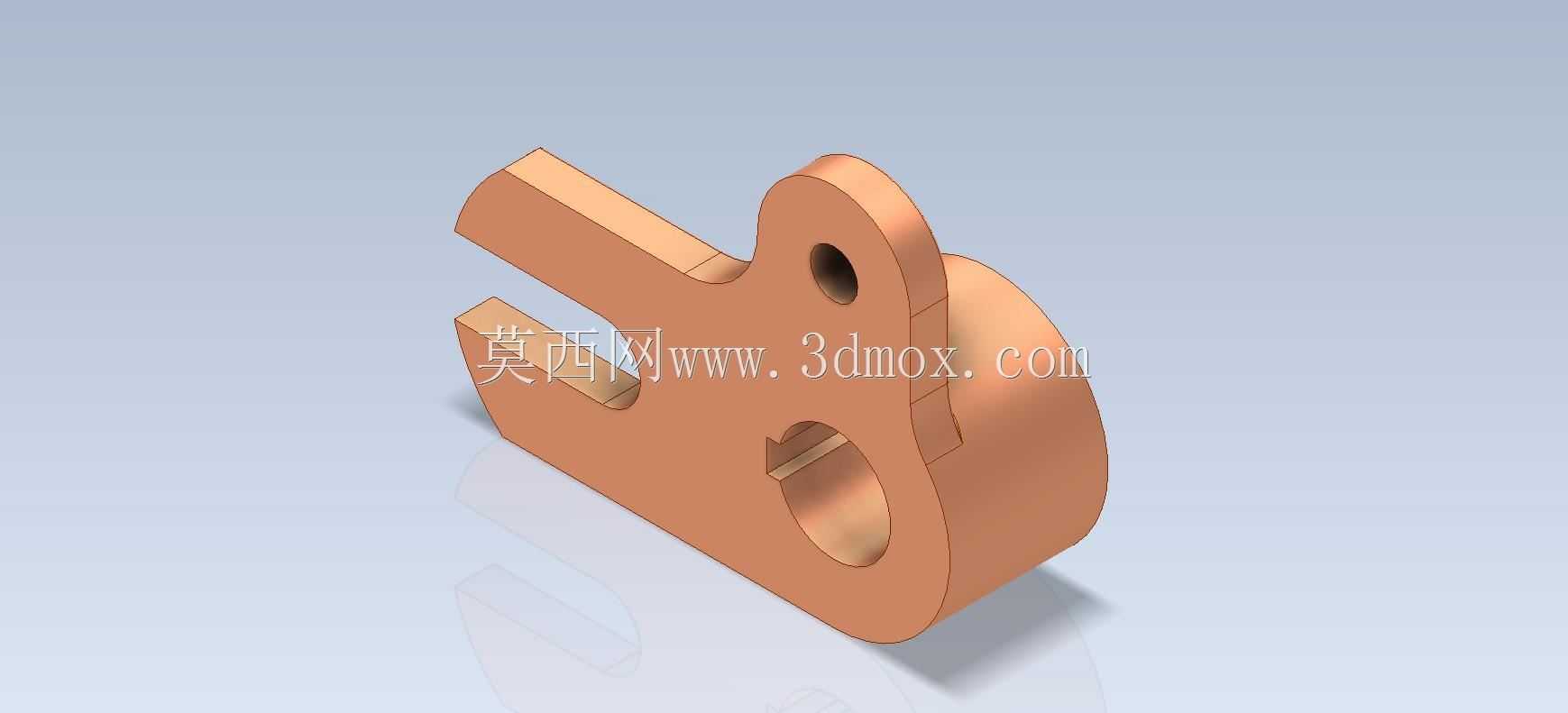

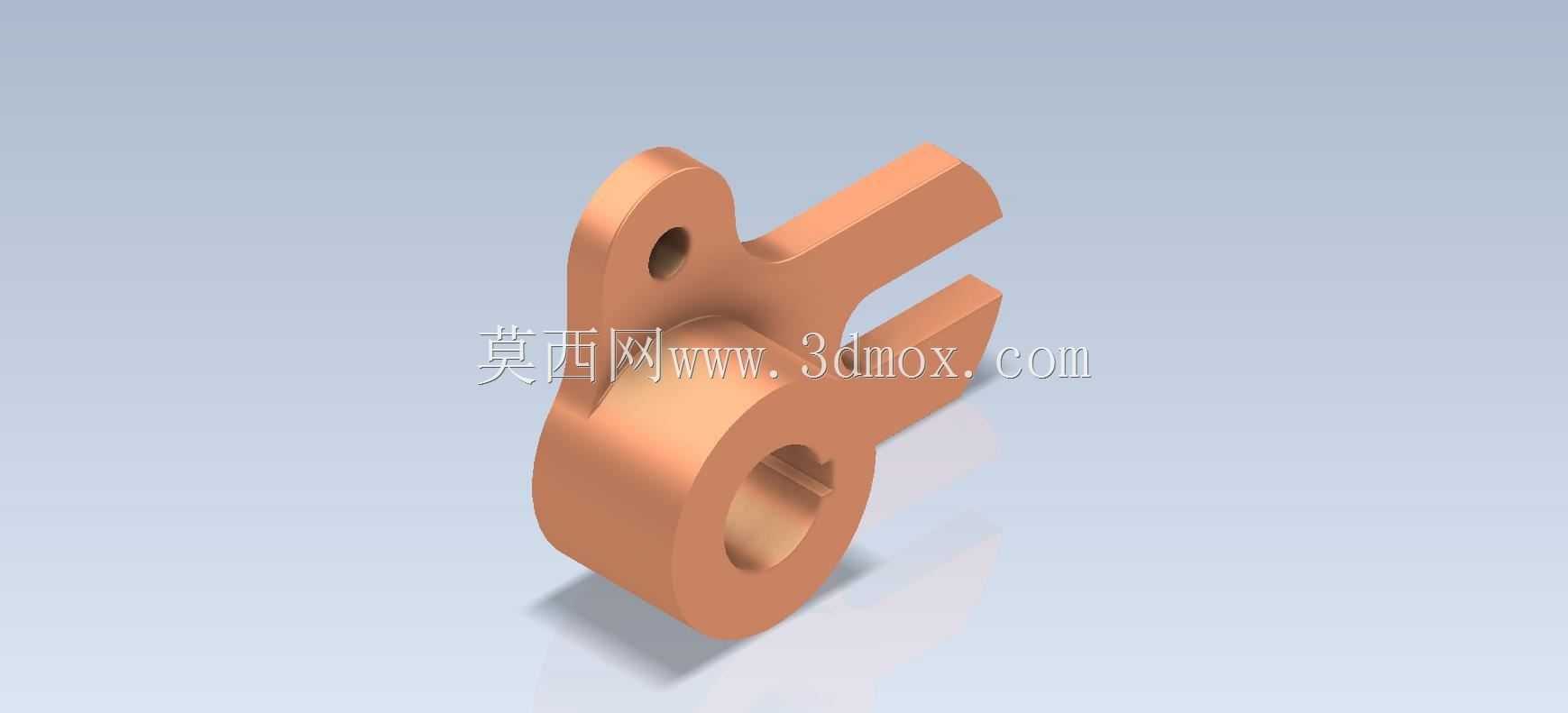

　　在普通卧式车床的进给传动与操作机构体系中，这类叉形铰接零件承担着运动传递、档位切换的核心连接作用，常见于溜板箱操作联动机构、进给换向拨叉组的配套连接点位，是手动操作指令传递到执行部件的关键中间传力构件。从实际装机场景来看，这类零件需要在频繁的小角度摆动、间歇性推拉载荷下长期工作，既要保证铰接转动的灵活性，又要承受操作时的瞬时冲击力，因此结构设计上采用了一体成型的叉形开口与同轴铰接孔组合构型，避免分体装配带来的连接间隙累积。设计过程中首先要匹配安装边界的尺寸约束：下部的大直径铰接孔用于套入固定铰接销轴，孔的内径公差选取H7级精度，保证与销轴的间隙配合既能灵活转动，又不会因间隙过大产生传动旷量，孔的轴向长度根据安装位置的侧板间距确定，

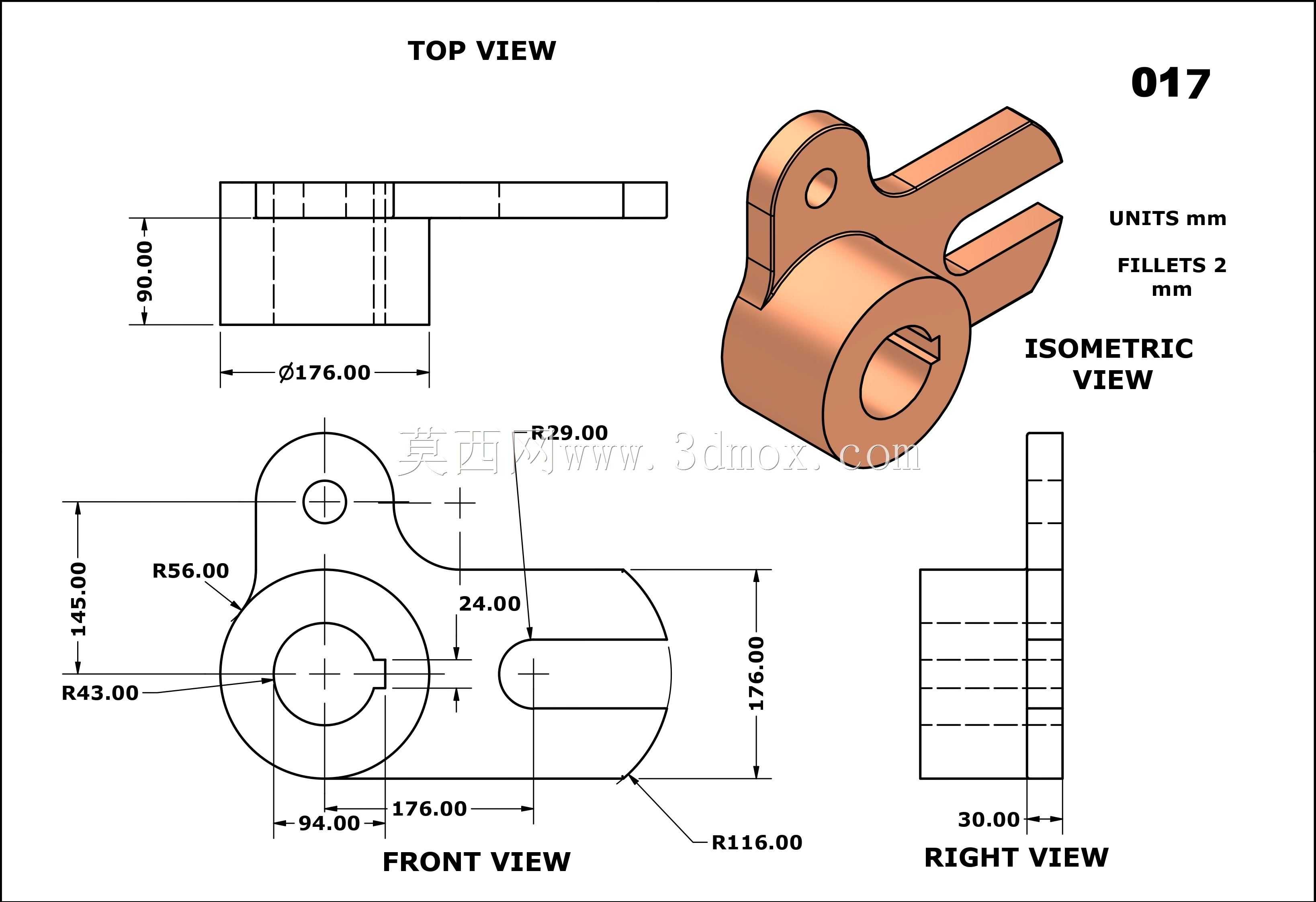

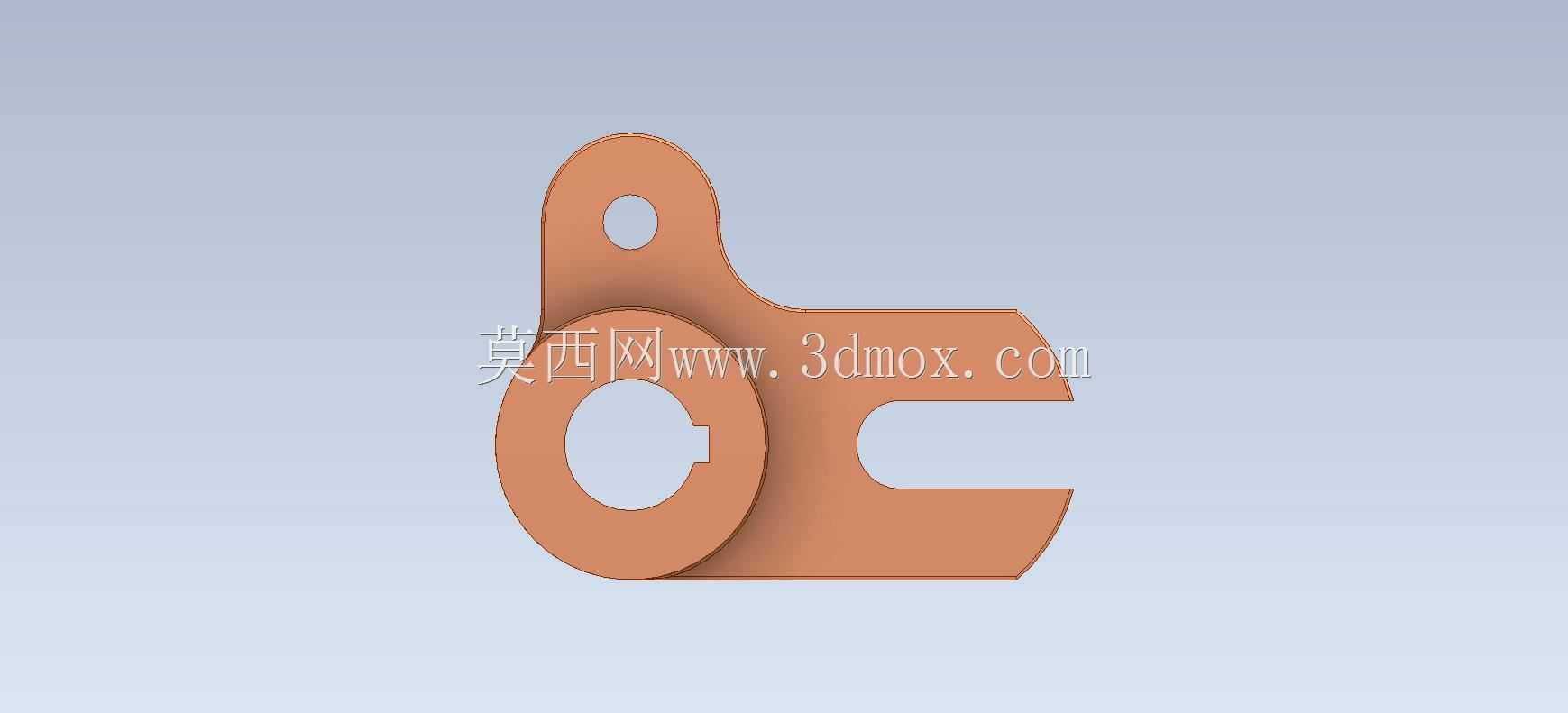

　　两端预留0.1-0.2mm的轴向窜动间隙，避免工作时出现卡滞。上部的叉形开口槽用于嵌入联动摆杆的连接端头，槽的宽度尺寸按照配合摆杆的厚度设计，两侧面的平行度公差控制在0.02mm以内，保证摆杆在槽内滑动时不会出现偏斜卡阻，叉臂上预留的小直径通孔用于安装圆柱销，实现与摆杆的铰接锁定，销孔的位置度需要严格管控，保证装配后摆杆的摆动行程符合操作机构的行程设计要求。上部延伸出的扁方凸台是操作力的直接受力点位，凸台的厚度与相邻的拨块卡槽尺寸匹配，侧面与卡槽的接触面做了小倒角处理，减少装配时的切入阻力，同时避免长期受力后出现棱边压溃变形。从结构受力角度分析，零件的转角位置都做了R2-R3的圆角过渡，避免热处理和受力时出现应力集中，

　　整体材质选用45号钢，表面做发黑防锈处理，铰接孔内表面粗糙度要求达到Ra1.6，减少销轴转动时的磨损量，延长零件的更换周期。建模过程中需要重点关注几个工艺性细节：叉形开口的槽底位置要预留退刀槽，方便铣削加工时刀具退出，避免槽根出现残留凸台影响装配；所有孔的端口都做了0.5×45°的倒角，既方便销轴装配导入，也能去除加工毛刺；零件的非配合面粗糙度要求为Ra6.3，在满足外观要求的前提下降低加工成本。实际装机测试时，这类零件需要验证三个核心性能：一是铰接转动的灵活性，穿入对应销轴后应能在自重下灵活摆动，无卡滞点；二是受力后的变形量，在额定操作力作用下，叉臂的开口变形量不能超过0.05mm，避免出现脱槽风险；三是与周边零件的干涉检查，

　　在整个摆动行程范围内，零件的外轮廓不能与相邻的轴套、盖板、其他联动杆件发生运动干涉，保证操作动作顺畅。这类零件虽然尺寸不大，属于车床操作机构的小型配套件，但加工精度和结构合理性直接影响车床操作的手感和档位切换的可靠性，设计时不能忽略细节处的公差匹配和工艺性考量，否则很容易出现操作卡滞、档位脱开、零件过早断裂等故障，影响设备的正常使用。
