带绝缘安装结构的TO-220封装散热组件

　　在中小功率电力电子设备的板级装配环节，TO-220封装功率器件的安装散热一直是结构设计里容易踩坑的细节点，很多新手工程师在做布局时只关注器件的引脚间距、焊盘尺寸，往往忽略了安装固定环节的绝缘要求、散热贴合度以及周边空间预留，最后打样回来要么出现器件与散热片之间的耐压不足问题，要么螺钉锁紧后应力拉扯引脚导致焊盘开裂，甚至因为散热片选型过大挤占周边走线空间，给后续量产装配埋下隐患。这套带绝缘安装硬件的TO-220配套结构，就是针对这类板级功率器件安装场景做的适配设计，核心解决的是功率器件与散热件之间的绝缘隔离、可靠固定以及热传导路径匹配的问题。

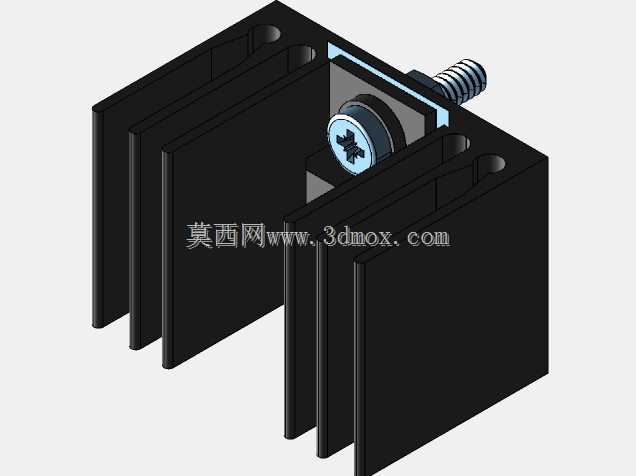

　　从实际应用场景来看，这类结构广泛用在低压直流电源、小型电机驱动板、线性稳压模块、小功率逆变器这类板载功率器件密度不高，但对绝缘可靠性有明确要求的设备里，尤其是AC-DC开关电源的一次侧功率管安装位置，因为一次侧带高压，器件金属散热片与电网侧连通，必须和接地的散热型材之间做可靠绝缘，一旦绝缘失效就会直接导致整个外壳带电，引发安全风险。这套结构里的绝缘件采用了套设在安装螺钉外侧的绝缘衬套搭配绝缘垫片的组合方式，衬套刚好穿过散热片的安装过孔，避免螺钉金属杆部和散热片孔壁直接接触，从径向和轴向两个方向阻断了导电通路，比传统只垫一层绝缘片的安装方式耐压冗余更高，哪怕装配时螺钉出现轻微偏斜，也不会出现绝缘间隙被击穿的问题。

　　设计思路上，这套结构没有采用一体化定制散热片的方案，而是把安装绝缘组件做成了通用适配结构，散热片部分采用多鳍片挤出铝型材，鳍片方向顺着设备内部的常规风道走向布置，鳍片间距留足了自然对流或者强制风冷的气流通道，不会因为积灰导致散热效率快速衰减。需要注意的是，这套结构的设计逻辑里特意标注了散热片的选型匹配边界，实际应用时不能盲目套用过大尺寸的散热型材，要根据器件的实际耗散功率计算所需热阻，匹配对应尺寸的散热片，不然不仅会占用过多PCB板上的安装空间，还会因为散热片重量过大，在振动工况下对器件引脚形成持续的应力拉扯，长期运行后容易出现引脚疲劳断裂的问题。

　　安装边界方面，这套绝缘安装组件适配的是标准TO-220封装的器件安装孔位，安装螺钉采用UNC 4-40规格的美制螺纹，适配市面上绝大多数通用TO-220散热片的安装孔尺寸，安装时螺钉的锁紧扭矩需要控制在合理区间，扭矩过大会压裂绝缘衬套或者导致器件陶瓷基板碎裂，扭矩过小则会让器件与散热片之间存在间隙，增大接触热阻导致散热效果打折扣。绝缘垫片的尺寸刚好覆盖TO-220器件的金属散热面区域，边缘比器件金属面多出1mm左右的绝缘余量，避免装配偏移导致的边缘爬电距离不足。整个安装结构在PCB上的投影边界需要提前在布局时预留出来，除了散热片本身的长宽尺寸，还要在鳍片的延伸方向留出至少3mm的气流通道空间，安装孔位周边2mm范围内不要布置过高的贴片元件，避免和散热片底部产生干涉。

　　从热设计的角度看，这套结构的热传导路径是从器件芯片通过封装内部的导热层传到器件金属散热基板，再通过绝缘导热垫片传到铝制散热片，最后通过鳍片和周围空气对流把热量带走，绝缘垫片选用的是兼顾导热系数和绝缘强度的材质，不会因为加了绝缘层就导致热阻大幅升高。在实际选型应用时，工程师可以根据设备的工作环境温度、器件的最大耗散功率，匹配对应热阻的散热片，这套绝缘安装硬件可以通用在不同尺寸的同安装孔位散热片上，不需要重新开模做定制绝缘件，能大幅缩短中小批量设备的研发打样周期，也能减少装配环节的物料种类，降低生产领料的出错概率。

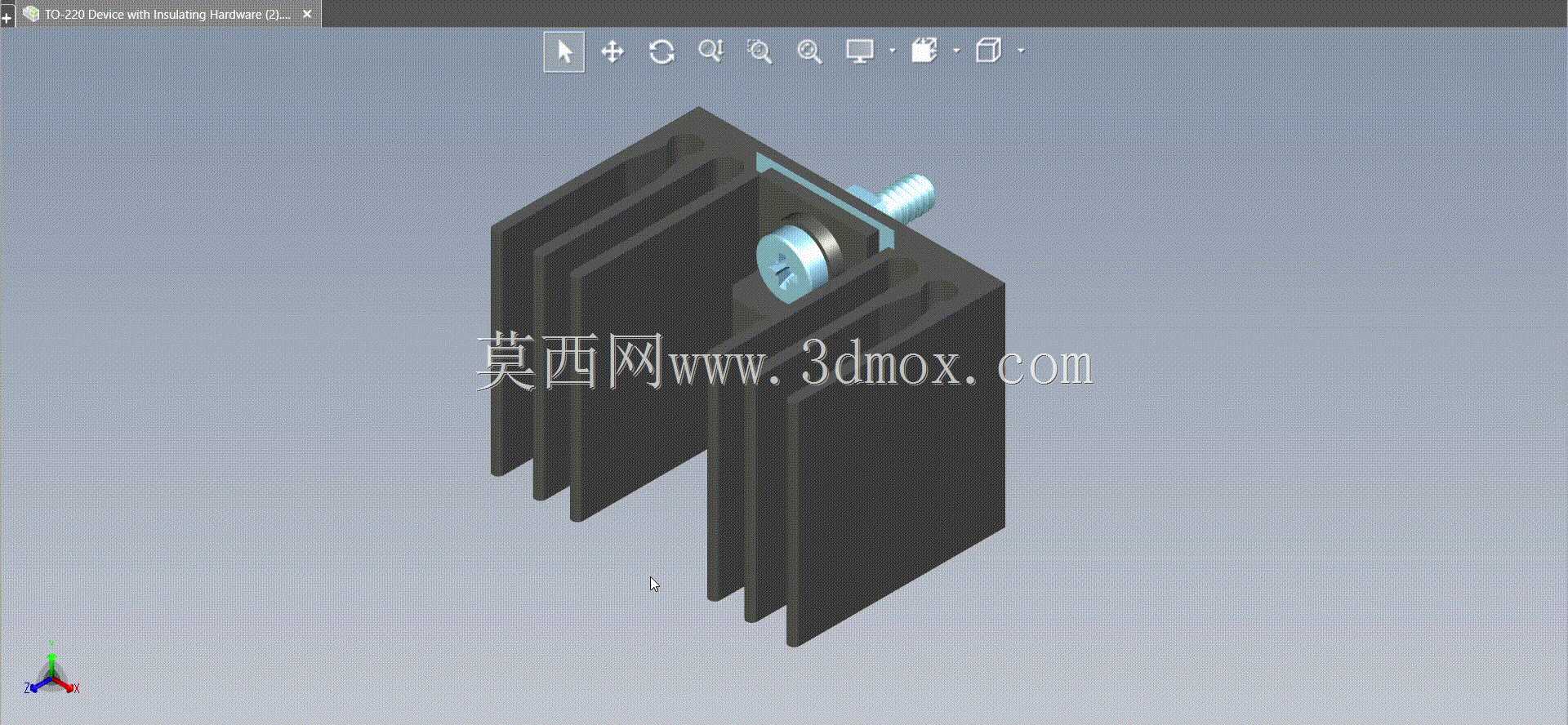

　　很多工程师在做这类结构的三维建模时，容易忽略绝缘衬套的壁厚尺寸，直接把螺钉孔和散热片孔做成一样大，最后实际装配时才发现衬套装不进去，或者衬套穿过后螺钉无法顺利拧入对面的固定孔位，这套模型里把绝缘衬套的内外径公差、安装后的突出高度都做了准确还原，能直接用来核对PCB布局时的安装孔尺寸、器件高度限制，也能用来做装配干涉检查，提前发现结构布局里的冲突问题。比如在做整机装配仿真时，可以直接导入这套模型，模拟设备在振动工况下散热片的位移量，确认其不会和周边的电容、接线端子等元件产生碰撞，也能核对散热片顶部和设备外壳之间的安全距离是否满足安规要求。
