这类径向排布的多缸动力结构,最早在航空活塞动力领域得到规模化应用,紧凑的周向布局让整机迎风面控制在极小范围,适配早期螺旋桨飞行器的机头安装需求,气缸环绕中心曲轴均匀分布的形式,能让每一组活塞连杆组件的往复惯性力在中心区域实现自平衡,相比直列排布的同排量动力单元,整机运转振动幅度可降低四成以上,不需要额外加装大质量平衡轴来抵消一阶二阶往复惯性力,整机自重控制优势十分明显。除了航空领域的应用场景,这类结构在小型固定式动力机组、特种作业机械的动力单元上也有适配空间,周向布置的气缸可以获得更均匀的迎风散热条件,在风冷散热工况下,每一个气缸的热负荷偏差能控制在极小范围,不会出现直列结构后排气缸散热不足导致的热变形不均问题。从结构设计逻辑来看,

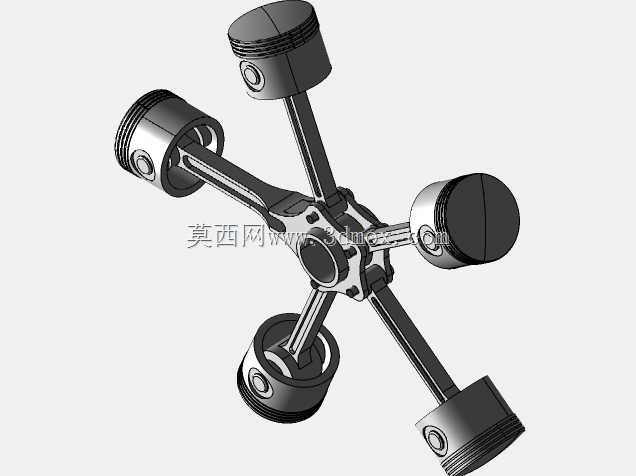

整套动力单元的核心是中心的曲柄销结构,所有连杆的大端都铰接在同一根曲柄销上,区别于直列发动机每缸对应独立曲柄销的设计,这种共用曲柄销的结构大幅缩短了曲轴的总长度,曲轴的支撑跨距更小,曲轴工作时的挠曲变形量更低,对曲轴材质的抗扭抗弯要求也更易满足。活塞部分采用常规的内燃机活塞结构,环槽位置预留了气环、油环的安装空间,活塞销孔与连杆小端通过活塞销实现铰接,连杆采用工字型截面设计,在保证连杆抗拉压强度的前提下尽可能降低往复运动件的质量,减少高转速工况下的惯性载荷。安装边界层面,整套结构的中心曲轴轴线为整机安装基准,所有气缸的轴线均交汇于曲轴回转中心,径向尺寸以最外侧活塞的上止点外轮廓为边界,轴向尺寸仅需覆盖曲轴两端支撑轴承、
活塞销的轴向长度,安装时仅需固定曲轴两端的轴承座即可完成整机定位,不需要额外设置复杂的机身支撑结构。需要注意的是,这类结构的润滑系统设计需要适配周向排布的气缸角度,避免出现倒置气缸润滑不足的问题,同时连杆大端的铰接结构需要做分层限位设计,避免不同气缸的连杆在曲柄销位置出现轴向干涉,每一组连杆的摆动角度都经过精确校核,确保活塞运行到上止点、下止点位置时,连杆不会与气缸内壁、曲轴箱结构发生运动干涉。在做三维建模过程中,需要重点匹配曲柄半径与连杆长度的比值,这个比值直接影响活塞的侧推力大小与整机的整体高度,比值过小会导致活塞对气缸壁的侧推力增大,加剧气缸套的偏磨,比值过大则会增加整机的径向尺寸,违背径向结构紧凑的设计初衷,建模时需要反复运动仿真验证活塞行程与连杆摆动的匹配关系,确保各运动部件在全行程内无硬干涉,同时预留合理的装配间隙,满足实际加工装配的公差要求。
