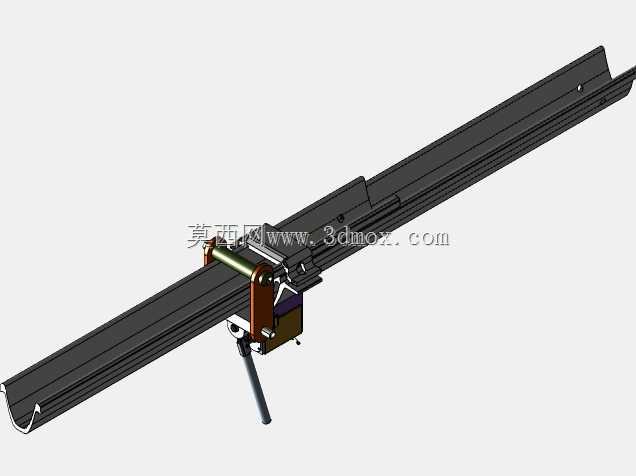

CA6140车床导轨进给锁紧操作机构

　　该机构是CA6140普通车床床身导轨配套的进给锁紧操作组件，主要应用于卧式车床的床身导轨段，承担进给过程中溜板位置临时锁紧、手动微调进给的核心功能，是车床操作端直接与操作人员交互的关键执行部件。从实际加工场景来看，车工在进行车削作业时，完成大拖板的位置粗调后，需要通过该机构锁紧导轨与拖板的相对位置，避免切削受力时拖板发生窜动影响加工精度，尤其是在端面车削、台阶轴车削、切槽切断这类对轴向位置精度要求较高的工序中，该机构的锁紧可靠性直接决定工件的尺寸公差稳定性。设计过程中优先考虑了操作的人机交互合理性，操作手柄的握持段做了适配人手握持的弧度处理，扳动行程控制在人手手腕舒适转动的35度范围内，

　　无需操作人员大角度抬臂即可完成锁紧与释放的切换，降低长时间操作的疲劳感。锁紧组件采用偏心轮夹紧结构，扳动手柄时偏心轴带动压紧块贴合导轨侧面，依靠机械自锁特性实现锁紧，无需额外施加持续外力即可保持夹紧状态，避免切削振动导致锁紧松脱。整个组件沿导轨轴向的安装长度控制在180mm范围内，径向突出导轨上表面的高度不超过120mm，不会与刀架组件、溜板箱的其他运动部件发生运动干涉，安装时直接通过底部的定位卡槽卡入导轨的成型槽内，无需对原有床身导轨做二次加工，适配CA6140车床的标准导轨截面尺寸。导轨配合面的公差按照IT7级精度设计，与床身导轨的配合间隙控制在0.02-0.04mm之间，既保证滑动时的顺畅度，又避免间隙过大导致的锁紧定位偏差。

　　组件上的铰接销轴采用耐磨合金钢材质，表面做淬火处理，硬度达到HRC45-50，能够承受长期反复扳动的磨损，延长机构的使用寿命。锁紧块与导轨接触的面贴有耐磨铜片，避免锁紧时刮伤导轨的磨削加工面，保护床身导轨的精度基准。在实际装配调试时，可通过调节偏心轴的初始角度，调整锁紧时的压紧力，适配不同使用磨损程度的车床导轨，保证在导轨正常磨损范围内仍能实现可靠锁紧，不会因为长期使用出现锁紧失效的问题。
