颗粒燃烧器钣金壳体结构三维设计

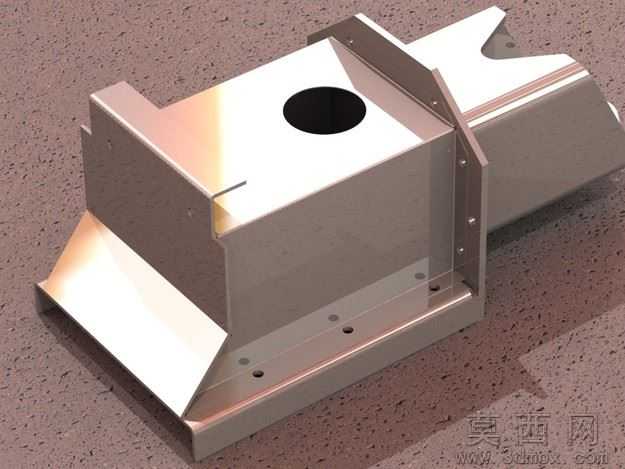

本作品为颗粒燃烧器的核心钣金壳体结构三维建模成果，建模过程严格遵循钣金加工工艺逻辑，以SolidWorks为核心建模工具完成全参数化结构搭建，从燃烧器的实际功能需求出发，先完成整体安装基准、燃料进料通道、燃烧腔预留空间、安装固定位的框架定位，再逐步细化每一处钣金折弯、法兰翻边、安装孔位、加强筋结构的细节。建模阶段全程同步匹配钣金加工的工艺要求，所有折弯半径参考常规冷轧钢板加工参数设置，避免出现无法落地加工的锐角折弯、干涉重叠结构，每一处安装孔的位置、孔径都对应燃烧器配套组件的装配需求，预留了点火组件、观火孔、送风通道的对应安装位置，壳体外侧的安装支脚采用折弯一体成型结构，既保证安装固定的结构强度，也减少后续焊接加工的工序量。材质渲染阶段选用哑光冷轧钢板的材质参数，还原钣金件经折弯加工后的金属质感，对安装接触面、折弯棱边做了细微的倒角处理，避免渲染效果出现生硬的尖锐棱角，同时通过光影调整突出壳体的腔体结构、安装位分布，清晰展现内部进料通道与外部安装结构的衔接关系。结构设计上重点考量了颗粒燃烧的使用场景，进料端采用敞口斜切结构适配燃料输送管路的对接，燃烧腔外侧的折边结构既起到结构加强作用，也可作为后续隔热层的安装依托，底部的延伸安装边可实现燃烧器在炉体上的快速定位固定，侧面的多组安装孔位适配不同规格的送风、点火配件安装需求，整体结构无多余冗余设计，所有钣金面都兼顾功能实现与加工可行性，建模过程中通过软件的干涉检查功能反复校验各折弯面、安装位之间的配合关系，确保各部件装配时不会出现结构冲突，最终呈现的模型完整还原了颗粒燃烧器壳体的全部结构细节，可直接用于后续的工程图导出、加工工艺编制以及产品装配模拟使用。
