西门子电磁流量变送器配套安装底座结构

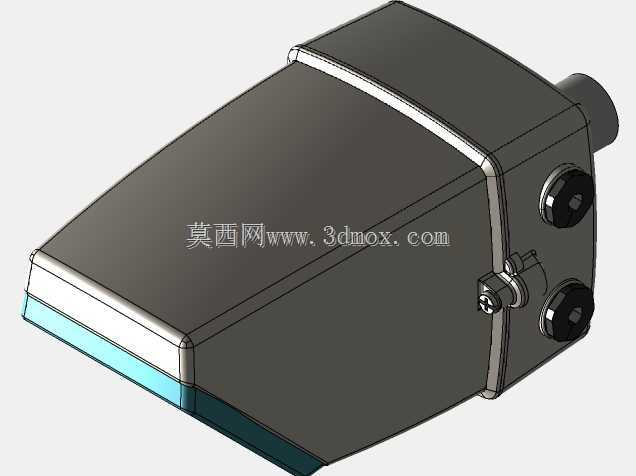

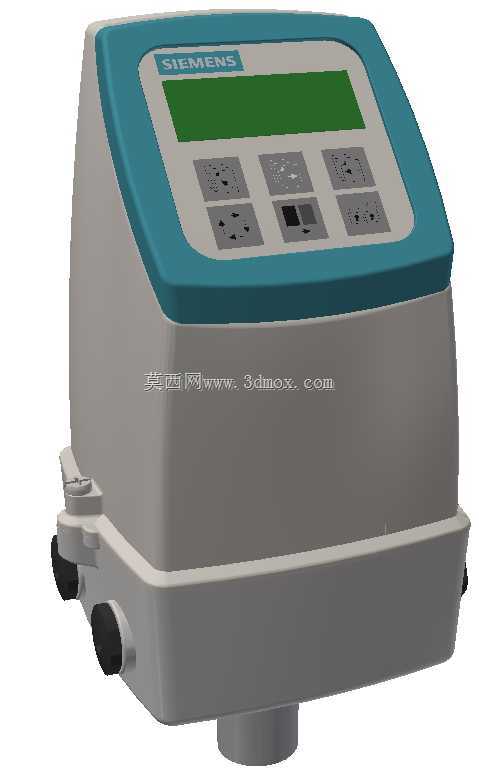

　　该结构对应工业现场常用的磁性流量检测变送单元与配套安装基座，主要应用在给排水处理、化工流体输送、食品医药洁净流体管线、冶金循环水系统等需要精准采集管道内导电流体流量参数的场景中，承担流量信号转换、运算输出、现场参数交互的核心功能，是电磁流量计系统中独立于测量管段的变送处理部分。从结构设计来看，变送器主体采用上宽下窄的梯台型防护壳体，顶部操作面设置了带防护的显示窗口与功能按键组，按键布局按照参数设置、数据查询、确认返回的操作逻辑分区排布，现场操作人员无需额外工具即可完成量程调整、零点校准、故障查询等日常操作；壳体侧面预留了电气穿线接头的安装位，适配不同规格的防爆格兰头或防水接头，满足户外、潮湿、多粉尘等复杂安装环境的IP防护要求。

　　配套底座采用套管式承托结构，与变送器底部的安装止口精准配合，既可以通过底座直接固定在管道旁的支架上，也能适配墙装、立管装等不同安装方式，安装边界预留了足够的接线操作空间，避免现场布线时出现线缆弯折半径不足、接头受力的问题。设计过程中充分考虑了工业现场的维护需求，变送器主体与底座采用快拆式连接结构，无需整体拆卸安装基座即可完成变送模块的更换与校准，大幅缩短现场停机维护的时间；壳体的棱边均做了圆弧过渡处理，避免积灰积水，操作面的倾斜角度经过人体工程学校核，站立操作时视线可与显示窗口垂直，减少强光下的反光干扰，方便现场人员快速读取流量数据。整个结构的尺寸匹配常规工业仪表的安装规范，底座的安装孔位兼容市面主流同规格变送器的安装尺寸，可直接替换老旧管线中同类型的变送单元，无需重新加工安装支架，降低现场改造的施工量；壳体内部预留了足够的电路板安装空间与走线槽位，强弱电走线区域做了物理分隔，减少信号干扰，保障流量数据采集传输的稳定性。
