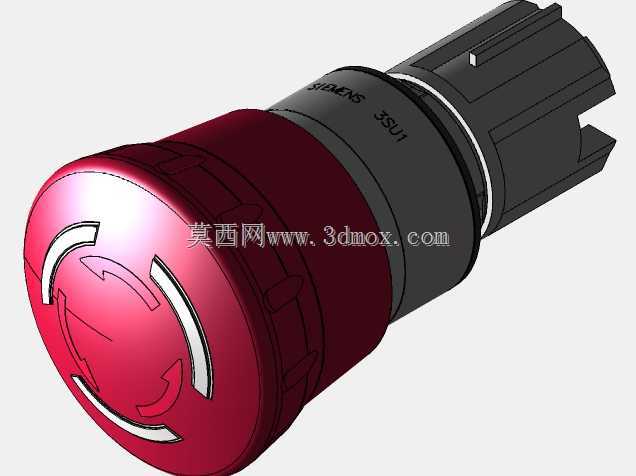

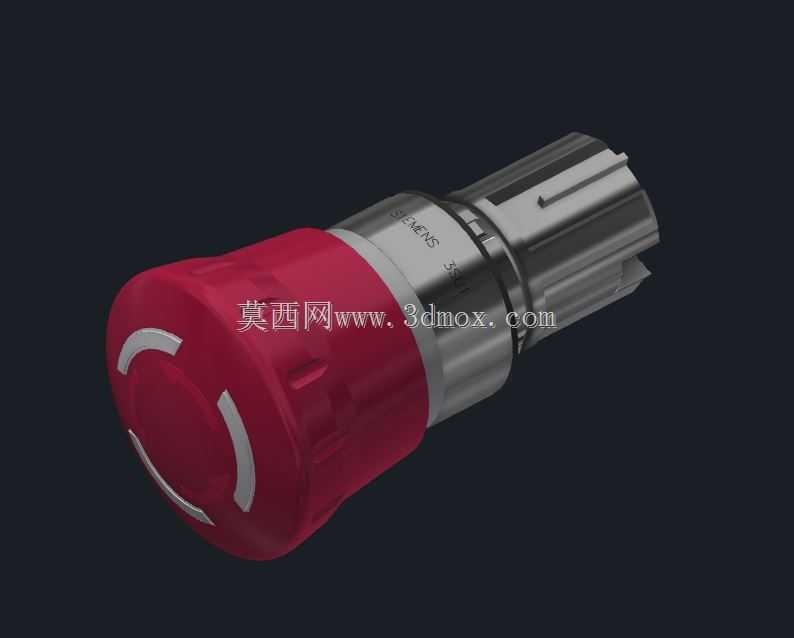

工业设备用红色蘑菇头急停按钮结构设计

　　这款急停按钮的三维结构，完全围绕工业现场的安全操作需求搭建，日常在机床生产线、自动化装配工位、输送设备旁的操作面板上都能见到这类控件的身影，核心作用是在设备出现异常工况时，让操作人员可以第一时间触发设备动力切断，避免机械伤害、设备撞损等事故扩大。从结构设计逻辑来看，头部采用大直径红色蘑菇头造型，特意做了圆弧过渡的按压面，表面增设的三道弧形凹槽不是装饰结构，是为了在操作人员戴劳保手套、手上沾有切削液或油污的状态下，依然能获得足够的按压摩擦力，不会出现打滑按空的情况，按压行程做了明确的分段反馈，按下到触发位时有清晰的触感卡点，避免误触发也能让操作人员明确感知指令已发出。按钮的安装基座采用标准螺纹卡紧结构，适配工业领域通用的面板开孔尺寸，

　　安装时不需要额外定制开孔，直接卡入面板后拧紧后部锁紧环即可完成固定，基座后部的接线端做了分层隔仓设计，不同回路的接线端子之间有绝缘挡片分隔，避免现场接线时出现线芯搭接短路的问题，同时预留了足够的接线空间，适配不同线径的多股铜芯控制线。在功能设计上，这款按钮采用自锁式结构，按下后会保持触发状态，必须通过顺时针旋转头部才能复位，避免现场人员误碰复位导致设备突然重启带来的二次风险，头部的红色配色严格遵循工业安全色规范，和设备面板上的常规操作按钮形成明确视觉区分，哪怕在车间光线不足的工况下，操作人员也能快速定位到急停控件的位置。建模过程中对各部件的装配间隙做了精准还原，头部按压结构和基座之间的活动间隙控制在合理范围，

　　既保证按压动作顺畅无卡滞，也避免间隙过大导致切削粉尘、切削液渗入按钮内部造成触点接触不良，金属基座部分做了防滑滚花设计，方便安装时徒手拧紧固定，不需要额外借助专用工具就能完成稳固安装。这类急停控件作为设备安全回路的核心触发部件，建模时还原了内部触点的装配位置关系，能直接用于设备操作面板的布局干涉检查，也可以用于虚拟调试场景下的安全回路动作仿真，帮助设计人员在方案阶段就确认操作位的急停按钮布置是否符合人机工程要求，保证操作人员在作业半径内不需要大幅移动身体就能触碰到按钮，满足工业设备安全设计的相关规范要求。
