矿山用端面密封头安装组件结构设计

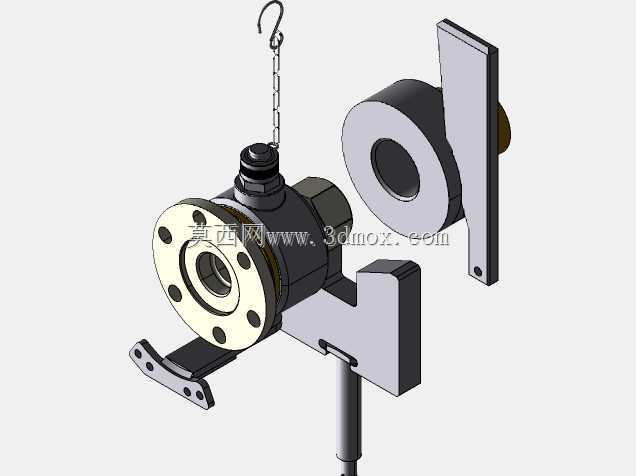

　　这套密封头安装组件主要面向矿山采掘作业面的流体输送管路配套场景，在井下高粉尘、高湿度、存在一定冲击振动的工况下，承担管路端部动密封衔接的功能，避免输送的矿浆、压风或者压力水出现跑冒滴漏问题。从结构设计逻辑来看，组件整体采用分体式装配思路，核心密封主体通过带螺栓孔的法兰盘与外接管路实现对接，法兰端面上均匀分布的8个连接孔可匹配常规PN16压力等级的管路法兰标准，安装时无需额外加工转接件，能直接适配矿山现有多数流体管路的接口尺寸。密封主体侧方延伸出的L型安装支架是整个组件的承载定位结构，支架上预留的两个长条形安装腰孔，允许安装时根据现场机架的固定孔位偏差做±5mm的位置调整，抵消井下设备安装时的焊接、装配误差，降低现场返工概率。

　　支架上方设置的吊环结构并非冗余设计，矿山现场更换密封组件时，作业空间狭窄无法使用大型吊装设备，通过吊环配合小型手拉葫芦就能完成组件的对位吊装，避免人工抬举时密封面磕碰损伤。配套的密封压盖采用平板式结构，与密封主体的轴端配合面设置了同轴定位止口，压盖安装后能均匀挤压密封填料，保证圆周方向密封压力一致，不会出现局部偏磨导致的密封失效。从安装边界来看，组件整体横向最大尺寸为220mm，纵向安装高度从支架底面到吊环顶端为310mm，法兰端的伸出长度为85mm，在管路旁预留300mm见方的安装空间即可完成装配，不会和周边的管路支架、防护栏产生干涉。设计时特意将密封填料的更换位置设置在法兰端外侧，日常维护时不需要拆解整个安装支架，

　　只需要松开法兰连接螺栓就能抽出密封组件更换填料，大幅缩短井下设备的停机维护时间。支架底部的弧形托板结构可以贴合在管路外壁上，分担密封主体承受的管路轴向推力，避免长期运行后连接螺栓受剪切力断裂，提升组件在振动工况下的结构可靠性。整套结构没有采用复杂的异形曲面，所有零部件都可以通过常规的车、铣、钻工艺加工完成，加工成本低，备件替换方便，非常适合矿山这类对设备维护便捷性要求高的作业场景。
