在普通卧式车床的主轴传动链布局中,联轴器作为连接主轴箱输出端与进给传动机构的核心传力部件,其外围防护壳体的设计直接关系到传动系统的运行安全性与日常维护便捷性,本次呈现的防护壳体结构,正是针对CA6140系列车床主轴传动段联轴器的防护需求完成的结构设计。从实际应用场景来看,该防护壳体安装在车床主轴箱靠近进给箱的侧部位置,完全包覆联轴器的外露旋转段,一方面能够阻挡车削加工过程中飞溅的切屑、切削液冲入联轴器的啮合间隙,避免金属切屑卡入弹性连接块造成传动卡滞、扭矩传递异常,另一方面也能隔绝操作人员肢体意外接触高速旋转的联轴器部件,消除机械伤害隐患,同时还能减少车间内的粉尘、油污在联轴器表面积聚,降低日常维护的清理频次。

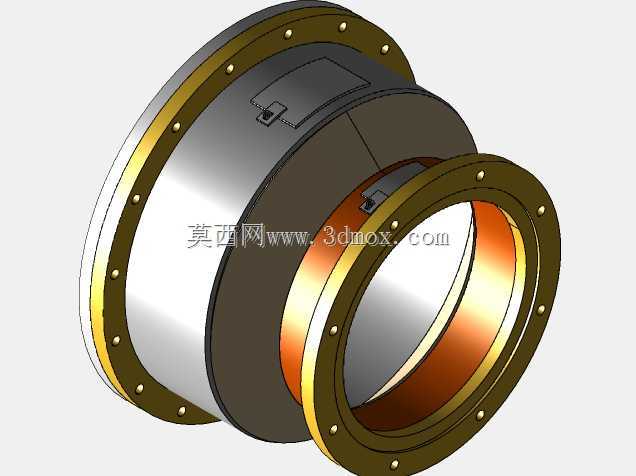

从功能特性层面来看,该壳体采用分段式筒状结构,主体为变径圆筒设计,大直径端通过周向均布的螺栓孔与主轴箱侧的安装法兰面贴合固定,小直径端则延伸包覆联轴器的输出侧连接轴段,端面上同样设置带螺栓孔的连接法兰,与进给侧的轴承座端面配合形成封闭的防护腔体。壳体上部开设了带卡扣式盖板的观察维护窗口,无需整体拆卸壳体即可快速检查联轴器的弹性块磨损情况、连接螺栓的紧固状态,日常点检时只需掀开卡扣就能完成目视检查,大幅缩短设备日常维护的停机时间。壳体与旋转轴的配合间隙处预留了均匀的环形缝隙,既不会与旋转部件发生运动干涉,又能通过缝隙形成微量的空气流通,带走联轴器长时间运行产生的摩擦热量,避免防护腔体内温度过高加速橡胶弹性元件的老化。
在设计思路的考量上,该结构优先匹配CA6140车床原有安装接口的尺寸边界,所有法兰连接孔的孔位、孔径、孔距完全复刻原车的安装基准,不需要对车床本体进行任何二次加工即可直接替换原有老化破损的防护壳体,适配性完全满足原厂配件的替换要求。壳体的壁厚设计充分考虑了车床加工时的振动工况,主体筒壁采用均匀壁厚设计,法兰边位置做了局部加厚处理,既保证整体结构的刚性,避免切削过程中受切屑冲击、机床振动产生共振异响,又尽可能控制整体重量,降低安装时的操作难度。周向连接螺栓的布置避开了车床上原有的油管、走线位置,安装时不会与周边的管线、其他零部件产生位置冲突,安装顺序符合车床维修的常规操作逻辑,维修人员使用常规内六角扳手即可完成全部装拆操作。
从安装边界与尺寸适配来看,该壳体的最大外圆直径控制在原车安装位的空间范围内,不会超出车床主轴箱侧部的外轮廓,不会影响车床原有的刀架运行行程、拖板移动的安全距离,壳体的轴向长度完全覆盖联轴器的轴向窜动行程,即使联轴器在传递大扭矩时产生微量轴向窜动,也不会与壳体端面发生刮擦。两端法兰的密封面设计了浅槽结构,可嵌入耐油橡胶密封垫,有效阻挡切削液从法兰结合面渗入防护腔体内部,避免联轴器的金属连接部件长期接触切削液产生锈蚀。观察窗口的盖板内侧设置了耐油橡胶密封条,关闭卡扣后能够实现窗口位置的密封,同时盖板采用快拆卡扣结构而非螺栓固定,日常检查不需要额外工具,单手即可完成开启与闭合操作,适配车间一线操作人员的日常点检习惯。
在实际使用的工况适配中,该壳体的结构强度能够承受车削加工时断续切削产生的振动,以及飞散的带状切屑的冲击,不会出现变形、开裂的问题。内壁与联轴器外轮廓之间预留了足够的安全间隙,即使联轴器在过载时产生微量的径向变形,也不会与壳体内壁发生接触摩擦。壳体的表面采用与车床本体一致的涂装适配性设计,安装后与车床整体外观保持协调,同时壳体的边角位置全部做了圆角过渡处理,没有尖锐的棱角,避免安装、维护过程中划伤操作人员。
