Hunter品牌DN25口径灌溉用流量计量装置

　　在园林灌溉、农业大田滴灌喷灌系统、高尔夫球场灌排管网这类场景里，管路流量的精准计量是节水管控、灌区运维的核心环节，这款DN25口径的灌溉流量计，正是针对中小管径灌溉支路的流量监测需求设计的专用计量部件。从实际应用场景来看，这类小口径流量计大多部署在支管入户端、单个轮灌组的进水节点，或是园林景观里独立灌溉区域的供水管路上，用来实时统计单路供水的瞬时流量与累计通水量，帮助运维人员判断管路是否存在漏损、喷头堵塞、阀门启闭异常等问题，避免无效供水造成的水资源浪费，也能为灌溉制度的优化提供实打实的流量数据支撑。

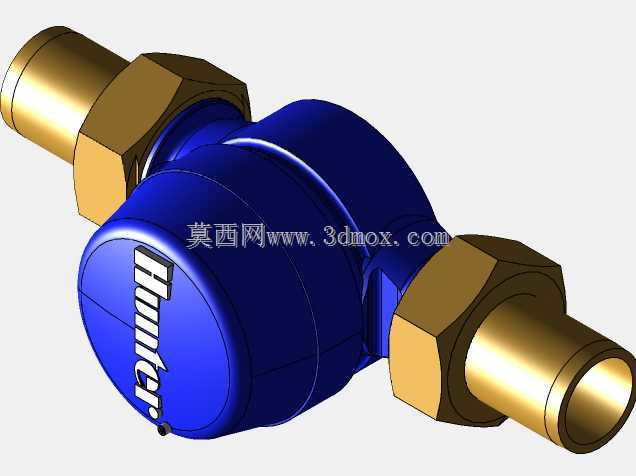

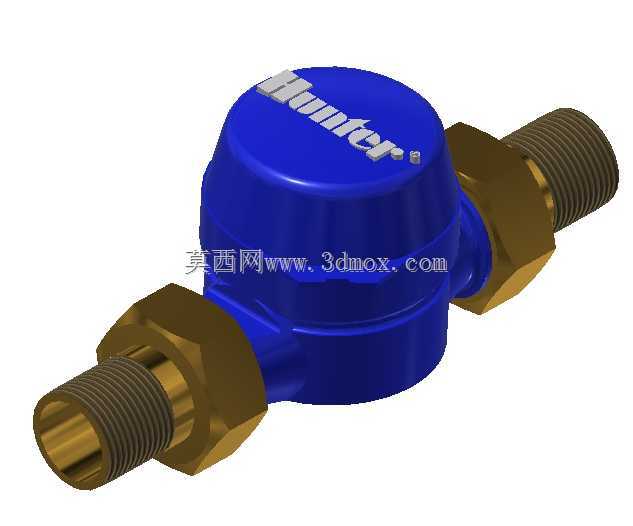

　　从功能特性上看，这款流量计采用旋翼式计量结构，内部的叶轮组件会随着管路内的水流转动，通过磁耦合传动将转速信号传递到上部的计数机构，不需要外接供电就能完成流量累计，适配灌溉场景户外部署、供电不便的使用条件。两端的外螺纹活接结构采用黄铜材质，既兼顾了螺纹连接的密封可靠性，也能在安装时灵活调整角度，不需要强行扭转表体就能对准管路走向，避免安装过程中对表体内部计量结构造成应力损伤。上部的蓝色表壳采用高强度工程塑料注塑成型，表面做了抗紫外线老化处理，长期暴露在户外日晒雨淋的环境下也不容易出现脆裂、褪色问题，表壳上的品牌标识采用模内注塑工艺，不会因为长期的水流冲刷、户外风化出现标识脱落的情况，方便后期运维时快速识别设备型号。

　　从设计思路层面拆解，这款产品的结构设计完全围绕灌溉场景的实际工况做了针对性优化：首先是通流部分的流道设计，做了导流稳流结构，即使灌溉管路里的水流存在一定的紊流、气泡，也能保证叶轮转动的线性度，减少计量误差，毕竟灌溉系统的水泵启停、阀门开关很容易造成管路内水流波动，普通民用冷水表在这种工况下很容易出现计量不准甚至叶轮卡滞的问题。其次是密封结构设计，表壳上下部分采用超声波焊接加密封圈双重密封，防护等级达到IP68，即使埋地安装、或是短期被灌溉积水浸泡，也不会出现水渗入表内造成计数机构损坏的问题。两端的活接螺母和表体的连接部位做了限位结构，安装时拧动螺母不会带动表体转动，避免内部结构受扭转力出现偏移，同时活接内的密封垫圈采用耐水橡胶材质，长期接触灌溉用水里的肥料、农药残留也不会出现腐蚀溶胀，保证连接部位的长期密封可靠性。

　　关于外形尺寸与安装边界，这款流量计的主体表壳直径约80mm，整体长度（含两端外螺纹接头）约165mm，安装时需要在管路上预留至少180mm的直线安装空间，同时表体上方需要预留至少30mm的操作空间，方便后期读取数值、检修维护。需要注意的是，安装时要保证水流方向和表体上标注的箭头方向一致，且前端最好预留不少于5倍管径的直管段，后端预留不少于2倍管径的直管段，减少水流紊流对计量精度的影响。两端的外螺纹为标准1寸外管螺纹，和常规DN25规格的PE灌溉管、镀锌钢管的配套接头可以直接适配，不需要额外制作转换接头，降低现场安装的配件成本。另外，这款流量计的承压能力为1.6MPa，完全满足常规灌溉系统0.2-0.6MPa的工作压力范围，即使出现管路水锤现象，也能承受短时的压力冲击，不会出现表壳爆裂、接头脱开的问题。

　　从结构建模的角度来看，还原这款模型的时候需要重点关注几个细节：一是两端黄铜接头的六角部位的倒角尺寸，还有外螺纹的牙型精度，要保证和标准活接螺母的配合间隙符合实际装配要求；二是蓝色表壳的曲面弧度，顶部的品牌标识是凸起的立体结构，建模时要保证字体的比例和实物一致，曲面过渡顺滑没有棱角；三是内部流道的过渡圆角，要和外部的接头部位做顺滑衔接，避免出现流道突变的结构，符合真实产品的流体设计逻辑。对于做灌溉系统三维布局的设计人员来说，这个模型可以直接导入到灌区管网的装配体里，用来校验安装空间、对接管路接口，避免现场安装时出现空间干涉、接口不匹配的问题；对于做设备选型的工程人员来说，也可以通过模型直观了解产品的结构形式，判断是否符合现场工况的使用要求。
