CA6140车床用深沟滚珠轴承结构设计

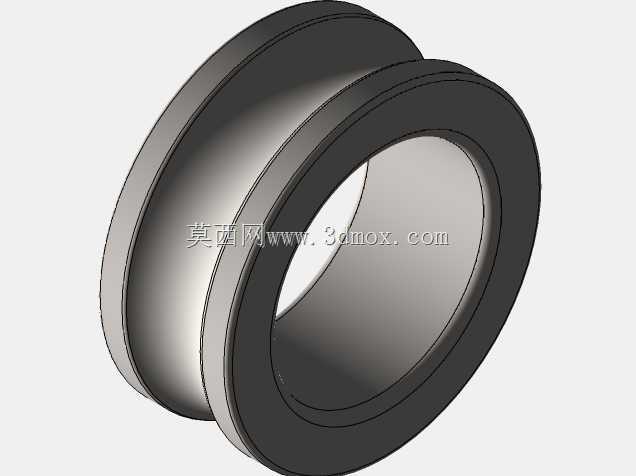

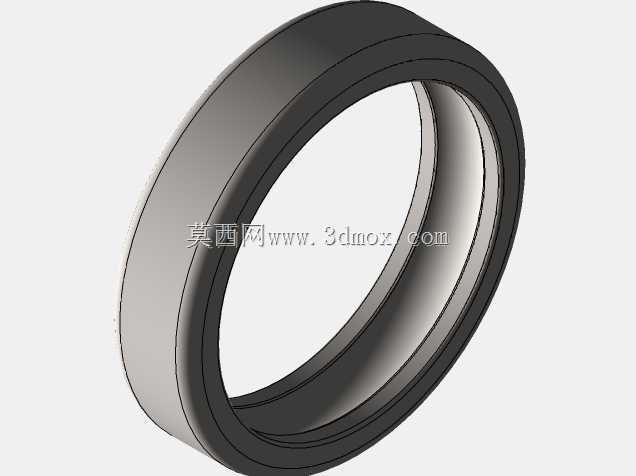

　　在普通卧式车床的主轴传动、进给箱传动以及溜板箱传动链路中，滚珠轴承是承担径向载荷、兼顾少量轴向载荷的核心支撑部件，这款适配CA6140车床的滚珠轴承，在结构设计上完全匹配车床主轴箱输出端的安装空间要求，内圈与传动轴采用过盈配合装配，外圈与箱体轴承孔采用过渡配合，既保证传动过程中内圈与轴同步回转无相对滑移，又能在设备长期运维时方便外圈的拆卸更换，不会对箱体安装孔造成拉伤损伤。从实际应用场景来看，这类轴承在CA6140车床上主要承担主轴高速回转时的径向切削力，当车刀进行外圆车削、端面切削甚至螺纹加工时，切削力的波动会通过主轴直接传递到轴承滚道上，设计时特意将滚道曲率设置为略大于钢球直径的圆弧面，让钢球与滚道的接触应力分布更均匀，

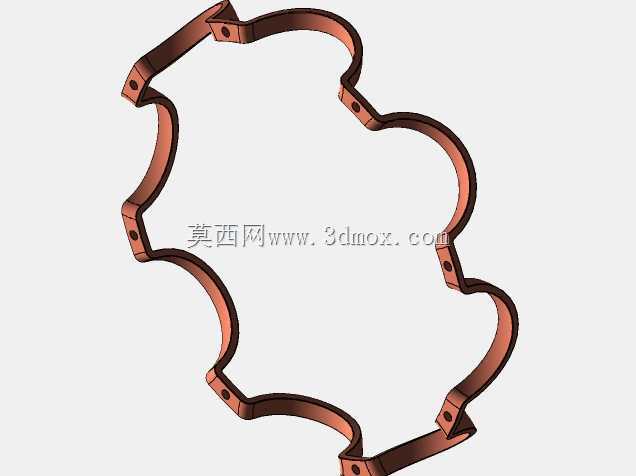

　　避免局部应力集中导致的早期点蚀失效，同时保持架采用兜孔式结构，将每颗钢球均匀分隔在滚道圆周方向，保证回转过程中钢球之间不会发生碰撞摩擦，降低高速运转时的温升与噪音。很多刚接触机床维修的工程师容易忽略轴承安装的预紧量问题，这款轴承的设计预留了合理的轴向预紧调整空间，装配时通过调整端盖的垫片厚度，可以给轴承施加合适的预紧力，既消除轴承内部的径向游隙，提升主轴的回转刚度，又不会因为预紧力过大导致轴承运转阻力激增、发热烧损。从外形尺寸边界来看，轴承的外径、内径以及宽度尺寸完全符合CA6140车床对应安装位的公差要求，内圈的倒角尺寸与轴肩的过渡圆角匹配，外圈的倒角与箱体孔的止口圆角适配，装配时不会出现干涉问题，

　　同时轴承的密封结构采用开放式设计，适配车床主轴箱的油浴润滑环境，润滑油可以顺利进入滚道内部，在钢球与滚道接触表面形成稳定的油膜，降低摩擦磨损。在设计建模过程中，首先根据额定动载荷计算确定钢球的直径与数量，再通过滚道曲率系数的校核确定内外圈的滚道尺寸，保持架的兜孔间隙设置在合理区间，既保证钢球在兜孔内可以灵活自转，又不会出现过大的窜动量，避免高速回转时保持架产生额外的振动。实际使用中，这类轴承除了应用在车床主轴位置，也可以适配同规格的其他回转传动部位，比如进给箱的传动轴支撑、溜板箱的光杠丝杠支撑位，只要安装尺寸匹配、载荷特性符合要求都可以通用，在设备维护时，不需要对原有安装位进行二次加工就可以直接替换，大幅降低设备运维的配件准备成本。

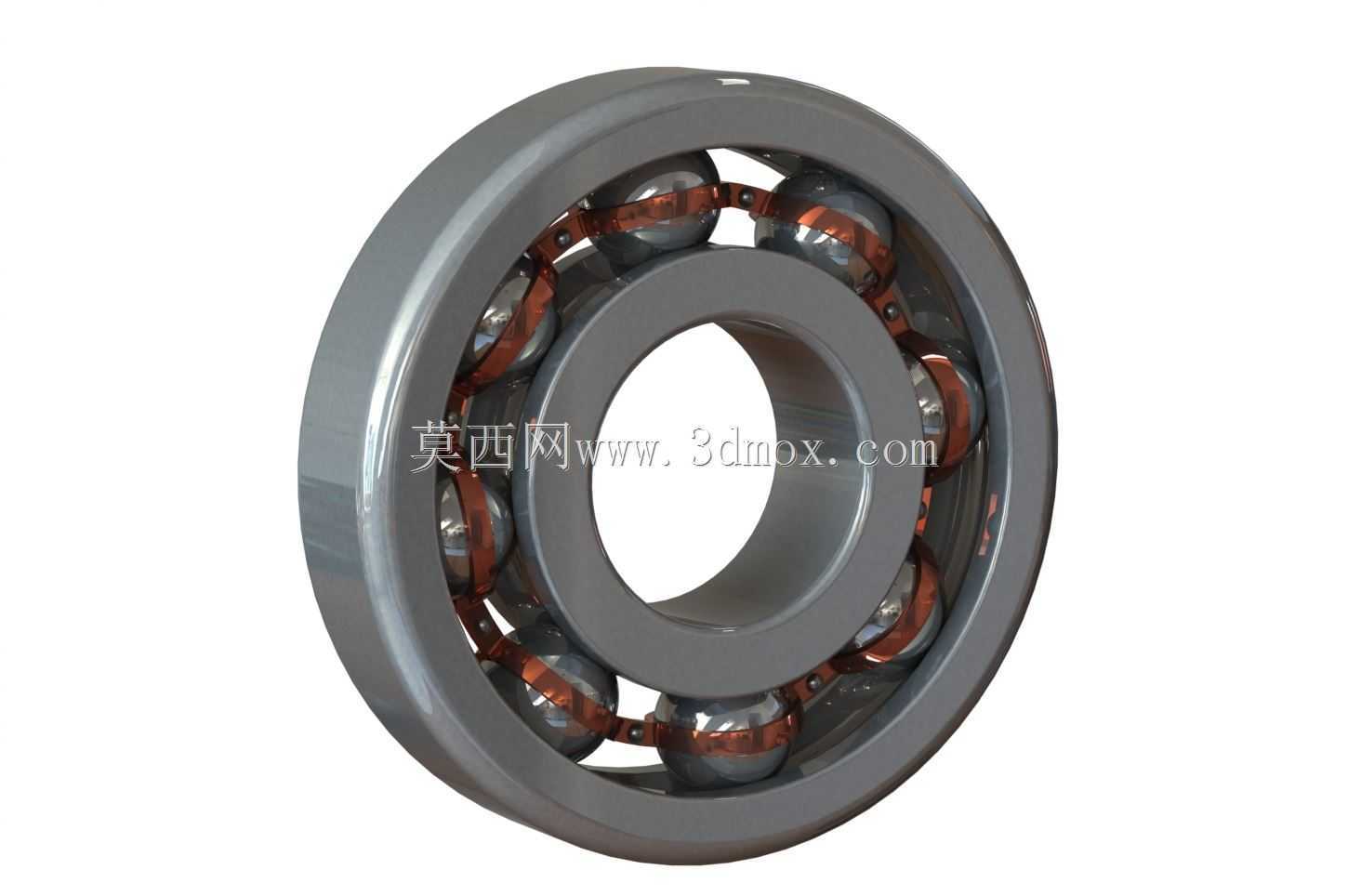

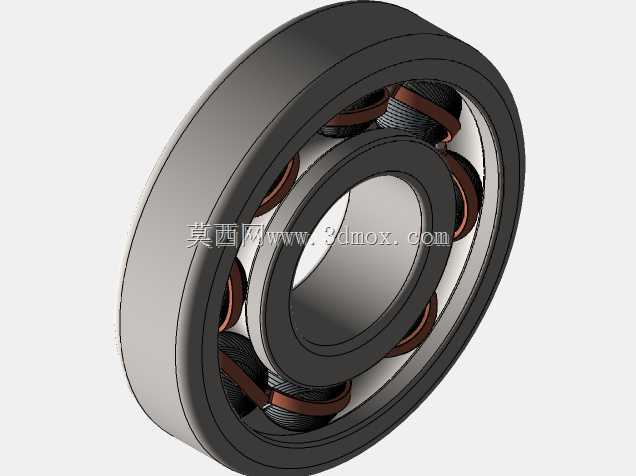

　　很多三维建模人员在做轴承模型时容易忽略滚道与钢球的配合关系，要么出现钢球与滚道干涉，要么配合间隙过大不符合实际装配逻辑，这款模型严格按照实际轴承的装配关系构建，钢球与内外圈滚道保持正确的接触位置，保持架的位置也与钢球的分隔位置完全对应，完全可以用于机床传动结构的装配仿真、运动干涉检查，也可以作为教学演示的模型素材，帮助初学者理解滚动轴承的内部结构与工作原理。在做设备整体装配校核时，将这款轴承模型导入CA6140车床的整体装配体中，可以直观检查轴承与周边轴肩、端盖、密封件的位置关系，确认装配时是否会出现零件干涉，提前发现设计中存在的尺寸匹配问题，减少实际加工装配时的返工概率。
