带双密封圈的直通式快插液压管接头

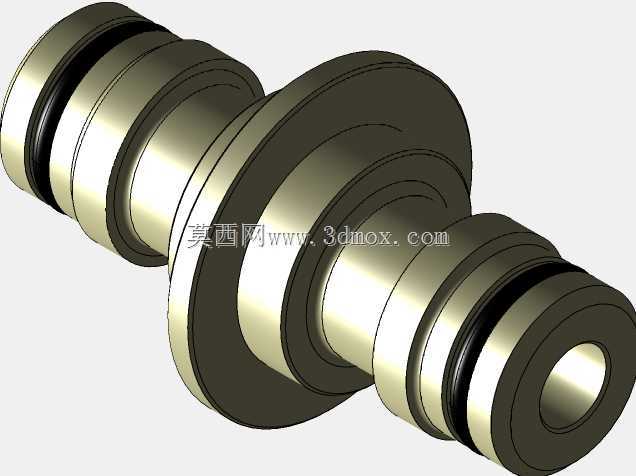

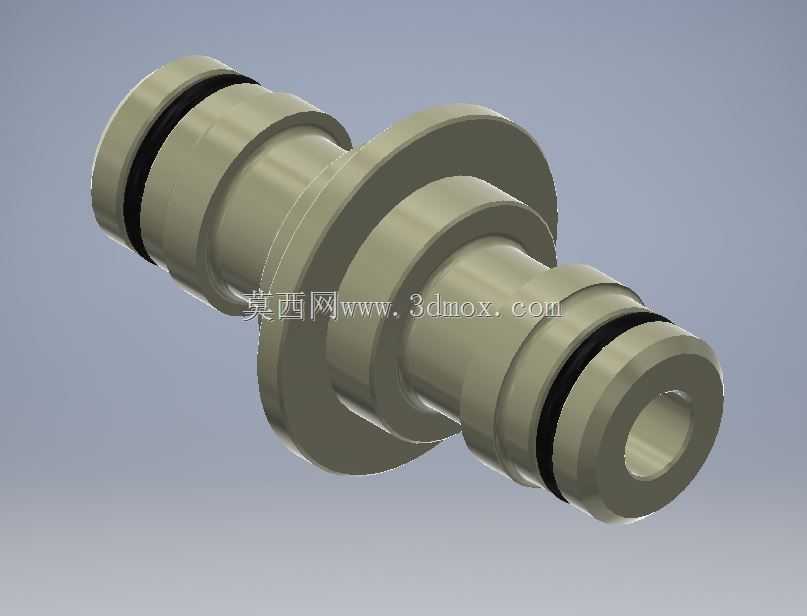

　　这款直通式双密封快插接头，主要面向中低压流体输送管路的快速连接场景，在小型液压站、气动控制回路、冷却循环管路、低压输油输水系统中都能见到这类结构的应用，核心作用是实现两段同径管路的无工具快速对接，同时保证连接位置的静密封可靠性，避免管路内流体出现渗漏问题。从结构设计逻辑来看，接头采用对称式双端插接结构，中间设置一体式限位法兰盘，安装时法兰盘的两个端面分别作为两端管路插接到位的轴向定位基准，能保证两端管路插入深度一致，避免单侧插入过浅导致的密封失效或者管路脱开风险。两端插接段的外壁都设计了环形密封槽，槽位的宽度、深度都匹配标准O型密封圈的安装尺寸，槽边做了微小的圆角过渡，一方面能避免安装时割伤密封圈橡胶基体，

　　另一方面能让密封圈装入后有合理的压缩量，当管路插入后，密封圈被挤压在接头外壁和管路内壁之间，形成径向静密封，双端各一道密封的设计，相比单密封结构，能在存在轻微装配偏心、管路内壁有微小加工瑕疵的场景下，依然保持足够的密封可靠性，降低渗漏概率。插接段的外圆直径公差按照间隙配合的精度设计，既能保证管路可以顺畅插入，不会出现卡滞，又能控制配合间隙在密封圈允许的补偿范围内，不会因为间隙过大导致密封圈被挤入间隙造成剪切损坏。中间的限位法兰盘除了轴向定位作用，还可以作为安装时的受力支撑点，在插拔管路时可以借助法兰位置施加反向力，避免整个接头在管路内窜动，同时法兰盘的外径大于两端插接段的外径，能在管路排布时起到间隔作用，

　　避免相邻管路贴靠过近造成的摩擦干涉。从安装边界来看，这类接头的安装不需要额外的紧固件或者粘接工序，只需要将两端对应规格的管路对准插接段，均匀施力推到法兰端面位置即可完成连接，拆卸时只需要均匀用力向外拔拉管路即可分离，维护更换的效率远高于传统的螺纹连接、卡套连接结构，适合需要频繁拆装维护、或者安装空间狭窄无法使用扳手等工具紧固的管路场景。在实际选型应用中，这类接头的适配管路内径需要和插接段外径严格匹配，密封圈材质可以根据输送流体的类型更换，比如输送普通冷却水用丁腈橡胶密封圈，输送腐蚀性流体可以更换氟橡胶材质，适配不同的工况需求。结构上没有多余的活动零件，整体为一体式机加工成型，结构强度高，不存在零件松动脱落的风险，

　　在长期的管路振动环境下，也能保持连接位置的稳定性，不会因为振动出现密封失效或者接头松脱的问题。设计过程中需要重点控制密封槽的位置精度和槽底的表面粗糙度，槽底粗糙度需要达到Ra1.6以下，避免粗糙表面磨损密封圈造成密封失效，同时插接段的端部需要做小角度倒角，引导管路顺利插入，也能避免管路端口的锐边割伤密封圈。这类接头在普通的民用供水设备、小型机床的冷却润滑管路、自动化设备的气动回路、小型液压设备的回油管路中都有广泛的适配性，结构简单可靠，加工难度低，不需要复杂的加工工序，常规的数控车床即可完成全部机加工工序，量产成本较低，同时互换性强，同规格的接头可以通用替换，不需要针对特定设备做定制化修改，维护备件的储备成本也相对更低。在管路排布设计时，只需要预留出接头的总长度空间，以及法兰盘对应的径向空间即可，不需要额外预留扳手操作空间，能有效压缩管路排布所需要的空间，提升设备内部的空间利用率。
