WILGER可视球式管路流量指示装置

　　在流体输送管路系统的日常运维中，管路堵塞、介质泄漏是影响系统稳定运行的高频故障，尤其在农用植保机械的歧管进料柱、隔离进料柱这类多支路分流场景下，单支路的流量异常若不能及时发现，会直接导致作业介质分配不均，影响作业效果甚至引发设备损坏。这款可视球流量指示装置，正是针对这类无电控条件的管路监测需求设计，无需外接电源与电子传感元件，完全依靠流体力学原理与机械结构实现流量状态的直观反馈，适配多支路并行的流体分配工况。

　　从结构设计逻辑来看，装置采用模块化拆分思路，整体分为阀体基座、可视观测腔、内置指示球组、密封组件、快装接头几个核心部分。阀体基座采用流线型流道设计，尽可能降低介质流经时的压损，避免因加装监测装置影响整个管路的流量分配精度；可视观测腔采用高透耐冲击材质制作，侧壁做了防雾化、耐介质腐蚀的涂层处理，即使在输送带有一定腐蚀性的农用药剂、工业水剂时，也能长期保持观测视野清晰，不会因介质附着或材质老化影响观测效果。内置的指示组件采用配重精准匹配的浮球结构，当管路内介质正常流动时，浮球在介质推力作用下悬浮在观测腔的标定位置，运维人员可直接通过浮球位置判断当前支路流量是否处于正常区间；当支路出现堵塞时，介质流量下降甚至断流，浮球会在自身重力作用下落至观测腔底部，直观提示该支路存在堵塞故障；若管路出现泄漏导致流量异常偏大，浮球会被推至观测腔顶部位置，可快速识别泄漏故障点，无需逐段拆管排查，大幅降低多支路管路的运维排查难度。

　　安装边界方面，这款指示装置采用标准快装接头结构，接头尺寸适配常规农用植保管路、工业小口径流体输送管路的通用管径，安装时无需特殊工装，直接将两端快插接头与对应管路对接即可完成装配，装置整体的轴向安装尺寸紧凑，在多支路并排安装的场景下，相邻装置之间不会出现安装干涉，可直接适配现有歧管总成的安装间距，无需对原有管路布局做大幅改动。装置的密封组件采用耐介质腐蚀的弹性密封件，在额定工作压力范围内可实现无泄漏密封，适配的介质温度范围覆盖常规水剂、低粘度药剂的输送工况，无需额外加装密封补偿结构。

　　从实际使用场景来看，除了农用植保机械的进料管路外，这款装置也可适配小型工业水处理设备的支路管路、实验室流体分配装置的支路监测、小型灌溉系统的支路流量巡检场景，所有需要直观判断支路通断、流量异常且不便于加装电子流量传感器的工况，都可以通过这类纯机械结构的可视流量指示装置实现状态监测。装置的结构设计充分考虑了户外作业的复杂工况，外露的阀体部分采用抗冲击、耐紫外线的工程材质制作，长期在户外日晒雨淋的环境下也不会出现材质脆化、透明度下降的问题，内置的浮球组件做了配重校准，即使在管路存在一定倾斜安装的场景下，也能准确反馈流量状态，不会因安装角度偏差出现误指示。

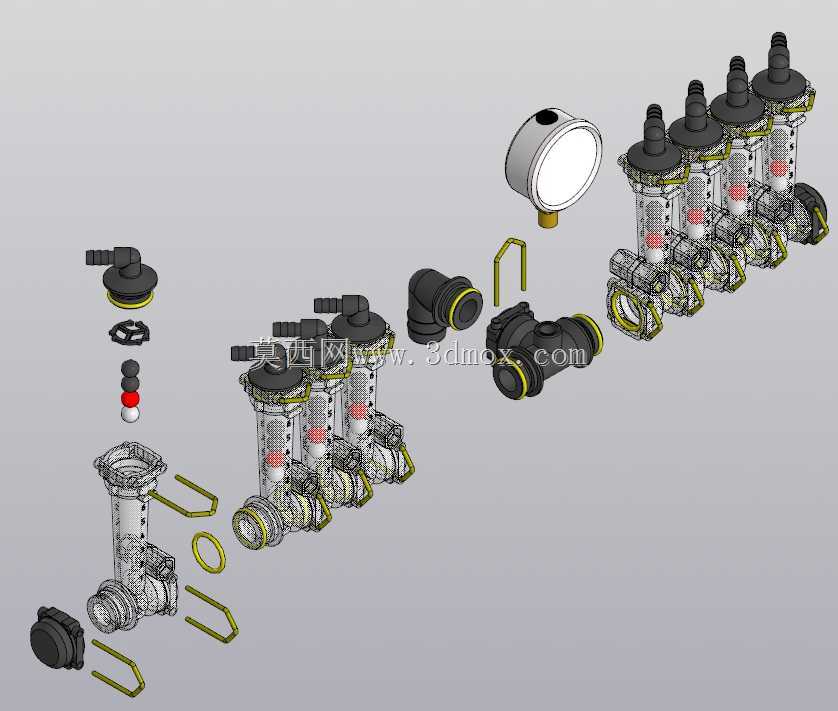

　　在三维建模层面，这套模型完整还原了装置的所有装配细节，包括密封胶圈的安装槽位、快装接头的卡扣结构、观测腔与阀体的配合定位结构、内置浮球与限位结构的配合关系，所有零件的装配间隙都按照实际工程公差做了还原，可直接用于管路系统的装配干涉校验、运维培训的结构演示，也可作为同类可视流量指示装置结构设计的参考原型，建模时对内部流道的曲面做了顺滑处理，可直接导入仿真软件做流阻分析，验证不同流量下浮球的动作位置是否符合设计预期。
