小型电动阀门执行器结构设计

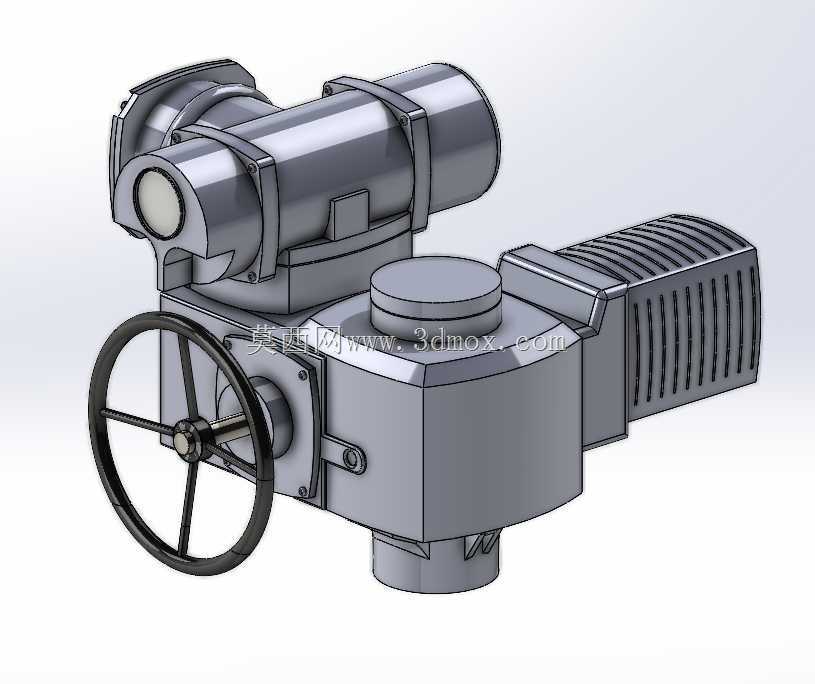

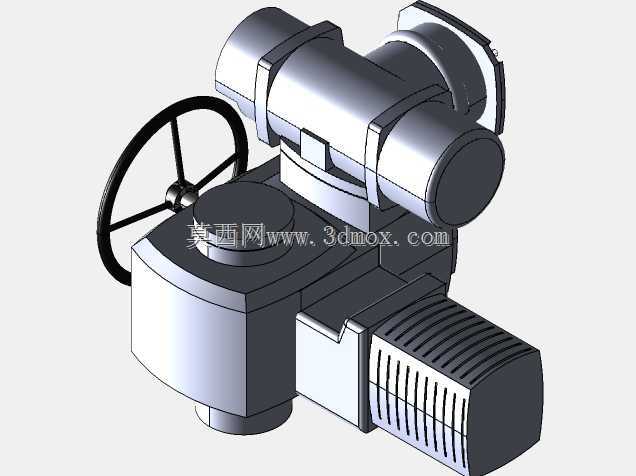

　　这款电动阀门驱动装置主要面向中小口径工业管路的阀位控制场景，常见于电力输配、化工流体输送、市政水务等领域的管线自控环节，可替代人工完成阀门的启闭与开度调节动作，适配对远程控制、阀位精准调节有要求的管路系统。从结构设计来看，装置采用一体化集成布局，将驱动电机、减速传动组、阀位反馈组件、手动操作机构整合在同一金属壳体内，大幅缩减了设备整体占用空间，便于在管线排布密集的阀组区域安装。侧置的手轮结构采用大直径辐条式设计，在断电、调试或故障工况下，操作人员无需额外工具即可直接切换手动模式操作阀门，手轮与输出轴的传动比经过匹配，手动操作时的扭矩输出足够驱动额定通径的阀瓣动作，同时避免操作力过大导致的阀杆损伤。输出端采用下置式法兰连接结构，

　　安装面的螺栓孔位、轴头配合尺寸均匹配常规小口径截止阀、球阀的连接标准，安装时无需额外制作过渡转接件，直接与阀杆对接即可完成装配，输出轴的行程范围适配对应阀门的全开到全关行程，不会出现过位顶死或者行程不足导致的内漏问题。壳体侧面的散热筋结构沿轴向排布，在电机持续运行调节开度时，可通过增大壳体与空气的接触面积带走绕组产生的热量，避免长期运行时电机过热触发保护停机，壳体的密封结构可满足常规工业车间、户外管廊的防护要求，防止粉尘、溅水进入内部传动腔影响齿轮啮合精度。设计过程中针对传动链路做了间隙优化，减速组采用多级直齿配合，传动回程间隙控制在较小范围，保证阀位调节的重复精度，阀位指示结构与输出轴同步联动，

　　现场巡检人员可直接通过顶部的指示盘判断当前阀门的开度状态，无需外接额外的指示装置。整体外形的棱角处均做了圆弧过渡处理，既避免安装过程中尖锐棱角划伤操作人员，也减少了壳体应力集中的区域，提升设备长期运行的结构强度，接线腔设置在装置侧后方，与传动腔完全隔离，现场布线时线缆不会与内部运动部件产生干涉，接线端子的排布预留了足够的接线操作空间，便于现场施工人员完成线路接驳。
