CA6140车床搭班卡尔菲阀芯组件结构

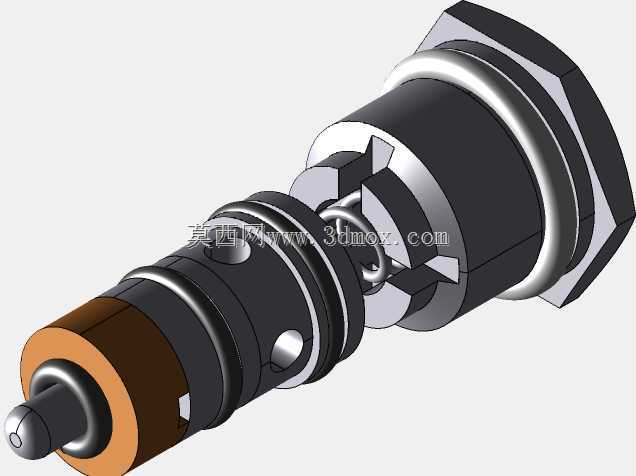

　　在普通卧式车床的液压润滑与控制回路中，这类插装式阀芯组件是保障主轴箱、进给箱油路压力稳定、动作切换可靠的核心执行零件，日常加工场景里，不管是主轴变速的油路推动、还是润滑系统的压力调控，都要靠这类阀芯的精准位移来实现通断、节流或者压力保持的功能。从结构设计来看，该阀芯采用多台阶轴式主体结构，不同直径的轴段对应阀体内腔不同的配合腔室，每一段的环形槽都用来安装密封件，相邻台肩的锐边经过精密倒角处理，避免装配时刮伤阀体内壁的密封面，也能减少油液流经时的紊流扰动。阀芯端部的顶杆结构是和外部操纵机构对接的部位，顶杆头部做了球面处理，和操纵拨杆或者推杆接触时能自动找正，减少偏载带来的卡滞风险，哪怕操纵机构有微小的安装同轴度误差，

　　球面接触也能保证推力沿阀芯轴线方向传递，避免阀芯偏磨导致的内泄问题。阀芯中段的径向开孔是油液流通的通道，不同位置的开孔在阀芯轴向位移时，会和阀体内的油口形成不同的通断组合，实现不同的油路逻辑，开孔的边缘都做了去毛刺处理，防止长期油液冲刷下金属屑脱落污染液压油，造成油路堵塞。尾部的弹簧安装位用来套设复位弹簧，弹簧的预紧力经过匹配计算，在外部操纵力撤除后，能推动阀芯回到初始中位，保证油路回到默认导通状态，弹簧座的定位台阶尺寸和弹簧内径匹配，避免弹簧工作时出现偏斜、卡滞。从安装边界来看，该阀芯为插装式结构，尾部的外螺纹和六角台肩是安装定位结构，六角台肩的端面和阀块安装面贴合，靠螺纹旋紧实现轴向固定，安装时不需要额外的法兰压盖，

　　直接旋入阀块对应的安装孔即可，整体径向尺寸紧凑，能在CA6140车床原本紧凑的主轴箱阀块布局里节省安装空间，相邻油口的间距和阀块内的油道位置完全匹配，不需要额外改造油路就能直接替换原有阀芯。实际使用场景中，这类阀芯长期浸泡在液压润滑油里，台肩和阀体内腔的配合间隙控制在微米级，既要保证阀芯能灵活轴向移动，又要控制内泄量在允许范围内，避免系统压力掉压导致的变速不到位、润滑压力不足的问题。设计时特意在不同台肩之间设置了均压槽，能让油液压力在阀芯圆周方向均匀分布，减少液压卡紧力，哪怕油液里有微小的杂质颗粒，均压槽也能容纳部分杂质，降低阀芯卡滞的概率。阀芯上的密封槽尺寸和O型圈的线径、压缩率匹配，装配后O型圈的压缩量在合理区间，

　　既能保证密封效果，又不会因为压缩量过大导致阀芯移动阻力过大，操纵费力。在车床的日常维护中，这类阀芯属于易损检修件，当出现主轴变速卡顿、润滑压力不稳的情况时，拆解检查该阀芯的台肩磨损情况、密封件老化情况、弹簧弹力衰减情况，就能快速定位故障，该结构的拆解和装配都不需要专用工具，松开尾部螺纹就能抽出阀芯，清理、更换密封件后即可装回使用，维护便利性较好。从建模细节来看，所有配合面的尺寸公差、形位公差都在模型里做了对应标注参考，同轴度、圆柱度的要求都符合液压阀芯的行业规范，不同轴段的过渡圆角都做了对应处理，避免应力集中，在长期反复轴向移动的工况下，减少应力集中导致的阀芯断裂风险。
