内螺纹快插式塑料管路连接接头结构

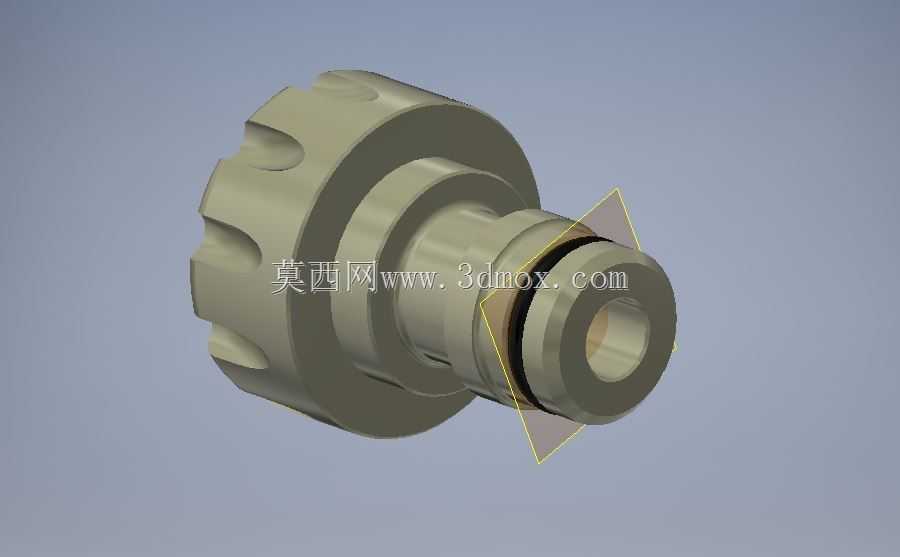

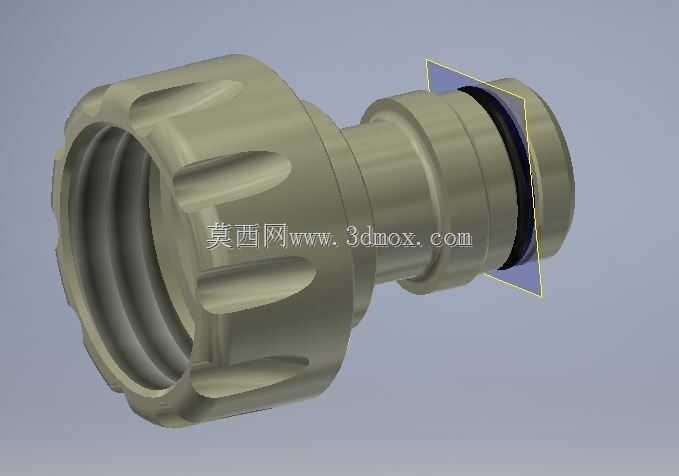

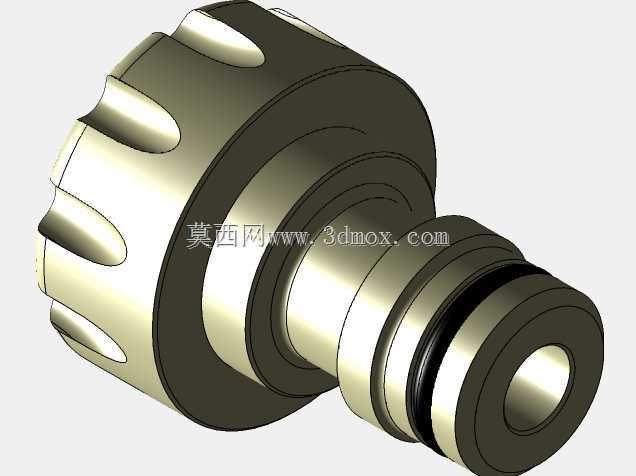

　　这款管路连接接头主要面向低压流体输送场景设计，常见应用覆盖民用给排水管路接驳、小型灌溉系统支路连接、日化流体输送管路快装、小型气动系统低压回路接驳等场景，核心作用是实现带外螺纹的管路端口与柔性软管的快速对接，无需额外辅助工具即可完成装拆，大幅降低现场管路布设的操作门槛。从结构功能来看，接头左端采用内螺纹接口设计，螺纹段内壁做了适配常规管螺纹的公差匹配，可直接与对应规格的外螺纹硬管端、阀件出口端旋合，螺纹根部预留了密封件安装槽位，可搭配生料带或O型密封圈实现端面静密封，避免螺纹旋合处出现渗漏。接头中部的滚花式防滑结构并非装饰设计，其凸起的棱边高度、棱边间距都经过实际操作验证，即便操作人员佩戴防滑手套，也能施加足够的旋紧扭矩，

　　无需借助管钳等工具即可完成螺纹端的紧固，同时该结构也提升了接头整体的抗形变能力，在受到外部径向磕碰时，防滑棱可分散冲击力，避免接头主体出现开裂。接头右端为快插式软管接驳端，外壁设计有多道环形倒刺结构，倒刺的倾斜角度朝向接头内侧，当柔性软管套入该端后，倒刺会嵌入软管内壁，在管路内部流体压力作用下，软管会被压力挤压贴紧倒刺结构，压力越高接驳的抱紧力越强，可有效防止软管受内压冲击脱落；快插端根部设置了密封胶圈安装位，配套的黑色橡胶圈可填补软管内壁与接头外壁的装配间隙，阻断流体渗漏路径，即便软管内壁存在轻微的制造公差，胶圈的弹性形变也可完成间隙补偿。设计过程中，首先明确了低压工况的载荷边界，接头主体采用硬质工程塑料材质，

　　可耐受常规弱酸弱碱流体的腐蚀，整体重量仅为同规格金属接头的六分之一，不会对管路末端造成额外的负重载荷。安装边界方面，接头左端内螺纹的旋合深度控制在合理范围，不会出现旋合过深顶触对侧管路流道、或是旋合过浅密封不足的问题，接头整体的轴向长度经过压缩，在狭小的设备内部管路布设场景中，不会占用过多的安装空间，相邻管路接头之间不会出现干涉。流道设计上，接头内部的通径做了等径过渡处理，没有出现突然的截面收缩或扩大，可降低流体经过接头时的局部阻力损失，减少流体紊流产生的振动与噪音，对于输送含有微小固体颗粒的流体时，等径流道也可减少颗粒在接头内部的沉积，避免长期使用后出现流道堵塞的问题。接头外部的所有棱边都做了圆角过渡处理，没有尖锐的毛刺棱角，

　　操作人员在现场装拆过程中不会被划伤，同时圆角结构也可降低塑料件的应力集中效应，在受到温度变化带来的热胀冷缩影响时，不会在棱角位置出现应力开裂。在实际选型适配时，该接头可匹配对应内径的PVC软管、PE软管、橡胶软管等常见柔性管路，螺纹端可适配同规格的金属硬管、塑料硬管以及带外螺纹的泵阀出口，无需额外定制转接头即可完成跨材质管路的对接，在小型设备的冷却水回路、家用净水设备管路连接、园艺灌溉系统支路接驳等场景中，可大幅减少管路安装的配件数量，提升布设效率。
