CA6140车床用圆形线性刻度盘结构设计

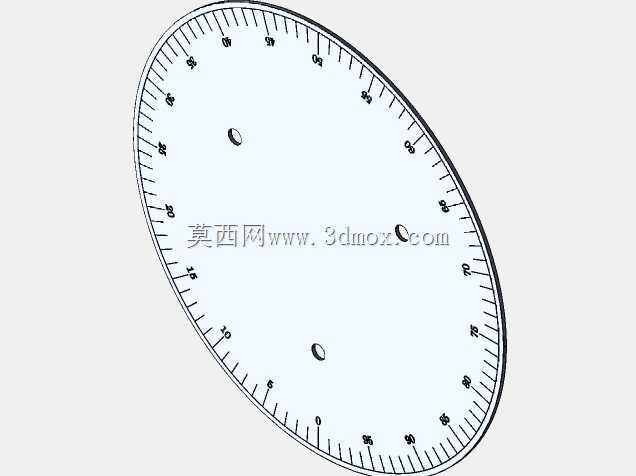

　　在普通卧式车床的进给操作、位移校准环节，刻度盘是操作人员判断进给量、调整加工位置的核心目视基准部件，这款适配CA6140车床的圆形刻度件，直接对应车床溜板箱、进给箱的操作轴安装位，替代原有磨损刻度盘时可直接匹配原有安装孔位，无需额外做安装面的二次加工。从实际加工场景来看，车床操作人员在进行外圆车削、端面车削、螺纹切削工序时，需要通过刻度盘的读数快速确定进给手轮的转动角度，换算出刀具的直线位移量，这款刻度盘覆盖0-95点的圆周刻度，对应0-600mm的线性量程，完全匹配CA6140车床大拖板、中拖板的常规进给行程范围，刻度线采用长短区分的设计逻辑，整刻度位采用更长的刻线配合数字标识，半刻度、小刻度位依次缩短刻线长度，操作人员在快速转动手轮时也能快速捕捉刻度位置，不会因为刻线辨识度不足出现读数偏差。

　　设计过程中首先考虑的是安装适配性，盘体上预留的三个安装孔呈120度均匀分布，孔位尺寸与CA6140车床操作轴端的固定螺孔完全对应，安装时只需将盘体套入手轮轴端，对齐孔位拧入固定螺钉即可完成装配，盘体与轴端的贴合面做了平面度处理，安装后不会出现盘体偏摆、转动时刻度晃动感的问题。盘体的厚度控制在适配原有手轮的安装间隙范围内，更换后不会出现手轮与箱体端盖干涉的情况，外圆边缘做了微小的倒角处理，避免安装调整时边缘锐边划伤操作人员手部。

　　刻度标识的设计充分考虑了车间实际使用环境，刻线采用凹刻工艺处理，长期使用过程中不会因为手部摩擦、油污侵蚀导致刻度模糊脱落，数字标识的字号大小适配操作人员站立操作时的目视距离，正常操作姿态下无需过度俯身即可清晰读取刻度数值。圆周方向的刻度间距经过精确换算，每一格刻度对应的手轮转动角度，与拖板的直线进给量严格对应，0-600mm的线性量程覆盖了CA6140车床的常用加工行程，无论是常规的短距离进给调整，还是大行程的快速位移定位，都能通过该刻度盘完成读数参考。

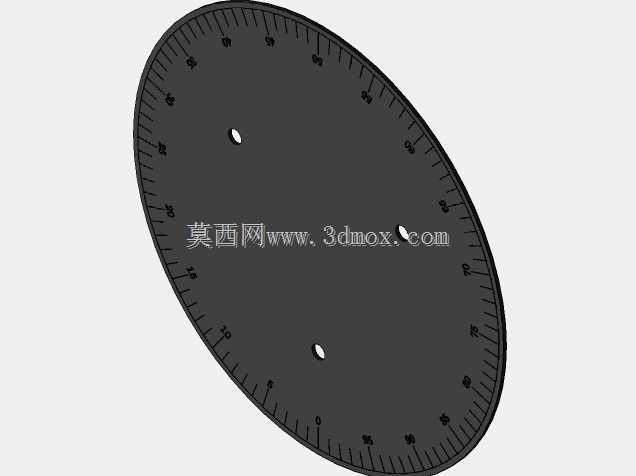

　　从结构可靠性角度出发，盘体采用刚性足够的板材加工，日常操作中即使受到轻微磕碰也不会出现盘体变形、刻度错位的问题，盘面做了哑光发黑处理，在车间照明环境下不会产生反光眩目的问题，避免因为光线反射导致操作人员读错刻度。三个安装孔的位置度公差控制在装配要求范围内，安装后盘体的回转中心与手轮轴的回转中心完全重合，转动过程中不会出现刻度偏心、不同位置刻度读数偏差的问题。在实际设备维护场景中，很多服役年限较长的CA6140车床都会出现原有刻度盘磨损、刻度脱落、盘体变形的问题，直接更换这款刻度盘即可快速恢复设备的进给读数功能，不需要对原有手轮结构做任何改造，大幅降低设备维护的配件成本与停机时间。

　　设计时也充分考虑了不同操作习惯的使用需求，刻度的数字标注方向与手轮的转动方向匹配，顺时针转动手轮进刀时，刻度数值的递增方向与操作人员的读数习惯一致，不会出现数值反向标注导致的操作判断失误。盘体的外圆直径经过优化，既保证了足够的刻度线排布空间，又不会因为直径过大占用过多操作空间，干涉周边的操作手柄、润滑装置等部件。安装孔的沉头深度与固定螺钉的头部尺寸匹配，螺钉拧紧后头部完全沉入沉孔内，不会突出盘面影响后续的清洁维护，也不会勾挂操作人员的工作服袖口。

　　在车床的精度校准环节，这款刻度盘也可以作为粗定位的基准参考，配合百分表等精密量具完成进给机构的间隙补偿调整，刻度的基准零位与车床的机械零位对齐后，即可快速建立进给位移的目视参考体系，降低操作人员反复测量确认的工作量。针对车床加工时常见的切削液飞溅、铁屑附着问题，盘面的光滑处理让日常清洁更加便捷，附着的切削液、铁屑只需用车间常用的棉纱擦拭即可清理干净，不会在盘面残留顽固污渍影响刻度读取。
