阻尼器性能测试立式试验台结构设计

　　在阻尼元件的研发、出厂校验环节，这类立式结构的试验装置是实验室与生产车间质检工位的常用工装，主要用于完成小型阻尼器的负载-位移特性、阻尼系数标定、循环疲劳寿命测试等核心检测工序，区别于大型伺服液压阻尼试验台，该结构依靠弹簧与配重重物组合提供稳定加载力，更适合小规格阻尼器的快速抽检、教学演示以及基础性能验证场景，无需复杂的液压伺服系统配套，整体搭建与维护成本更低，对安装场地的水电配套要求也更宽松。

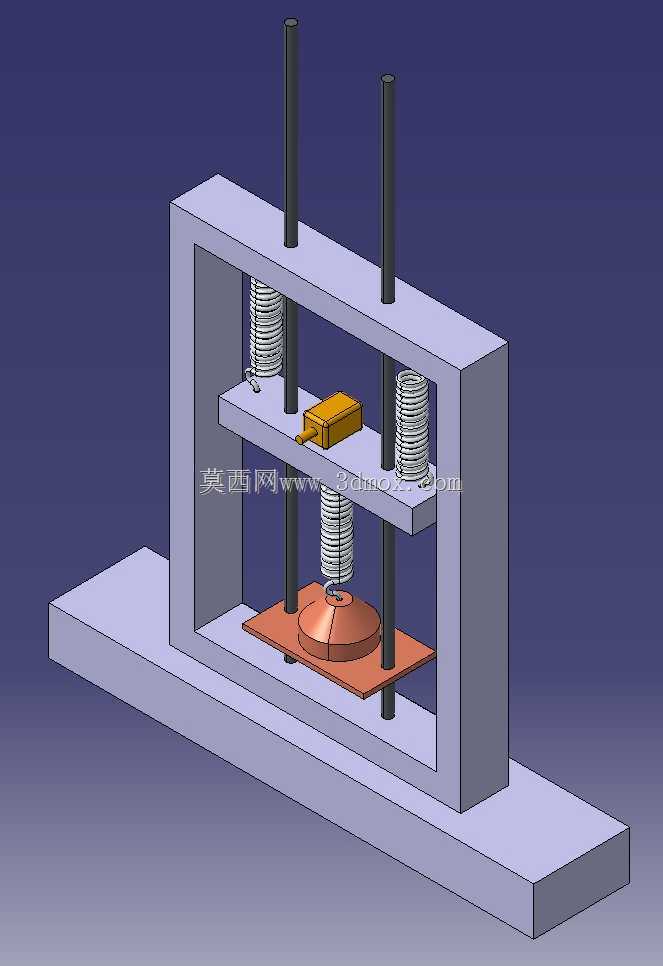

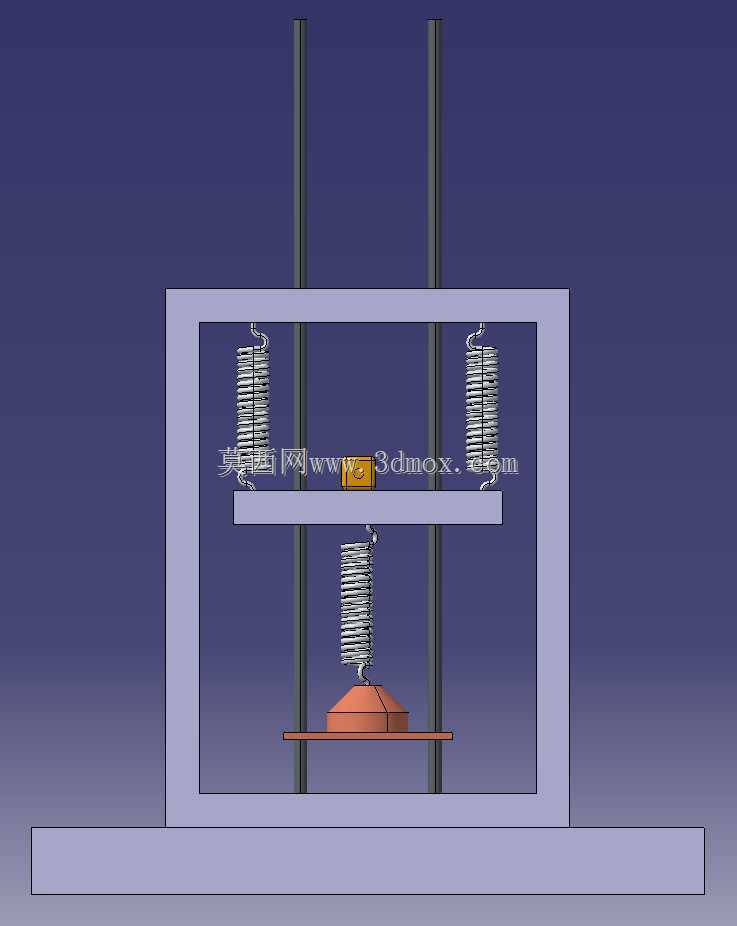

　　从结构布局来看，该试验台采用双立柱龙门式框架作为承载主体，底部为整块安装底板，通过地脚螺栓即可固定在混凝土地面或者标准试验工作台上，两侧垂直布置的光轴立柱作为滑动导向副，中间设置两层可沿立柱轴向滑动的安装平板，上层平板用于固定待测试阻尼器的上端连接位，下层平板通过均布的螺旋弹簧与底部配重承载板连接，配重板上可根据测试需求叠加标准配重块，提供恒定的轴向加载力，待测试阻尼器的下端输出端与下层平板的中心安装位连接，当配重板沿立柱上下滑动时，即可带动阻尼器完成轴向的往复压缩、拉伸动作，通过记录不同配重下的平板位移速率、往复循环次数，就能换算出被测阻尼器的动态阻尼特性、静态刚度以及疲劳耐久性能。

　　设计过程中优先考虑了加载力的稳定性与导向精度，双立柱的跨距设置参考了常规小型阻尼器的最大安装尺寸，预留了足够的装夹操作空间，导向光轴采用调质处理的45号钢加工，表面做硬铬镀层处理降低滑动摩擦阻力，滑动衬套选用自润滑铜套，避免长期往复运动出现卡滞问题，影响测试数据的准确性。弹簧的选型匹配了常规小阻尼器的测试力值范围，采用等节距圆柱螺旋压缩弹簧，保证在工作行程内弹力线性度偏差控制在允许范围内，配重板的中心位置设置了定位凸台，方便标准配重块的快速叠装定位，防止往复运动过程中配重块出现偏移滑落。

　　安装边界方面，底部安装底板的四周预留了长条形安装孔，可适配不同间距的地脚螺栓安装，整体设备的垂直高度控制在常规实验室室内净高允许范围内，不需要额外开挖地坑，水平方向的占地尺寸可适配标准试验台的台面安装，也可直接落地放置。两层滑动平板的中心位置都设置了标准化的T型槽安装位，可通过夹具适配不同连接尺寸的阻尼器样品，不需要针对每款阻尼器单独定制安装板，提升了装置的通用适配性。框架的后侧预留了传感器安装位，可根据测试需求加装位移传感器、力传感器，连接数据采集设备后可自动记录测试过程中的力值、位移变化曲线，满足更精准的定量测试需求。

　　在实际使用场景中，该类试验台常被布置在阻尼器生产车间的终检工位，完成产品出厂前的基础性能校验，也可用于职业院校、高校的机械类专业实验教学，帮助学生直观理解阻尼元件的工作原理与性能测试方法，相比全自动化的伺服试验台，该结构的传动原理直观，部件全部外露，方便学习者观察整个加载与测试过程，也便于设备的日常维护与故障排查，出现部件磨损时可快速更换弹簧、衬套等易损件，不需要专业的液压系统维护人员参与，大幅降低了使用门槛与后期运维成本。
