机床加工用三角式防护挡板结构设计

　　在普通车床的日常加工作业场景中，切削区域的防护一直是车间安全管控的核心环节，尤其是CA6140这类通用卧式车床，加工过程中高速飞溅的切屑、喷射的切削液很容易对操作工人造成灼烫、划伤类职业伤害，同时四散的切屑也会增加车间日常清理的工作量，还可能掉落到床身导轨面造成导轨研损，影响设备长期使用精度。本次设计的三角式防护挡板，正是针对CA6140车床卡盘侧切削区域的防护需求开发的专用结构，整体采用直角三角的布局形式，贴合车床床头箱靠近操作位的侧边安装，不会占用过多操作空间，也不会干涉工件装夹、刀架进给的正常作业动作。

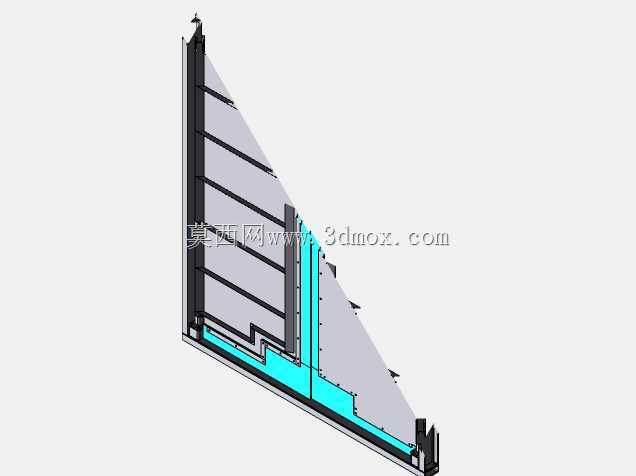

　　从结构功能来看，该防护挡板采用分层式设计，主体支撑框架采用薄钢板折弯成型，沿三角斜边方向等距布置横向加强筋，既能够保证整体结构的抗冲击强度，抵挡高速飞射的带状切屑撞击，又能尽可能降低结构自重，减少安装位置的承重负担。挡板的工作面采用光滑的冷轧钢板材质，表面做哑光处理，避免车间灯光反射造成操作视线干扰，同时光滑的板面能够让飞溅到表面的切屑、切削液顺着倾斜的板面自然滑落至车床下方的排屑槽内，不会在挡板表面堆积残留，日常清理只需要在下班前用压缩空气吹扫即可，维护成本极低。挡板靠近卡盘的一侧设置了可微调的折边结构，能够根据不同长度工件的装夹需求，小范围调整折边的伸出长度，在加工长轴类工件时可以适当收窄折边避免干涉工件回转，加工盘类短工件时可以伸出折边扩大防护覆盖范围，适配不同加工工况的防护需求。

　　设计过程中重点考量了安装边界的适配性，整个挡板的垂直安装边完全匹配CA6140车床床头箱侧的原有安装螺孔位置，不需要对车床床身进行额外打孔、焊接改造，直接利用原有螺栓点位即可完成固定，安装后整体结构的最外侧突出距离床头箱侧面不超过120mm，不会超出车床原有操作侧的安全边界，工人站在操作位进行换刀、测量工件等常规操作时，不会被挡板磕碰。挡板的斜边角度经过反复校核，刚好覆盖卡盘切削区域的飞溅角度范围，从卡盘中心高速飞出的切屑，无论沿水平还是斜向飞出，都会被挡板完全阻挡，不会飞溅到操作工人站立的区域，同时倾斜的板面不会遮挡工人观察切削状态的视线，操作时可以清晰看到刀尖切削、切屑排出的状态，不会因为加装防护装置影响加工操作的观察判断。

　　在结构细节处理上，挡板的所有边缘都做了折边钝化工序，没有裸露的锋利边角，避免安装、清理过程中造成划伤；支撑筋与主体板面之间采用点焊连接，焊后做打磨平整处理，不会出现焊渣凸起残留切屑的问题；靠近导轨面的下边缘设置了软性橡胶刮条，刮条与床身导轨护板表面保留1mm左右的间隙，既不会摩擦导轨护板造成磨损，又能够阻挡切屑从挡板下方缝隙飞溅到导轨面，同时顺着板面流下的切削液也会被刮条导流至排屑槽，不会流到床身外侧的地面造成地面湿滑。针对车床加工时的振动特性，整个挡板的安装点位都加装了橡胶减震垫，能够吸收车床运转、切削过程中传递到挡板的振动，避免长期振动造成连接螺栓松动，也不会因为振动产生额外的共振噪音，不会增加车间的作业噪声负担。

　　实际应用中，该防护挡板除了阻挡切屑、切削液之外，还能够在加工脆性材料比如铸铁件时，阻挡细碎的铸铁粉尘向操作位扩散，降低车间粉尘浓度，改善作业环境；在进行高速切削作业时，即使出现工件崩碎、刀片碎裂的极端情况，挡板也能够起到阻挡飞射碎块的作用，进一步提升作业安全系数。相较于传统的平板式防护挡板，这种三角式结构的材料利用率更高，同等防护覆盖面积下的重量更轻，安装拆卸更加便捷，需要对车床主轴、卡盘进行检修维护时，只需要松开两个固定螺栓即可将整个挡板拆下，不需要拆解其他附属结构，不会增加设备维护的工作量。
