教育拼装式双驱直线跟随移动机器人套件

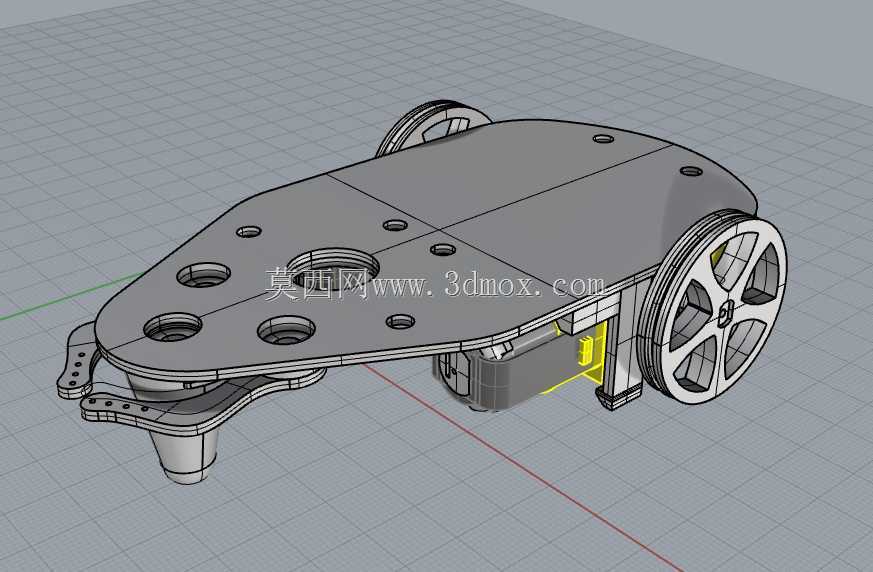

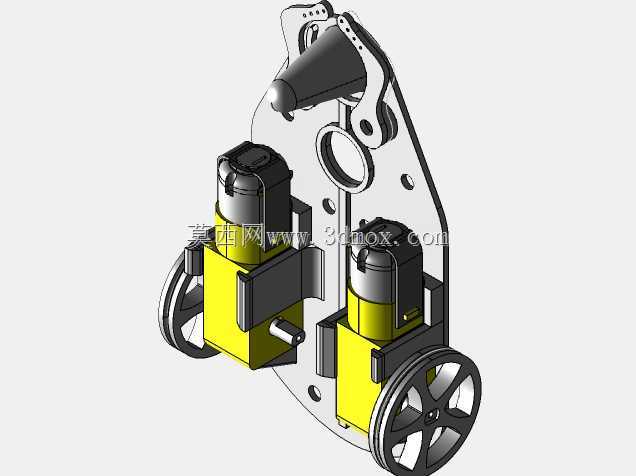

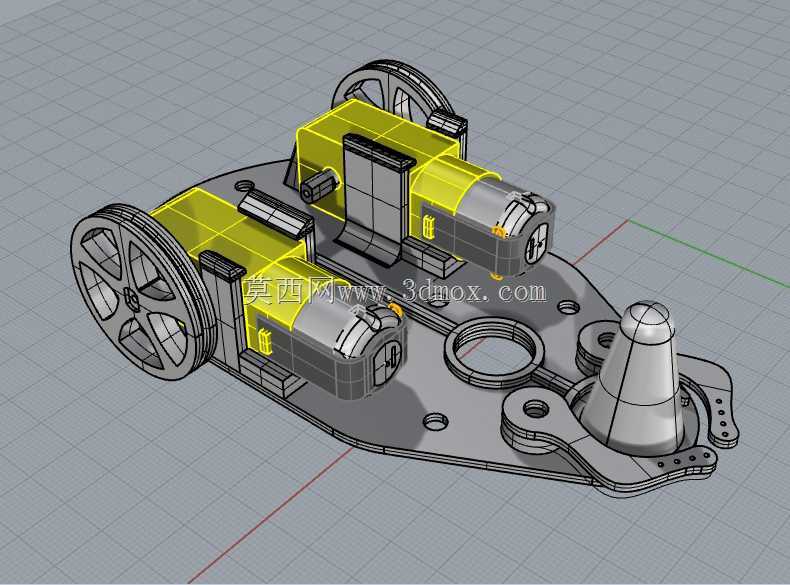

　　这款双驱直线跟随移动机器人套件，核心面向青少年科创教育、机械结构启蒙场景设计，整体采用一体化打印成型的主体承载板作为安装基底，省去了传统拼装结构中多板材拼接、反复校准孔位的繁琐步骤，适配低龄学习者的动手能力阈值，无需复杂的金工加工即可完成整机装配。从结构设计逻辑来看，承载板采用镂空式减重布局，在保证安装位刚度的前提下，尽可能削减非受力区域的材料厚度，既降低了整机自重对驱动扭矩的消耗，也预留了足够的电子元件安装空间，传感器、控制板、供电模块的安装位都做了通用化的孔位预留，可兼容市面上主流的开源硬件控制板尺寸，不需要二次打孔修改结构。驱动单元采用双侧对称布置的减速电机直连驱动轮的布局，电机安装位设计了嵌入式卡槽结构，

　　装配时只需要将电机推入卡槽即可完成径向定位，配合侧边的固定孔位用紧固件锁紧，就能保证电机输出轴与驱动轮的同轴度，避免传统安装方式中电机偏斜导致的轮组跳动、走偏问题。前端预留了随动万向轮的安装接口，三点支撑的轮组布局保证了整机行走时的稳定性，即使在不太平整的桌面地面运行，也不会出现侧翻、卡滞的情况。直线跟随功能的实现依托于前端预留的传感器安装位，可搭载多组红外循迹模块，安装高度与探测角度都经过结构适配，不需要额外设计支架调整探测距离，模块直接卡入预设槽位即可对准地面标识线，减少调试阶段的参数调整工作量。整机的安装边界经过紧凑化设计，主体承载板的轮廓尺寸控制在常规A5纸张范围内，轮距与轴距的配比经过反复验证，

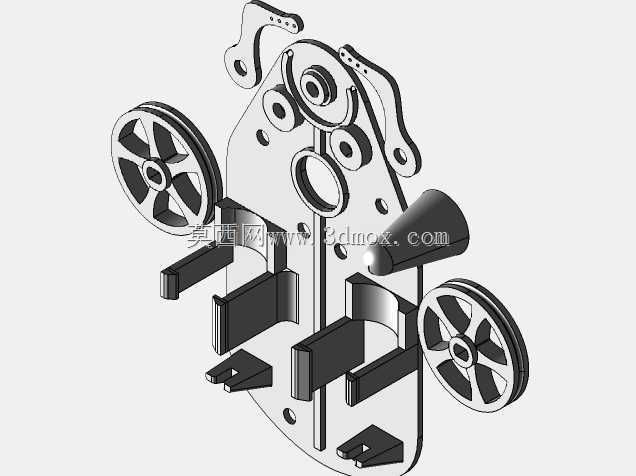

　　直线行走时的偏移量控制在极小范围内，不需要额外加装编码轮做闭环校准，就能满足基础直线跟随的功能需求。从装配流程的设计来看，所有零件都做了防呆结构设计，不同功能的安装孔位做了尺寸差异化处理，装配时不会出现零件装反、孔位错位的问题，电机接线端预留了走线槽，导线可以沿着承载板的镂空槽位规整布置，避免运动过程中导线卷入轮组造成故障。结构受力层面，承载板的电机安装位做了局部加厚处理，承受电机启动时的反扭矩不会出现形变，轮组连接轴的配合公差采用间隙配合设计，既保证轮组转动顺畅，又不会出现轴向窜动的问题。在教育场景应用中，这套结构可以让学习者快速理解移动机器人的轮组布局原理、电机安装定位逻辑、传感器布置与功能实现的对应关系，

　　不需要花费大量时间在结构加工与零件校准上，能够把更多精力放在功能调试与逻辑学习上。整机的所有结构件都适配3D打印的工艺特性，没有大角度悬空结构，打印时不需要添加大量支撑，成型后去除支撑的工作量极小，零件表面质量能够直接满足装配要求，不需要额外的打磨后处理。顶部预留的拓展安装位可以加装小型机械爪、指示灯模块等拓展组件，支持学习者在基础功能之上做二次功能开发，适配不同阶段的科创教学需求。轮组的轮毂采用辐条式结构，在保证轮体强度的同时减轻自重，轮胎表面做了细微的防滑纹理设计，在木质桌面、PVC地面、纸质赛道等常见教学场景的接触面都能提供足够的摩擦力，避免行走过程中出现打滑丢步的问题。电池安装位设计在整机重心的正下方位置，能够降低整机重心高度，进一步提升行走稳定性，电池仓采用卡扣式固定结构，更换电池时不需要拆卸其他结构件，操作十分便捷。控制板的安装位设计在承载板中部的镂空区域，既能够避免与电机、轮组等运动部件产生干涉，也方便接线操作，所有接线端都朝向外侧，调试时插拔接口不需要翻转整机。
