法兰式多螺栓连接阀门组件结构设计

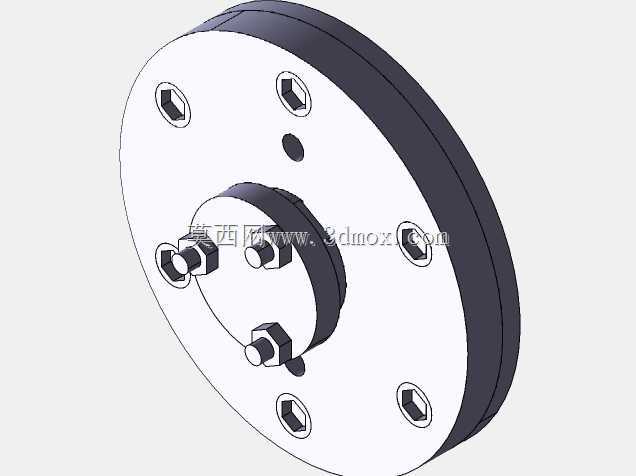

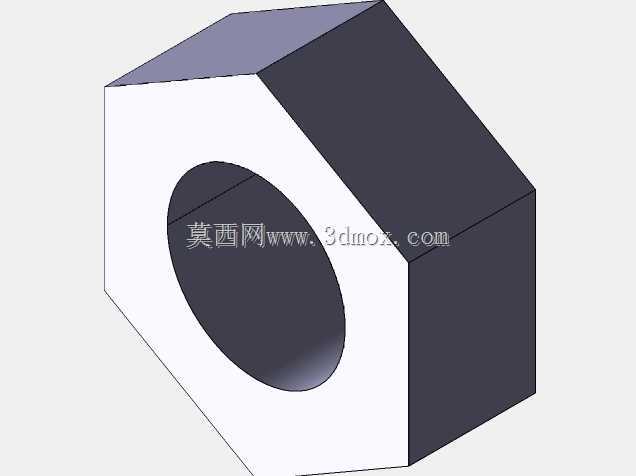

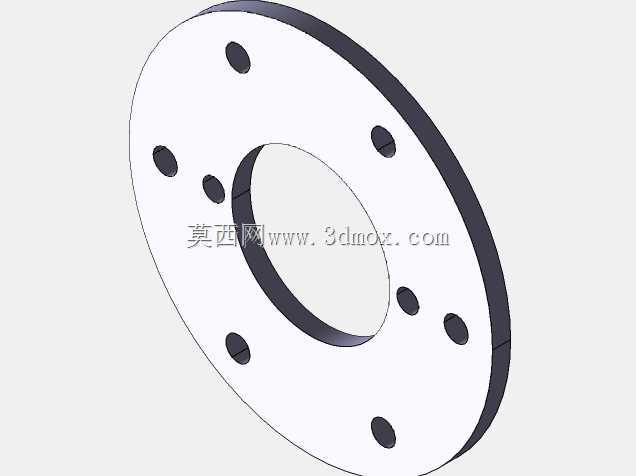

　　在流体输送管网、工业过程控制管路以及工艺设备配套的管路系统中，阀门作为截断、调节介质流向与压力的核心执行部件，其组件的装配可靠性直接决定整套管路系统的运行稳定性，这套法兰式连接的阀门组件，正是面向中低压常温流体管路场景设计的装配结构，可适配净水输送、普通化工介质循环、设备冷却回路等多种常规工况的截断类阀门配套需求。从实际装配逻辑来看，这套组件采用端盖法兰对接的主体连接形式，法兰端面上均匀分布6处内六角螺栓安装位，配合T形螺栓、六角螺母实现端盖与阀体主体的刚性压紧，安装时需按照对角顺序逐步拧紧螺母，保证法兰端面的密封衬套受力均匀，避免局部压合不实出现介质渗漏问题，这种周向均布的螺栓排布方式，

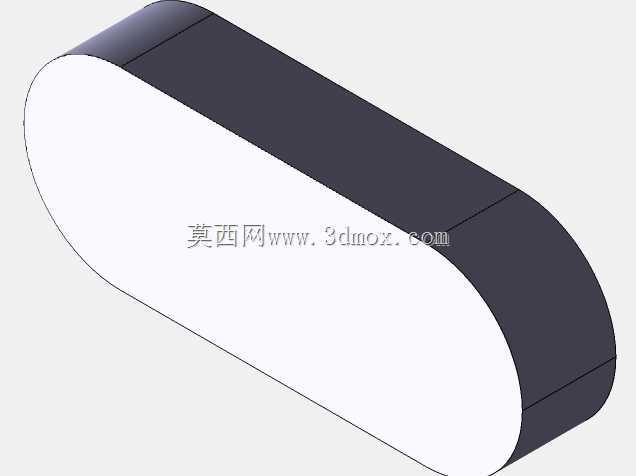

　　能让法兰结合面在额定压力下保持均匀的压应力分布，相比单侧或不对称排布的螺栓结构，抗介质压力冲击的能力更强，长期运行下螺栓松动的概率更低。组件核心的功能实现部分围绕阀瓣的动作空间做了适配设计，端盖中心预留的凸台结构为阀瓣的往复动作提供了导向限位，阀瓣与衬套的配合面采用小间隙配合设计，既保证阀瓣动作时无卡滞，又能减少介质从配合间隙处的内漏量，键结构嵌入阀瓣与传动件的连接位，可传递操作端的扭矩或轴向推力，避免阀瓣动作时出现跟转或位移偏差，保证阀门启闭位置的精准度。从安装边界来看，这套组件的法兰外径、螺栓孔中心距均匹配常规通径的中低压阀门安装标准，端盖外侧无突出的异形结构，安装时不需要额外预留过大的操作空间，

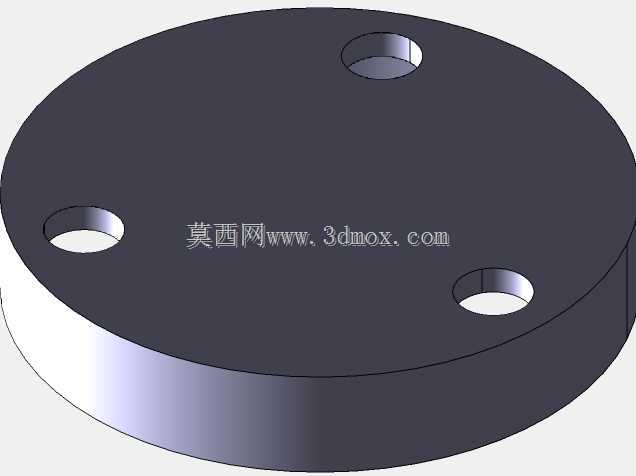

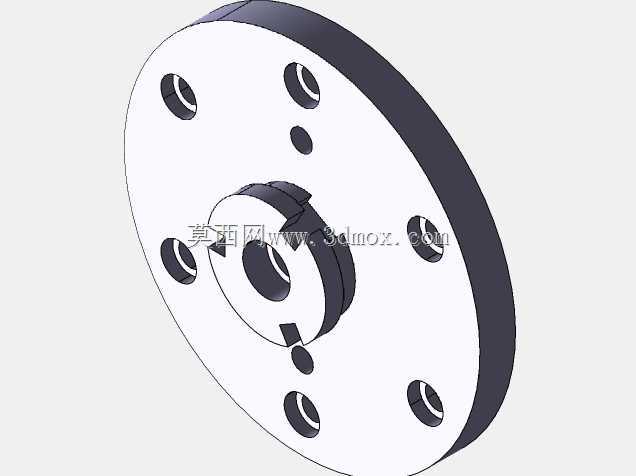

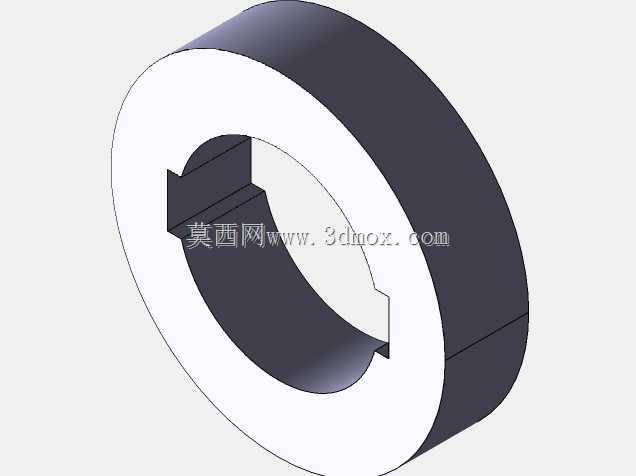

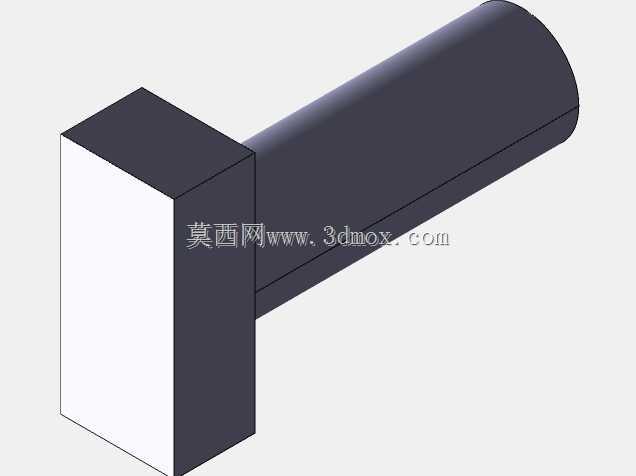

　　常规的扳手空间即可满足螺栓拧紧与后期维护的拆装需求，端盖上预留的小孔可作为定位销孔或者泄压小孔使用，若作为定位孔使用，可在装配时快速对齐端盖与阀体的周向位置，保证内部阀瓣、衬套等零件的同轴度，降低装配时的找正难度；若作为泄压孔使用，可在阀门检修排空时导出阀腔内部的残留介质，避免拆卸时介质喷溅带来的安全隐患。整套组件拆分来看包含螺母、T形螺栓、衬套、端盖、阀瓣、键、板类零件共七类基础零件，每个零件的结构都做了工艺适配设计，比如T形螺栓的头部尺寸匹配法兰端的T形槽尺寸，装配时可直接从法兰侧面滑入安装位，不需要从法兰端部穿入，能大幅提升现场装配的效率；衬套采用耐磨减摩材质设计，既作为阀瓣动作的导向支撑，又作为法兰结合面的密封垫层，

　　减少了单独设置密封件的零件数量，降低整体装配的复杂度；板类零件作为阀瓣的行程限位件，通过螺栓固定在端盖内侧，可限制阀瓣的最大开启行程，避免阀瓣开度过大冲击端盖造成结构损伤。在实际工程应用中，这类阀门组件常配套在CA系列车床配套的冷却管路系统中，也可通用在其他同压力等级、同通径的工业管路截断阀上，装配时需要注意衬套的安装方向，保证衬套的密封唇口朝向介质来流方向，才能实现可靠的密封效果；螺栓拧紧时需要控制扭矩，避免扭矩过大压坏衬套或者造成螺栓塑性变形，扭矩过小则无法保证法兰结合面的压合力，容易出现渗漏。这套结构的设计没有采用复杂的异形结构，所有零件都可采用常规的机加工工艺实现，螺母、螺栓类标准件可直接采购对应规格的标准件，不需要单独定制，能有效降低整套阀门的生产制造成本，后期维护时如果出现零件磨损，也可快速更换对应备件，减少设备停机维护的时间。从结构强度角度来看，法兰端的厚度经过受力校核，在额定1.6MPa的工作压力下，法兰端面的变形量控制在密封允许的范围内，不会因为法兰变形导致密封面出现间隙；螺栓的规格选型也匹配法兰压紧力的需求，在介质压力波动、水锤冲击的工况下，螺栓的应力仍处于材料的许用应力范围内，不会出现断裂或者塑性变形的问题。
