蓝色多回转阀门电动执行机构结构设计

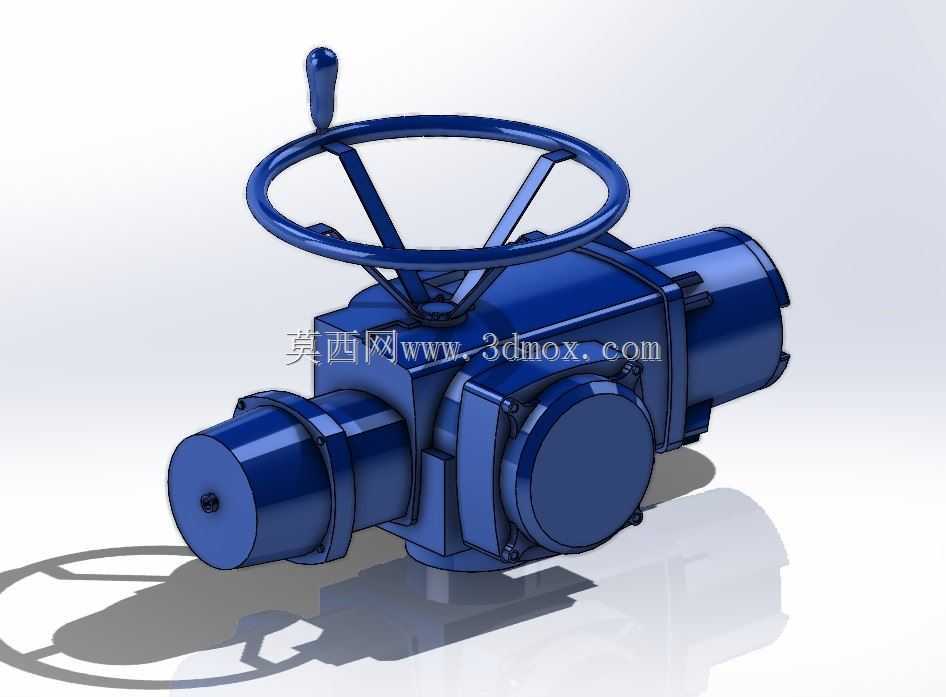

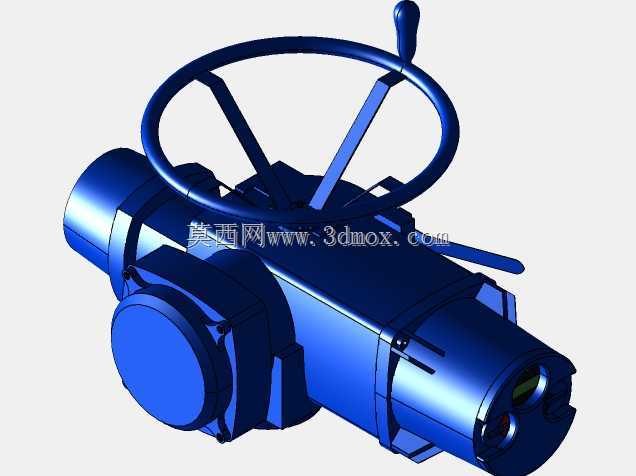

　　在石化、市政给排水、电力输配、暖通空调等涉及流体管路输送的场景中，阀门的远程启闭与开度调节是管路系统稳定运行的核心环节，这款电动执行机构正是为适配多回转类闸阀、截止阀等阀件设计的驱动装置，可替代人工手动操作，满足高空、高危、高频率调节工况下的阀位控制需求。从结构设计来看，整机采用一体化铸铝外壳包覆，表面做蓝色防腐喷塑处理，可适应户外轻度腐蚀、多尘的安装环境，外壳接缝处预留密封槽位，装配时嵌入耐油橡胶密封圈即可达到IP65级别的基础防护能力，避免管路现场的水汽、粉尘侵入内部传动腔与电气控制腔。顶部设置的手轮结构是应急操作单元，当现场供电中断、电控模块出现故障时，可直接扳动手轮侧的切换拨杆，将传动链路从电动驱动档位切换至手动操作档位，

　　通过转动手轮直接驱动输出轴完成阀门启闭，手轮采用三辐条轮缘设计，轮缘做圆弧滚花处理，手动操作时握持摩擦力充足，不会出现打滑脱手的问题，手轮中心的传动轴与内部蜗轮蜗杆机构直连，传动比经过匹配计算，手动操作时的输入扭矩控制在成年人单臂可轻松施加的范围内，无需额外加装加力杆即可完成高压差工况下的阀门动作。主体传动腔采用蜗轮蜗杆减速结构，将电机输出的高转速低扭矩动力转化为低转速大扭矩的输出动力，输出端采用标准的阀杆连接套结构，可根据不同厂家的阀杆尺寸更换适配的连接轴套，无需对执行器主体结构做二次修改，安装适配性较强。电气接线腔设置在主体侧方的圆形端盖内侧，端盖采用螺栓压紧密封，内部预留足够的接线空间，可容纳动力线、阀位反馈线、

　　远程控制线的接线端子排，布线时可将强电动力回路与弱电信号回路做物理分隔，避免信号干扰。整机的安装法兰采用标准多回转执行器连接尺寸，法兰端面加工有定位止口，与阀门支架装配时可快速完成同轴度定位，避免输出轴与阀杆不同心导致的传动卡滞、密封件偏磨问题。从安装边界来看，整机轴向长度控制在适配DN50至DN300通径多回转阀门的范围内，输出轴中心到外壳底部的预留间隙满足常规阀门支架的安装高度要求，侧方的电机腔突出尺寸经过优化，不会与相邻管路、保温层产生安装干涉，现场布置时可根据接线方向选择水平或垂直安装姿态，只要保证手轮操作空间预留充足即可。设计过程中对整机的重心做了配平处理，执行器安装在阀门顶部时重心落在阀杆轴线上，

　　不会对阀杆产生额外的侧向弯矩，可有效延长阀杆填料的使用寿命，减少外漏风险。内部传动件均采用合金结构钢加工，蜗轮齿面做锡青铜镶嵌处理，既保证传动强度，又降低蜗轮蜗杆啮合时的磨损量，长期运行无需频繁加注润滑脂，维护周期更长。输出端设置有机械限位结构，可在阀门到达全开、全关位置时硬切断传动链路，避免电机过载堵转，同时预留了阀位指示器的安装位，可直观反馈当前阀门的开度位置，方便现场巡检人员快速判断管路状态。
