卧式工业承压储运用罐体结构设计

项目分类:通用机械零部件 发布时间:2024-01-13 ID:722954
  • 卧式工业承压储运用罐体结构设计

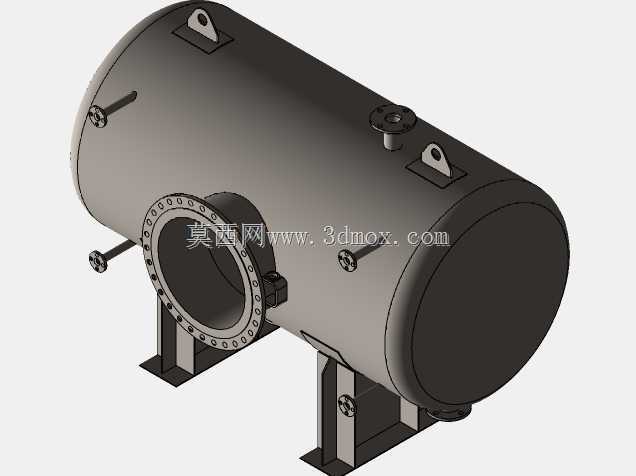

  该卧式承压罐体的三维结构设计,首先要匹配工业现场的安装与使用场景,这类罐体常应用在化工介质缓冲、蒸汽系统储配、轻工生产料液暂存等工况中,核心作用是在预设承压范围内稳定容纳气态或液态介质,缓冲系统管路的压力波动,避免前端供料或产气设备的频繁启停,保障整套工艺管路的运行稳定性。从结构设计逻辑来看,整体采用卧式圆柱筒体搭配两端标准椭圆封头的构型,这种构型相比立式罐体,在同容积下的安装高度更低,对于厂房净空有限的车间场景适配性更强,同时卧式布置的重心更低,运行过程中的抗晃动、抗载荷冲击表现更优,不需要过高的基础支撑结构就能完成安装固定。筒体侧面设置的大口径带法兰接口,是主要的介质进出通道,法兰采用凸面密封结构,

  配套的螺栓孔沿法兰周向均匀排布,安装时可通过匹配对应压力等级的密封垫片,实现接口处的静密封,避免带压介质出现泄漏;除了主接口外,筒体上还预留了多个小口径螺纹接口,分别可用于安装压力表、安全阀、排空阀、液位检测元件,满足设备运行过程中的参数监测、安全泄放、检修排空等实际需求,接口的位置排布避开了支座安装区域与筒体焊缝位置,减少应力集中对筒体结构强度的影响。顶部设置的两个吊耳结构,是专门为设备吊装转运设计的,吊耳的焊接位置经过重心核算,吊装时可保证罐体保持水平姿态,避免吊装过程中出现倾斜磕碰,吊耳本身的板厚与焊接坡口设计,满足整体满焊后的载荷要求,可承受罐体充水试验时的全重载荷。底部的鞍式支座是卧式罐体的标准支撑结构,

  两个支座沿筒体轴向对称布置,其中一个支座设置为固定端,另一个设置为滑动端,可抵消设备运行过程中因温度变化产生的筒体热胀冷缩位移,避免支座与基础连接位置出现额外的结构应力;支座的立板与底板采用焊接结构,底板上预留的地脚螺栓孔,可用于将设备固定在混凝土基础或者钢制平台架上,安装时需要保证两个支座的支撑面处于同一水平面上,避免筒体承受额外的弯曲应力。筒体上设置的人孔结构,可满足设备检修时人员进入筒体内部检查、清理的需求,人孔的法兰盖采用快开式螺栓压紧结构,日常运行时保持密封锁紧,检修时可快速拆卸开启。在建模过程中,所有的焊缝位置都做了结构预留,筒体的纵缝、环缝,以及接口、支座、吊耳与筒体连接的角焊缝,都按照等强度原则做了结构补强,

  尤其是大口径法兰与筒体连接的位置,额外设置了补强圈结构,抵消开孔造成的筒体强度削弱。从安装边界来看,该罐体的轴向长度、筒体直径、支座间距、顶部接口高度、侧面接口伸出长度都做了明确的尺寸约束,安装时需要预留足够的侧面操作空间,用于阀门、仪表的安装与日常操作,顶部需要预留吊耳的吊装作业空间,底部需要预留排污口的接管与排污管路安装空间,同时要保证滑动支座的底板与基础预埋板之间的滑动面平整,无卡涩阻碍,保障热位移能够正常释放。这类承压罐体的设计,核心是在满足承压强度要求的前提下,尽可能优化结构布局,减少不必要的材料冗余,同时兼顾安装、操作、检修的便利性,所有的结构细节都要匹配实际工业现场的使用需求,避免出现设计与现场施工脱节的问题,比如接口的朝向要匹配现场管路的走向,支座的螺栓孔尺寸要匹配常用的地脚螺栓规格,吊耳的位置要适配车间常规吊装设备的作业半径。
