立式框架结构抗剪强度测试工装

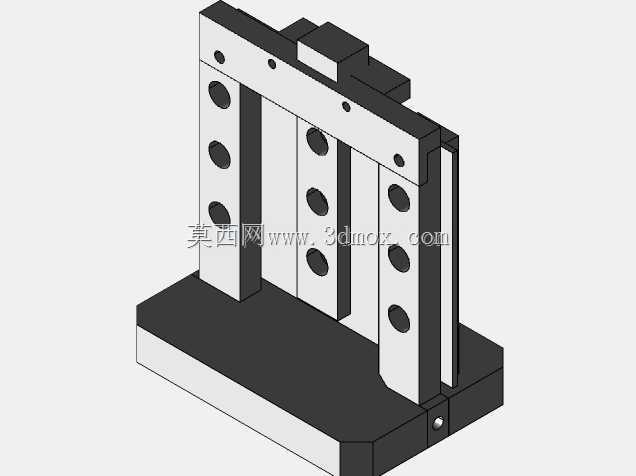

　　这套立式框架结构的抗剪强度测试装置，主要面向金属型材、结构连接件、小型焊接构件的抗剪力学性能检测场景，在材料实验室、结构件来料质检工位、五金件生产车间的品控环节都有广泛应用，能够完成静态载荷下的抗剪破坏试验、额定载荷下的变形量检测、连接件抗剪疲劳预测试等核心测试任务。从结构设计逻辑来看，整体采用落地式龙门框架布局，底部为整块加厚安装基座，基座底面做了铣平处理，能够直接通过T型槽螺栓固定在试验台或者地面预埋板上，安装时需要保证基座上平面的平面度公差不超过0.05mm每米，避免框架安装后出现垂直度偏差影响测试精度。两侧的立式支撑立板采用等厚钢板加工而成，立板上阵列排布的多组安装孔位，是为了适配不同高度规格的试样装夹需求，

　　孔位间距按照标准试样的尺寸梯度做了等距设计，调整装夹高度时只需要更换固定销轴的位置即可，不需要额外加装垫块，大幅缩短不同试样切换的准备时间。中间的活动加载导板通过两侧的导向槽与立板配合，导向间隙控制在0.02-0.04mm之间，既保证加载过程中导板不会出现卡滞，也能避免间隙过大导致加载方向偏移，让剪切力始终垂直作用在试样的待测截面，保证测试数据的准确性。顶部的加载块安装位预留了标准的力传感器连接接口，能够直接匹配市面上主流的液压加载缸、伺服电动缸的输出端，不需要额外做转接法兰设计，降低了整套测试装置的配套改造成本。在实际使用过程中，试样装夹在固定基座与活动导板之间的装夹工位，装夹时需要保证试样的剪切面与加载方向完全垂直，

　　通过顶部加载装置施加稳定的向下压力，直到试样发生剪切破坏，配套的力传感器可以实时采集载荷数值，配合位移传感器就能得到完整的载荷-变形曲线，为材料抗剪性能参数计算提供准确的原始数据。设计时充分考虑了测试过程中的安全冗余，框架整体的结构强度按照最大测试载荷的1.5倍做了安全系数校核，立板与基座之间采用焊接加销钉定位的连接方式，避免大载荷下连接位置出现开裂或者变形。装置的整体安装边界宽度适配常规实验室试验台的安装尺寸，不需要额外占用过大的场地空间，底部基座的重量经过配重优化，即使不做地面固定，在额定载荷范围内测试时也不会出现装置滑移或者倾覆的情况。立板上的孔位同时兼顾了不同装夹辅具的安装需求，除了常规的棒材、板材试样装夹，

　　还可以通过加装专用夹具完成铆钉、螺栓等标准紧固件的单剪、双剪测试，拓展了整套装置的适用范围。导向位置设计了可拆卸的耐磨衬板，长期使用出现磨损后只需要更换衬板即可，不需要整体更换立板，降低了后期的维护成本。整个框架的外露棱边都做了倒角处理，避免操作人员安装试样时被锐边划伤，符合实验室设备的安全设计规范。
