带沥水格栅圆角双层皂盒结构设计

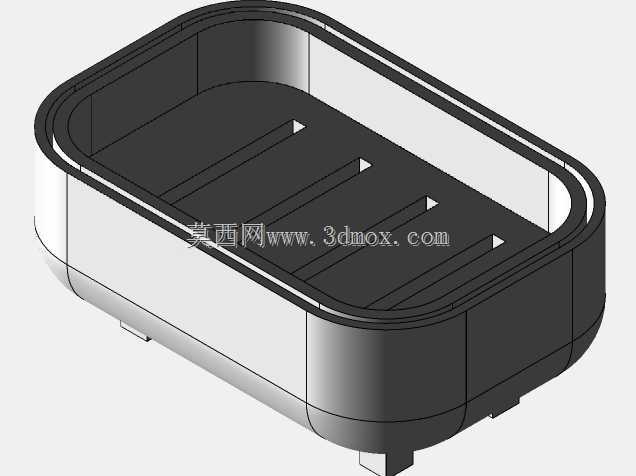

　　这款皂盒结构主要面向卫浴洗漱场景的日常置物需求，适配家庭洗手台、公共卫生间洗漱区、酒店浴室台面等多种使用环境，核心作用是承放块状清洁皂，同时通过结构设计快速导走皂体表面积水，避免皂体长期浸泡软化糊化，延长清洁皂的使用寿命，也能减少皂液残留对台面的污染。从结构设计逻辑来看，整体采用带大圆角的长方圆角壳体造型，所有外露棱边均做了R3以上的圆角过渡，一方面避免尖锐棱边在日常拿取时磕碰划伤使用者，另一方面也适配塑料注塑成型的工艺要求，减少注塑过程中的应力集中问题，降低壳体翘曲、缺胶的不良率。内部承托区域设计了多道平行凸起的沥水格栅，格栅高度为5mm，相邻格栅之间预留了8mm宽的导水间隙，皂体放置在格栅上时，

　　表面积水会顺着间隙流入下层的储水腔，不会积存在皂体接触面上；格栅端部做了小角度斜切导向，既方便日常清理格栅缝隙里残留的皂垢，也能在取放皂体时减少对皂体的刮蹭，避免皂体表面被硬棱刮出碎屑。壳体侧壁采用了1.8mm的均匀壁厚设计，侧壁顶部做了一圈向内收的叠边结构，既可以提升整个壳体的结构刚性，避免长条形壳体在受力时出现侧壁外扩变形的问题，也能在搭配上盖时形成定位配合，无需额外设计卡扣结构就能实现上盖的稳定放置。底部设计了四个均匀分布的垫高支脚，支脚高度为2mm，让皂盒底部与放置台面之间留出均匀的通风间隙，一方面加速底部残留水分的蒸发，避免皂盒底部长期贴住潮湿台面滋生霉斑，另一方面四个支脚的平面度公差控制在0.2mm以内，

　　确保皂盒放置在光滑台面上时不会出现晃动、滑移的问题。从安装与放置边界来看，这款皂盒的整体外形尺寸控制在长120mm、宽80mm、高45mm的范围内，占用台面空间极小，常规的洗手台边角区域、淋浴间置物架层板都能轻松放置，不需要额外的固定安装结构，直接平放即可使用。设计过程中充分考虑了日常清洁的便利性，整个壳体内部没有狭窄的死角结构，所有转角位置都做了圆角过渡，日常使用后可以直接用水冲洗内部残留的皂液，不会出现污垢积存难以清理的问题；壳体外侧壁做了细微的磨砂纹理处理，既可以提升手持拿取时的摩擦力，避免沾水后手打滑落，也能减少表面指纹、水渍的残留，长期使用也能保持外观整洁。在结构强度校核层面，针对日常使用中可能出现的挤压、跌落场景，

　　壳体侧壁与底部的过渡位置做了局部加厚处理，加厚区域壁厚为2.5mm，能够承受1.2m高度自由跌落至硬质瓷砖地面不出现开裂问题，满足日用塑料制品的耐用性要求；沥水格栅的截面做了梯形加强设计，根部厚度2mm、顶部厚度1.5mm，在保证导水间隙的同时，能够承受10kg的垂直压力不会出现断裂变形，即使日常放置较重的手工皂、精油皂也不会出现格栅塌陷的问题。考虑到不同使用场景的需求，储水腔的深度设计为15mm，能够储存约80ml的沥出积水，正常使用情况下3-5天倾倒一次积水即可，不需要频繁清理；储水腔与上层承托区域为一体化结构，没有额外的拼接缝隙，不会出现拼接位置渗漏水的问题，倾倒积水时直接将整个皂盒倾斜即可倒出内部存水，操作十分便捷。
