杜卡迪998干式摩托车离合器三维结构模型

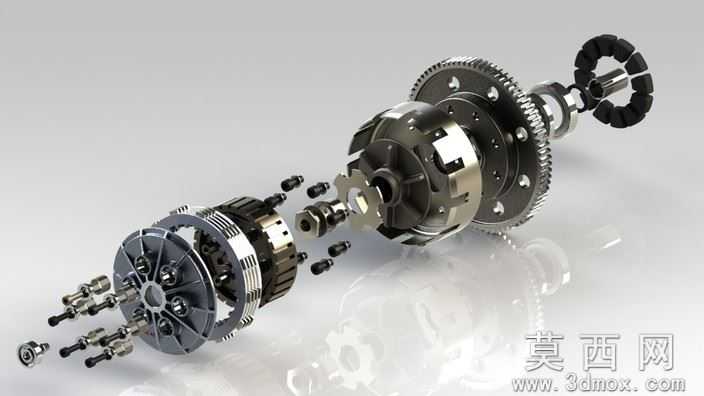

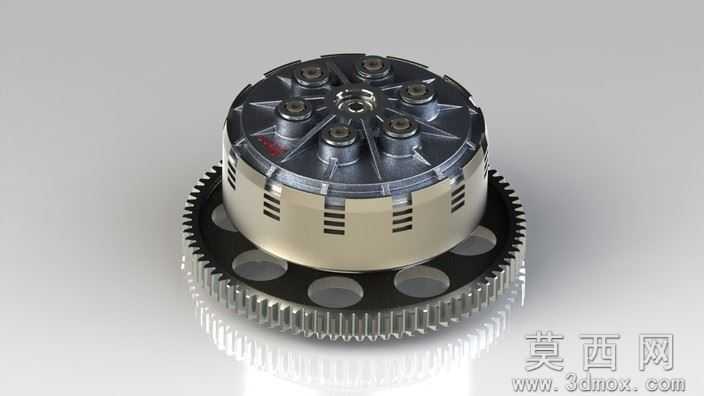

本模型为杜卡迪998摩托车配套干式离合器的高精度三维结构模型，建模阶段以实车离合器的测绘参数为核心依据，首先通过拆解实物离合器获取各部件的轮廓尺寸、装配间隙与配合公差，在SolidWorks2011软件中先完成核心基准轴、安装定位面的搭建，依次绘制离合器大齿圈、从动摩擦片组、主动压盘、分离推杆、回位弹簧、紧固螺栓等全部零件的三维特征，针对着陆部渐开线花键严格遵循模数m=1、齿数z=48的参数完成齿形绘制，保证花键连接直径25毫米的尺寸精度，所有零件建模完成后按照实际装配顺序完成配合约束，添加同轴度、端面跳动等装配公差校验，还原离合器的真实装配关系。

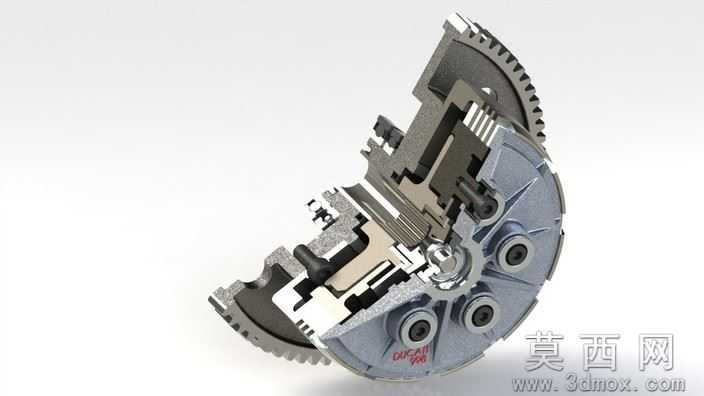

渲染材质环节针对不同部件匹配对应材质属性，大齿圈采用调质合金钢材质，设置金属磨砂质感与细微加工刀痕纹理，摩擦片组设置耐高温复合材料的哑光粗糙质感，压盘与壳体采用铸铝材质，添加轻微氧化层与表面阳极氧化的浅灰色金属质感，紧固螺栓设置镀锌亮面金属质感，弹簧设置弹簧钢的深色金属反光属性，最终通过剖面渲染呈现离合器内部的堆叠结构，清晰展示各部件的位置关系。

结构原理上，该模型还原干式离合器的工作逻辑：大齿圈与发动机曲轴端传动齿轮啮合获取动力，常态下弹簧压紧主动片与从动摩擦片，通过摩擦力将动力传递至变速箱输入轴，当操控离合拉杆时，分离推杆推动压盘压缩弹簧，使摩擦片组分离切断动力传递，剖面结构可直观展示摩擦片的堆叠排布、弹簧的压紧点位、分离机构的施力路径，完整呈现干式离合器无油浴、结构紧凑、传动直接的特性。

软件兼容方面，模型除原生SolidWorks2011格式外，同步导出STEP/IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维建模软件，不同软件打开时不会出现特征丢失、装配错位问题，可直接进行后续的结构修改、工程图导出、仿真分析操作。

研发教学应用层面，该模型可作为摩托车传动系统研发的参考原型，用于干式离合器的结构优化、摩擦片磨损仿真、分离行程调校等研发工作，也可作为机械专业传动机构课程的教学案例，帮助学习者理解离合器的动力传递逻辑、渐开线花键的参数设计、多片式摩擦离合的结构特点，同时也可作为摩托车改装、维修领域的结构参考资料，辅助技术人员理解杜卡迪经典干式离合器的构造细节。
