汽车进气用空气呼吸通风过滤器结构设计

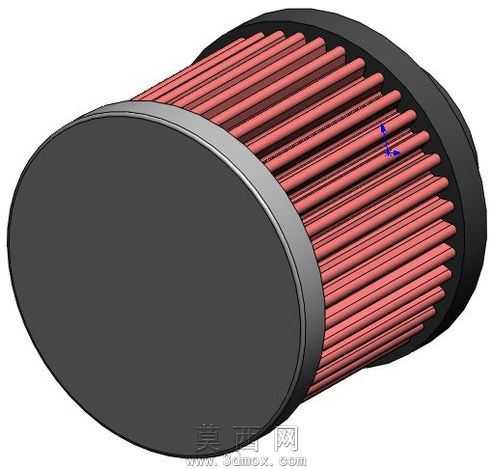

本作品为汽车进气系统配套的空气呼吸通风口过滤器三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循汽车进气配件的实际生产尺寸规范，对滤芯褶皱、端盖密封、边框固定等核心结构做了1:1比例的还原。模型搭建阶段先绘制圆形端盖的基准草图，通过拉伸凸台命令生成两端的密封端盖实体，其中进气端采用平面密封结构，出气端预留与进气管道对接的安装卡位，端盖边缘做了圆角过渡处理，避免应力集中同时提升装配顺滑度。核心过滤滤芯部分采用阵列特征完成褶皱结构的建模，先绘制单个褶皱的梯形截面草图，通过沿圆周方向的线性阵列生成整圈均匀排布的褶皱滤材，每道褶皱的间距、折高都参考量产空滤的参数设置，保证过滤面积与进气阻力的平衡，滤材外侧设置一圈金属质感的固定压圈，通过拉伸与薄壁特征生成压圈实体，压圈与端盖、滤材的配合位置做了公差预留，还原实际装配的过盈配合关系。材质渲染阶段，两端密封端盖赋予哑光黑色橡胶材质，调整材质的粗糙度参数还原橡胶的磨砂质感，固定压圈赋予银灰色金属材质，添加轻微的反射效果模拟镀锌金属圈的表面质感，褶皱滤材赋予玫红色过滤纸材质，调整材质的漫反射颜色与凹凸贴图，还原纸质滤材的细微纤维纹理与褶皱立体感。结构设计上充分考虑空滤的实际使用需求，褶皱式滤材结构在有限的筒状空间内最大化拓展了过滤接触面积，两端的橡胶端盖起到密封与支撑双重作用，外侧金属压圈可固定滤材形状避免受进气气流冲击发生变形，整体筒状结构适配多数民用车型的进气舱安装空间，安装卡位的尺寸可根据不同车型的进气管道直径做参数化调整，模型所有特征均保留可编辑参数，方便后续根据不同车型的进气量需求调整滤芯长度、褶皱密度、端盖尺寸等参数，可直接用于空滤产品的结构验证、开模参考以及进气系统的装配模拟。
