CA6140车床用锥台法兰式支撑基座结构

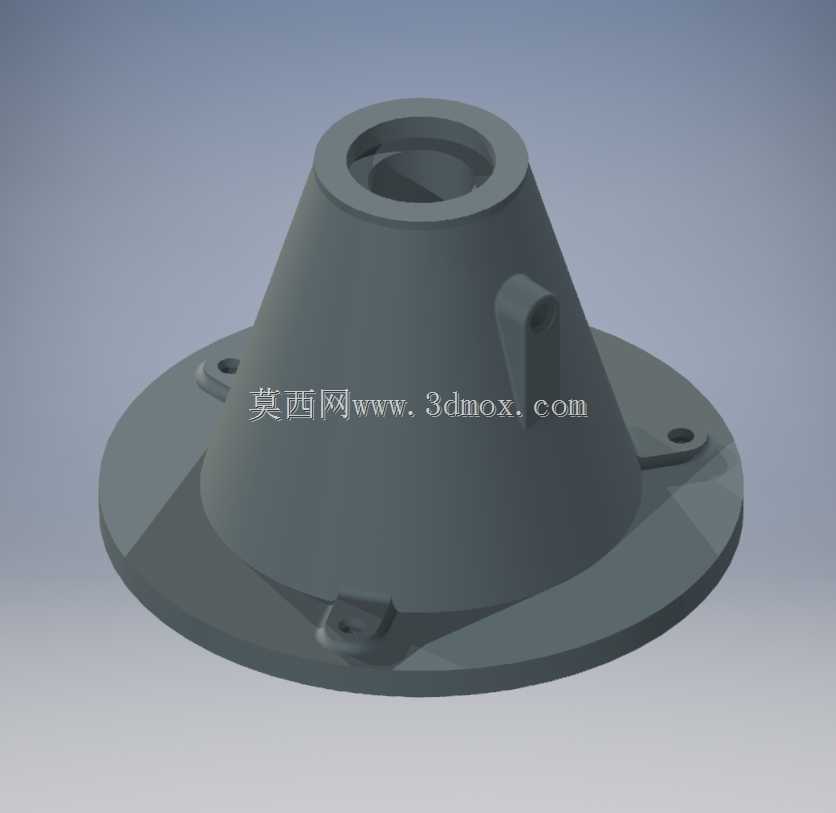

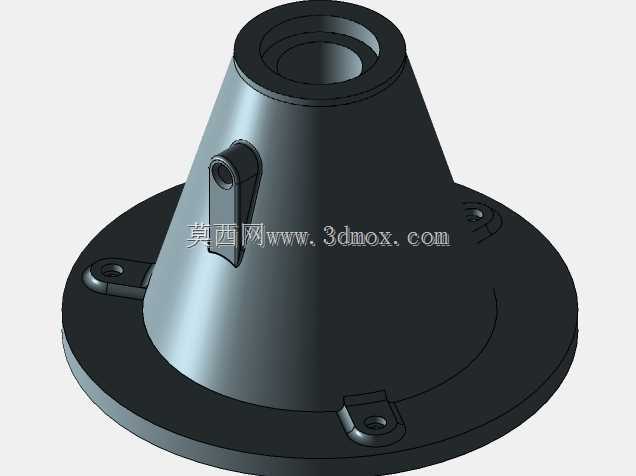

　　在普通卧式车床的床身端部、进给箱与挂轮箱衔接区域，这类带法兰安装边的锥台形支撑基座是承担轴系定位、部件承托的核心结构件，日常加工长轴类零件、车削螺纹工序中，它既要为穿过基座内腔的传动轴提供稳定的外围支撑边界，也要隔绝切削液飞溅、金属切屑侵入传动配合区域，避免轴系运转过程中出现卡滞、磨损加剧的问题。从结构设计逻辑来看，整个基座采用下宽上窄的锥台过渡形态，底部的圆形法兰边均匀分布三个沉头安装孔，安装时可通过内六角螺栓直接固定在床身的预制安装平面上，法兰边与床身贴合面预留0.2mm的刮研余量，现场装配时可通过配刮保证结合面的接触刚度，避免长期受载后出现连接松动。锥台侧壁上设置的两个带孔凸台，一个用于安装润滑油管接头，

　　可定期向基座内腔的轴承配合位注入润滑脂，另一个凸台用于安装定位销，与床身的定位槽配合完成安装时的快速对位，减少装配过程中的找正时间。基座顶部的同轴内孔是核心配合面，孔壁的尺寸公差按照H7级精度设计，可与标准深沟球轴承的外圈形成过渡配合，内孔端口处设计有1×45度的倒角，既方便轴承压装时的导向，也能去除机加工产生的锐边毛刺，避免装配时划伤操作人员或轴承密封件。从安装边界来看，底部法兰的最大外径控制在180mm范围内，三个安装孔的中心圆直径为160mm，适配CA6140车床床身端部的现有安装孔位，不需要对床身进行二次加工即可完成替换安装；锥台的整体高度为120mm，顶部内孔的直径为60mm，可适配直径30mm以下的传动轴穿过，

　　完全覆盖普通车床进给传动系统的轴系尺寸需求。结构强度设计上，锥台的壁厚采用等强度渐变设计，底部与法兰衔接位置壁厚为8mm，向上逐渐过渡到顶部的6mm，既保证了基座受径向载荷时的结构刚度，也尽可能控制了零件的整体重量，减少铸件生产时的材料消耗。法兰边与锥台衔接的位置设计有R5的铸造圆角，避免铸件冷却过程中出现应力集中导致的开裂缺陷，同时也能减少机加工时的刀具崩损风险。在实际使用场景中，这类支撑基座除了应用在CA6140车床上，也可经过少量尺寸调整后，适配其他型号的普通卧式车床、轻型铣床的传动系统支撑部位，作为通用化的支撑构件使用。建模过程中需要重点关注几个配合面的形位公差要求：顶部内孔的圆柱度公差要控制在0.01mm以内，

　　内孔轴线与底部法兰安装面的垂直度公差不超过0.02mm/100mm，三个安装孔的位置度公差控制在φ0.1mm范围内，才能保证装配后轴系的运转同轴度，避免出现轴系运转卡顿、轴承过早磨损的问题。基座的外表面不需要做过高的表面粗糙度要求，铸造后经过喷丸处理即可，而安装贴合面、内孔配合面的表面粗糙度要达到Ra1.6，保证配合的紧密性。考虑到车床加工时会持续接触切削液和金属切屑，基座的材质选用HT200灰铸铁，这种材料具备良好的减震性和耐磨性，铸造性能优异，成本也相对低廉，非常适合这类机床支撑类零件的批量生产。铸件生产完成后需要经过时效处理，消除内部的铸造应力，避免后续机加工和使用过程中出现变形，导致配合精度丧失。
