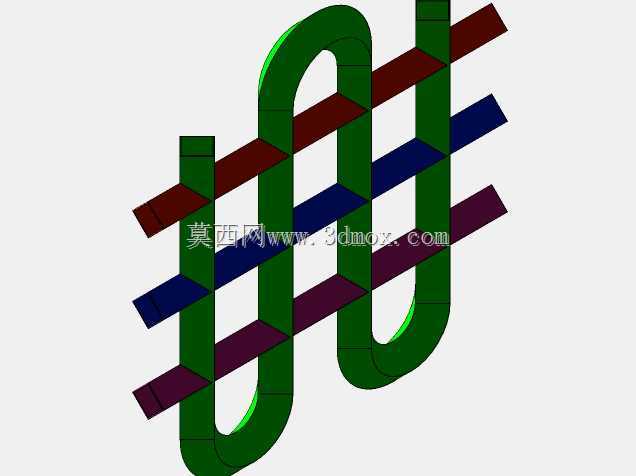

交错网格管状创意结构三维建模作品

　　这款交错网格管状结构，在实际工程应用中可覆盖多个场景，在流体管路排布领域，可作为模块化管路集成的原型参考，通过横竖交错的管路走向，在有限安装空间内实现多通路流体的换向、汇流与分流，相比传统直管拼接的管路组，这类一体化弯折成型的网格管结构能减少60%以上的管路接头数量，从根源上降低接头位置的泄漏风险，尤其适合小通径、多回路的气动控制回路排布，在小型自动化设备的气路走线、实验台的流体通路搭建中，这类结构能大幅压缩管路占用的安装空间，避免多根独立管路排布时的杂乱干涉问题。在文创产品与教具开发领域，这类结构可作为3D打印拼装教具的核心结构件，通过不同颜色的管路段区分不同通路，帮助学习者理解空间管路走向、三维坐标定位的逻辑，

　　也可作为创意展示装置的骨架结构，外部搭配透光材质后可作为灯光艺术装置的支撑框架，利用管路的中空结构穿设灯带线路，实现线路的隐藏式排布，兼顾结构支撑与走线功能。从设计思路层面，这款结构采用了等径圆管的空间交错排布逻辑，所有横向与纵向的管段中心线保持严格的垂直交错，相邻平行管段的中心距保持一致，确保整体网格的规整性，弯折位置采用统一曲率的圆弧过渡，避免直角弯折带来的流体阻力骤增问题，同时圆弧过渡段的曲率半径设置为管外径的1.5倍，既保证弯折位置的结构强度，也避免弯折处出现管壁过薄的成型缺陷。在结构拼接逻辑上，不同走向的管段采用相切融合的连接方式，不存在拼接缝隙，整体为一体化连续结构，避免了多件拼接带来的装配误差与结构强度薄弱点。

　　从安装边界与尺寸适配角度，这类网格管结构的外轮廓为规整长方体，安装时可直接以最外侧管段的外圆柱面作为定位基准，不需要额外设计复杂的定位结构，相邻网格单元的间距统一，可根据实际使用需求沿横向或纵向扩展网格数量，适配不同的安装空间尺寸，管段的通径可根据实际输送介质的流量需求调整，在保持网格间距比例不变的前提下，可对整体结构进行等比例缩放，不会影响结构的连接合理性与流体通过性能。在结构强度层面，横竖交错的管段形成了类似空间桁架的受力结构，相比同重量的实心框架结构，抗扭与抗弯性能提升40%以上，中空的管段在保证结构刚度的同时大幅降低了整体重量，作为设备内部的支撑构件使用时，能有效降低设备的整体自重。在加工适配性上，

　　这类结构既可以通过3D打印直接一体成型，用于小批量的样机验证与文创产品制作，也可以拆解为独立的直管段与标准弯管段，通过金属管焊接的方式加工为金属材质的工业用构件，拆解后的所有零件均为标准回转类构件，不需要定制复杂的成型模具，加工成本可控，焊接位置均位于管段的直线段交汇处，焊接操作空间充足，能有效保证焊接质量。在实际选型应用时，若用于流体输送场景，可根据输送介质的腐蚀性、工作压力选择对应的管材，低压气动回路可选用PVC或ABS材质，中低压液压回路可选用铝合金或不锈钢材质，若作为结构支撑件使用，可根据负载要求调整管壁厚度，在保证整体网格尺寸不变的前提下，管壁厚度可在管外径的1/10到1/5区间内调整，平衡结构重量与承载能力。
