带榨油与沼气单元的生物质能源生产厂区布局

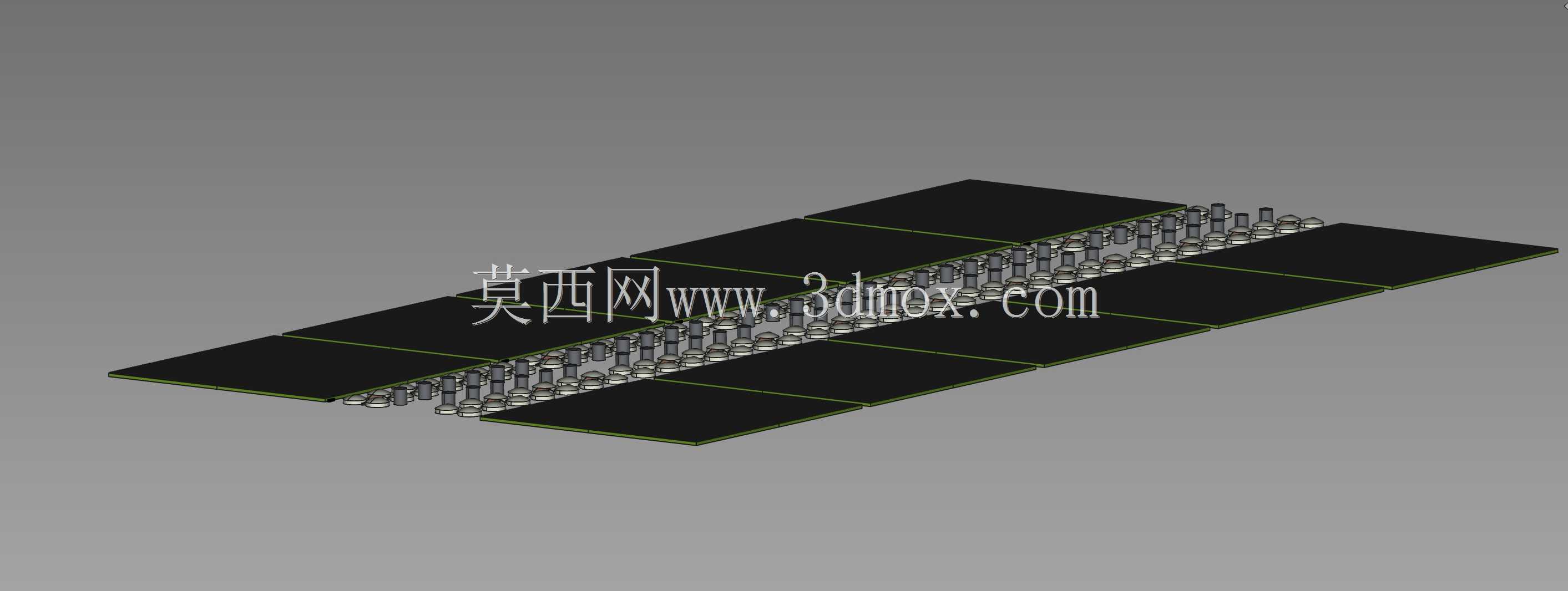

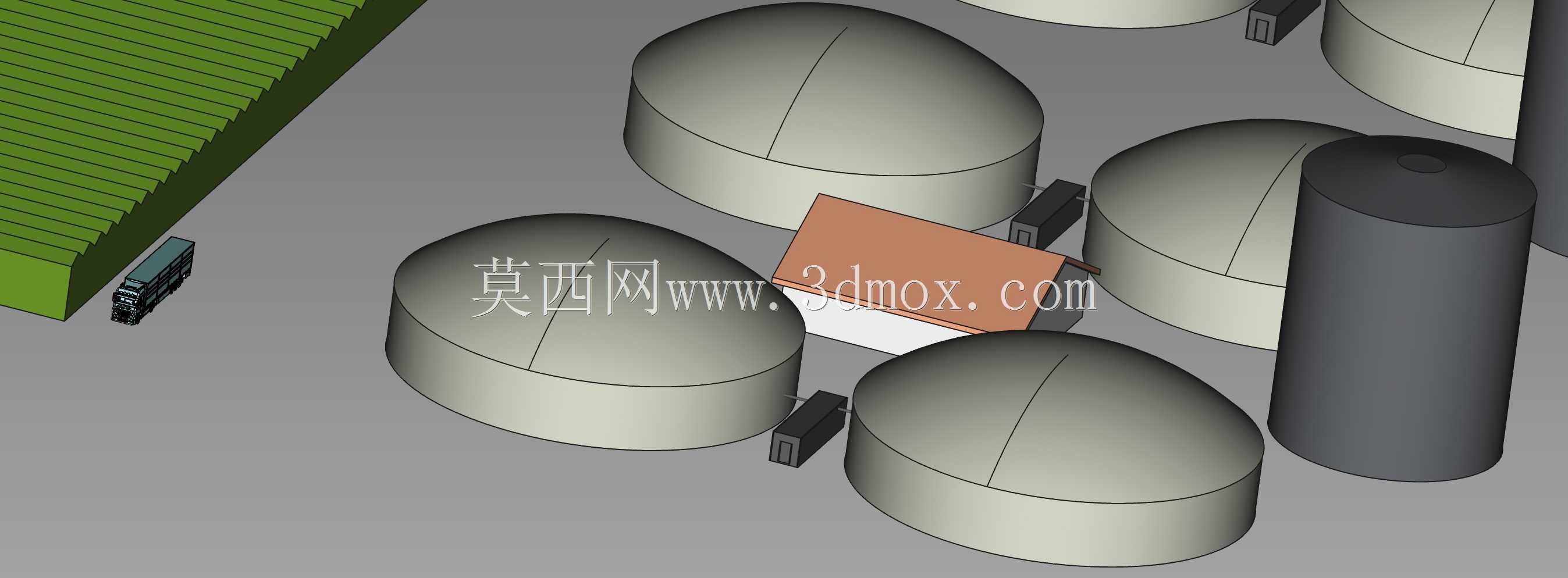

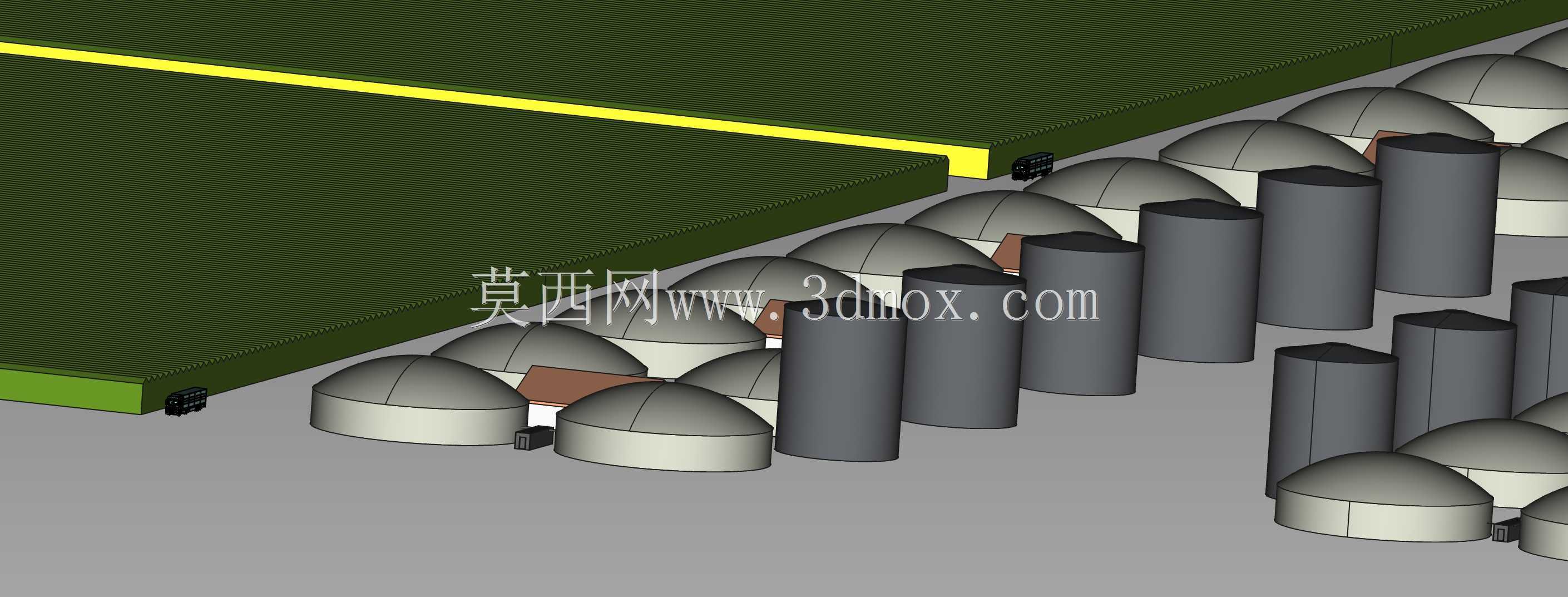

　　这套三维布局方案针对规模化生物质能源联产场景搭建，核心覆盖220公顷温室配套的能源供给与副产物循环链路，可同时实现150兆瓦沼气产能、1500吨生物油日产出，同步配套生物硝酸盐、磷化肥料的生产衔接，打通从种植端废弃物收集到能源、农资产出的全流程物料闭环。从厂区排布逻辑来看，方案将大面积立式浮萍生物质温室布置在场地侧方，温室边缘设置连续的物料输送衔接带，种植区采收的浮萍生物质可直接通过侧边输送结构送入预处理单元，无需长距离场内转运，减少物料输送过程中的损耗与额外能耗。厌氧发酵单元采用多组穹顶式罐体与柱形罐体组合排布，穹顶结构为厌氧发酵的储气段，可直接存储发酵产生的沼气，省去独立储气柜的占地与管路投入，柱形罐体为发酵主反应段，

　　不同罐体可按发酵阶段划分功能区，实现物料的连续进出料，保障产气稳定性。榨油单元紧邻发酵罐组布置，油料作物压榨后的油渣可直接送入发酵罐体作为补充发酵原料，压榨产出的粗生物油通过短距离管路送入后续精炼工段，减少油料输送过程中的泄漏风险与保温成本。肥料生产单元设置在发酵罐组的出料端，发酵完成的沼渣无需长距离转运，可直接送入混料工段，与添加的矿质元素混合调配为生物硝酸盐、磷化肥料，产出的肥料可直接回供配套温室的种植生产，形成场内物料的自循环体系。从安装边界与尺寸适配来看，方案中所有罐体的排布预留了足够的检修通道，单排罐体之间的净距满足大型检修车辆通行与设备吊装需求，温室侧边的输送结构高度与温室出料口高度完全匹配，不存在物料转运的高度差，

　　各单元之间的连接管路采用最短路径排布，减少管路沿程阻力与材料损耗。在功能设计上，整套系统充分考虑了不同工段的物料特性，浮萍生物质含水率高，在输送路径上设置了初步沥水结构，沥出的废水直接回流至发酵单元调节进料含水率，无需额外添加清水调配发酵料液浓度；榨油工段的含油废水同样收集后送入发酵单元处理，避免含油废水对外排放造成的环保压力，同时可提升发酵单元的产气率。沼气产出后除供给厂区自身生产用能外，富余产能可通过外输管网送出，生物油可作为工业燃料或深加工原料外售，肥料全部回供温室种植，整套系统的物料利用率可达到较高水平，大幅降低规模化生物质能源项目的运行成本。从建模细节来看，方案中所有设备的外形尺寸均按照实际工程常用规格等比例搭建，

　　罐体的人孔、进出料口、管路接口位置均符合行业通用设计规范，温室的覆盖结构、支撑框架也按照实际农用温室的结构参数还原，可直接作为同类项目前期规划、方案汇报的三维参考底图，结构设计人员可在此基础上根据实际场地尺寸调整各单元的排布位置、设备数量，快速完成项目的初步方案布局，省去从零开始搭建厂区模型的重复工作量。
