CA6140车床用30X30绝缘支撑柱结构设计

　　在普通车床的电气布线与部件安装环节，绝缘支撑构件是容易被忽略但直接影响设备运行安全性的核心小零件，这类零件往往需要兼顾绝缘性能、结构强度与安装适配性，本次设计的这款适配CA6140车床的绝缘支撑件，就是针对车床电控舱内部的布线固定、带电部件与金属床身的隔离需求开发的结构。

　　从实际应用场景来看，CA6140作为应用范围极广的普通卧式车床，其床身内部、进给箱旁、主轴箱后侧的电控区域，需要布置大量动力线、控制线，部分接线端子、汇流排需要与金属床身保持可靠的绝缘距离，同时还要承受线束拉扯、设备运行振动带来的载荷，传统的绝缘垫片往往只能起到平面隔离作用，无法实现带高度差的支撑固定，而这款带中心通孔的阶梯式绝缘柱，刚好填补了这个应用空白。

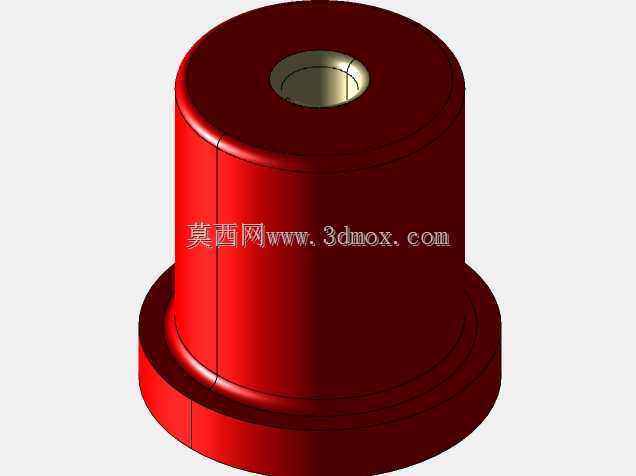

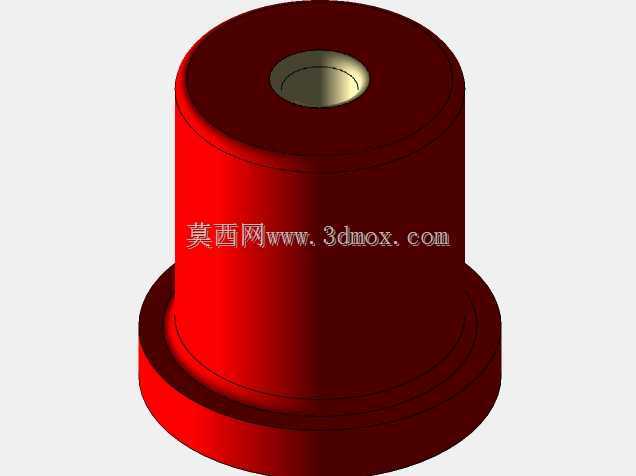

　　设计思路上，首先围绕安装边界做了尺寸约束，整体主体外径30mm，总高度30mm，底部做了放大的法兰式凸缘，凸缘直径比主体外径大6mm，这个结构是为了在安装时增大与安装基面的接触面积，降低单位面积压强，避免在床身喷涂面上压出凹痕，同时也能在设备长期振动时防止支撑柱发生偏转位移。中心的通孔做了阶梯式设计，靠近安装面的一端孔径略大，可以容纳M5规格的固定螺栓头部，上端的通孔直径与螺栓杆部适配，安装时螺栓从支撑柱底部穿入，上端可以直接固定接线端子、线束固定卡或者小型电气元件，不需要额外搭配绝缘套管，就能实现带电部件与金属床身的完全隔离，绝缘等级满足Cl0.5-400的耐压要求，能够适配车床最高400V的工作电压场景，避免出现击穿、爬电等电气故障。

　　外形结构上采用了两段式阶梯圆柱设计，没有多余的棱角与复杂曲面，一方面是考虑到绝缘件多采用模压工艺加工，简单的回转体结构更容易保证成型密度均匀，避免出现内部气孔、填充不足的工艺缺陷，另一方面圆柱外壁光滑无凸起，在布线时不会刮伤线束绝缘层，降低后期线路破损短路的风险。主体圆柱的外壁做了微小的脱模斜度，大概在1°左右，既不影响整体外观的规整性，也能在批量模压生产时顺利脱模，提升生产效率，降低零件的加工成本。

　　从功能特性来看，这款支撑柱除了基础的绝缘隔离作用，还具备一定的轴向承载能力，30mm的主体高度刚好匹配CA6140车床电控舱内部的安装间隙，不需要额外加装垫片调整高度，安装时只需要在床身对应的安装位置钻好适配的底孔，将支撑柱底部凸缘贴合安装面，穿入固定螺栓拧紧，再将需要固定的电气部件或者线束卡在支撑柱上端，拧上螺母即可完成安装，整个安装过程不需要复杂的工装，后期维护更换也十分便捷。

　　在实际选型适配时，需要注意安装面的平面度，如果安装面存在焊接凸起或者喷涂流挂，需要先做打磨处理，保证支撑柱底部凸缘能够完全贴合基面，避免长期受力不均导致支撑柱出现开裂。另外中心通孔的同轴度控制在0.1mm以内，保证螺栓穿入时不会出现卡滞，固定后螺栓不会受到额外的剪切力，在车床持续运行产生的振动工况下，支撑柱不会因为应力集中出现断裂失效。

　　不同于市面上通用的绝缘支撑柱，这款结构专门针对CA6140车床的安装空间做了尺寸匹配，不会出现通用件高度过高干涉其他部件、或者高度不足绝缘距离不够的问题，底部的凸缘结构也比直筒式绝缘柱的固定稳定性更好，在车床频繁启停、主轴正反转带来的振动环境下，能够长期保持固定位置不偏移，绝缘性能不衰减。对于设备维修、车床改造的从业者来说，这个结构的三维模型可以直接用于装配验证，检查安装间隙是否足够，与周边的线束、管路是否存在干涉，也可以基于这个模型调整尺寸参数，适配其他型号车床或者通用机械设备的绝缘支撑需求，不需要从零开始绘制回转体结构，节省结构设计的时间。
