eSUN1公斤装3D打印耗材灯丝线轴结构

　　在FDM熔融沉积成型3D打印的日常生产作业场景里，耗材线轴是直接决定送丝顺畅度的核心承载部件，很多打印过程中出现的缠丝、断丝、送丝阻力波动问题，追根溯源都和线轴的结构设计缺陷有关。这次复刻的eSUN1公斤规格线轴，是桌面级FDM打印场景里经过海量实际使用验证的成熟结构，完全适配PLA、ABS、PETG等主流1.75mm线径打印耗材的缠绕承载需求。

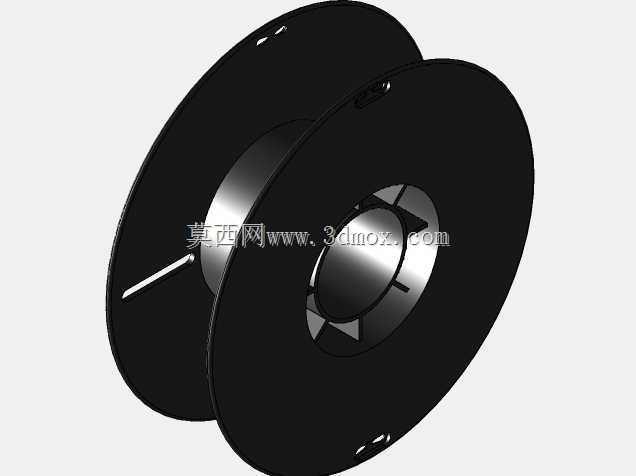

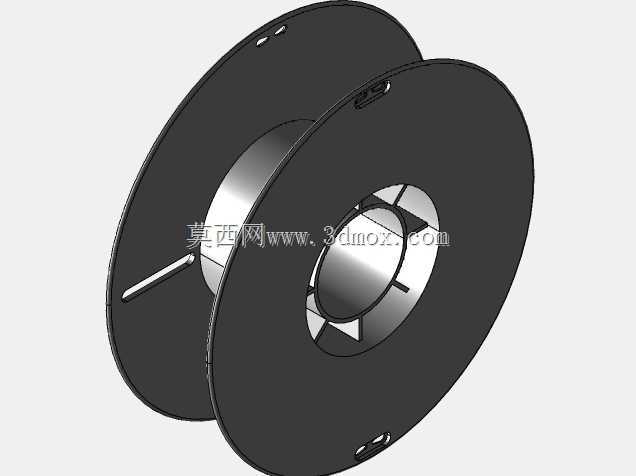

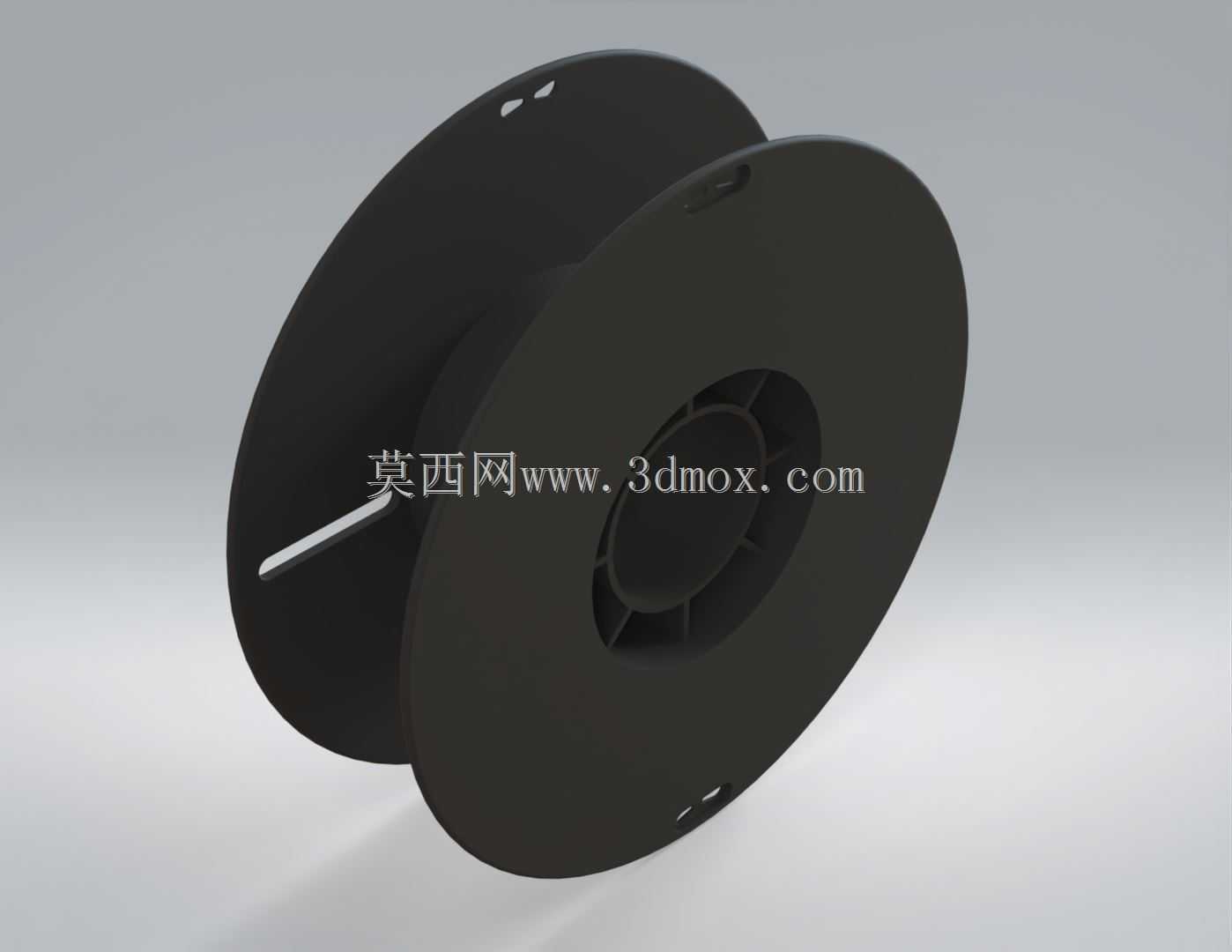

　　从实际使用场景来看，这类线轴既要适配桌面级打印机自带的顶部料架，也要兼容各类第三方壁挂料架、封闭箱式打印机的内置料仓安装位，所以设计时首先要卡死安装边界尺寸：两侧挡盘的外圆直径控制在200mm区间，内孔安装位采用通用的52mm直径标准孔位，孔周做六处均匀分布的放射状加强筋，既可以适配直径20mm到55mm区间的各类料架转轴，也能避免线轴在转轴上转动时出现径向跳动，减少送丝过程中的张力波动。线轴的绕线筒体直径设置为80mm，这个尺寸是经过反复验证的——筒体直径过小会让耗材缠绕时的弯曲半径太小，尤其是ABS、PC这类韧性偏脆的耗材，长期小半径缠绕会出现应力发白、弯折脆断的问题；直径过大则会徒增整体外形尺寸，挤占打印机周边的操作空间，1公斤装耗材的缠绕宽度设置为65mm，刚好能容纳整卷1kg耗材整齐排布，不会出现耗材堆叠溢出挡盘的情况。

　　结构设计上，两侧挡盘采用3mm厚度的平面圆盘结构，挡盘内侧做0.5mm的微锥度脱模斜度，注塑生产时可以顺利脱模，同时挡盘边缘做R1的圆角过渡，不会划伤操作人员的手部，也能避免耗材端头卡入挡盘和筒体的接缝处。挡盘上对称开设的四个小尺寸定位孔，一方面是注塑生产时的模具顶出孔位，另一方面也可以作为耗材端头的固定卡位——每次打印结束后，将耗材端头插入对应的小孔，就能避免耗材松散脱卷，下次使用时不需要重新梳理缠线。筒体和两侧挡盘的连接位置做R2的圆弧过渡，避免直角位置的应力集中，哪怕线轴不慎从1米左右的工作台高度跌落，也不会出现挡盘和筒体连接处开裂的问题。

　　从功能特性来看，整个线轴采用纯黑色改性PP材质注塑成型，PP材质本身的摩擦系数适中，线轴在料架上转动时不会因为阻力过大出现拉不动耗材的情况，也不会因为阻力过小出现惯性过冲导致的耗材松卷。线轴整体做了静平衡调校，转动时的径向跳动量控制在0.2mm以内，高速送丝时（比如打印速度达到150mm/s以上）不会出现线轴晃动导致的送丝张力跳变，能有效减少打印件表面出现的波纹、层厚不均问题。很多用户在使用第三方劣质线轴时会遇到的挡盘变形问题，这个结构在挡盘外侧对应内孔加强筋的位置做了六条径向的隐式加强筋，筋位厚度1.5mm，和挡盘平面融为一体，不会额外增加过多重量，却能将挡盘的抗变形能力提升40%以上，哪怕整卷耗材在仓储过程中堆叠存放3到6个月，挡盘也不会出现向内凹陷挤压耗材的情况。

　　实际安装使用时，这个线轴不需要额外的适配配件，直接架在绝大多数桌面级FDM打印机的料架转轴上即可使用，不管是近端挤出的打印机还是远端送丝的机型，线轴的转动阻尼都能匹配送丝轮的牵引力，不会出现送丝打滑的问题。针对多材料打印的场景，线轴的挡盘平面预留了足够的标签粘贴区域，用户可以自行标注耗材类型、颜色、剩余料量，不会和其他线轴混淆。另外线轴的筒体表面做了细微的磨砂纹理处理，最内层的耗材缠绕时不会因为和筒体表面过于光滑出现打滑空转的情况，哪怕耗材剩余量不足50g，也能稳定送丝到最后一米，减少耗材的尾料浪费。

　　从建模还原的角度来说，整个结构没有多余的复杂曲面，所有特征都是规则的回转体加阵列特征，建模时先绘制单侧挡盘的截面草图，通过回转命令生成基础主体，再阵列加强筋、定位孔等特征，最后做圆角和拔模处理即可，完全符合注塑件的设计工艺要求，不需要做额外的结构修改就可以直接用于注塑生产开模，也可以通过3D打印自行制作替换件，解决原装线轴损坏后耗材无处安放的问题。
